CLIH Capocorda ad occhiello colour coded

Capocorda ad occhiello colour coded, con colletto lungo, per conduttori in rame

Galleria

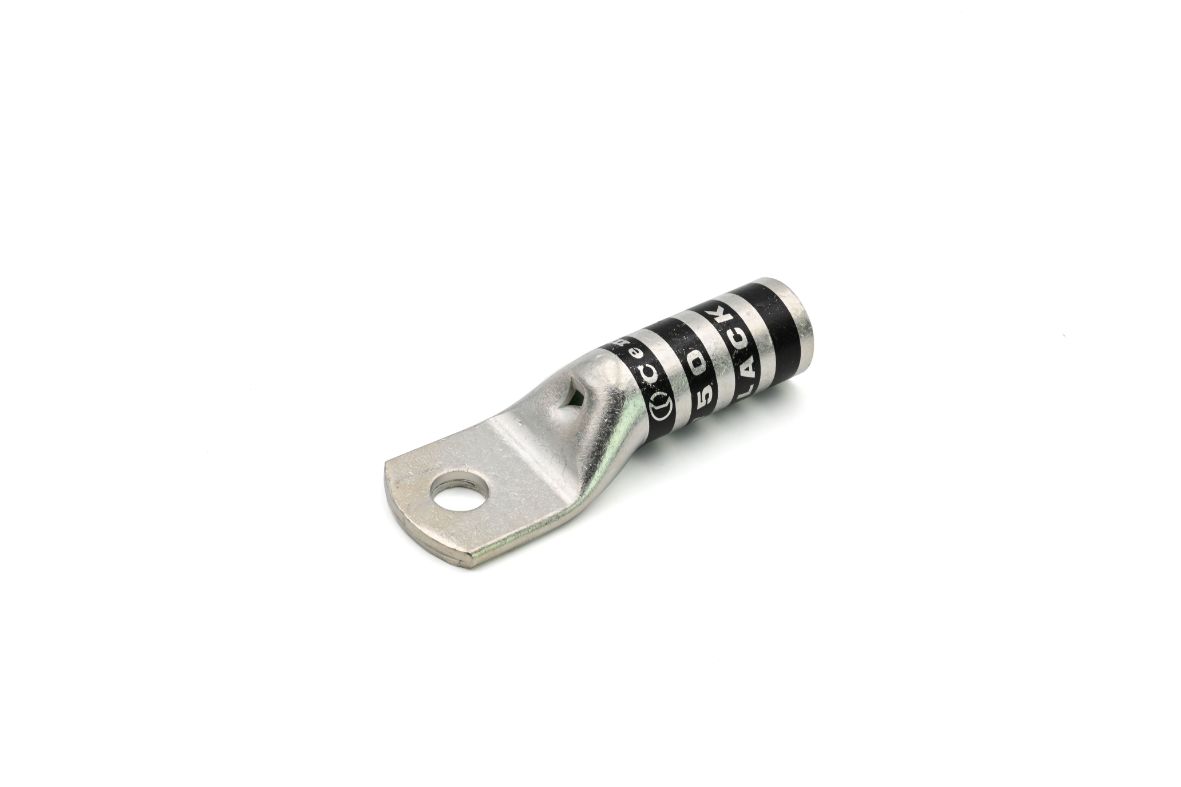

CLIH capocorda ad occhiello colour coded (range-sx)

Famiglia

CLIH

Capocorda ad occhiello colour coded, con colletto lungo, per conduttori in rame

Documentazione

Istruzioni (pdf)

Certificazioni e omologazioni

UL (cULus)

Descrizione

I capicorda colour coded della serie CLIH sono progettati per realizzare connessioni elettriche affidabili e conformi agli standard nordamericani su conduttori in rame.
Sono realizzati con tubo di rame elettrolitico ad alta purezza e sottoposti a processi di ricottura e stagnatura elettrolitica per facilitare la compressione e aumentare la resistenza alle sollecitazioni meccaniche.
Il colletto allungato è dotato di smusso per facilitare l'inserimento del conduttore e di foro d'ispezione per verificarne il corretto posizionamento.
Su ogni capocorda sono riportati:

il marchio CEMBRE
il tipo
la sezione del conduttore (AWG)
il codice colore standard
il die index della matrice di compressione per una rapida e corretta selezione dell'utensile.

I capicorda CLIH sono certificati cULus.

Leggi tutto Chiudi

Caratteristiche comuni in tabella.

Caratteristiche

Dettagli per tipo nella sezione espandibile sotto.

Informazioni tecniche
Composizione materiali e trattamenti
Classificazione e data ordering
Certificazioni

Temperatura di esercizio minima

-50 °C

Temperatura di esercizio massima

150 °C

Presenza foro spia

Sì

Numero fori patella

Presenza ingresso facilitato

Sì

Trattamento superficiale

stagnatura

Materiale del corpo conduttore

Rame elettrolitico con purezza superiore al 99.95%

Ricottura

Sì

codice doganale

85369010

Standard UL

486A-486B

CLIH

	Informazioni tecniche			Peso e dimensioni												Logistica		Certificazioni
tipo	Passo vite	Geometria di compressione	Range sezione cavo [mm²]	ØD [mm]	B [mm]	N [mm]	M [mm]	I [mm]	Colore della marcatura del barrel	Indice della matrice	L [mm]	A [mm]	Ø [mm]	Lunghezza spellatura cavo [mm]	Ø1 [mm]	Unità in imballo minimo [pce]	Unità in imballo standard [pce]	ROHS compliant
CL8IH-10		semicircolare	10	5.3	10	6	6.5	31.5	rosso	2	37.5	21	4.6	24	6.8	50	400
CL8IH-14	G1/4	semicircolare	10	6.4	11	6	7	32	rosso	2	38	21	4.6	24	6.8	50	400
CL8IH-38	G3/8	semicircolare	10	10.5	18	10	11	37.5	rosso	2	46	21	5	24	8.4	50	400
CL6IH-10		semicircolare	16	5.3	11.5	6	6.5	34	blu	3	40	21	5.8	24	7.9	50	400
CL6IH-14	G1/4	semicircolare	16	6.4	11.5	6	7	34.5	blu	3	40.5	21	5.8	24	7.9	50	400
CL6IH-12	G1/2		16	13.2	20	12	14	41.5	blu	3	53.5	21	5.8	24	7.9	50	200	Yes
CL4IH-10		semicircolare	25	5.3	12.5	6	5.3	41	grigio	4	47	26	6.2	29	8.6	50	400
CL4IH-14	G1/4		25	6.4	12.5	6	7	41.5	grigio	4	47.5	26	6.2	29	8.6	50	400	Yes
CL4IH-38	G3/8	semicircolare	25	10.5	18	10	11	45.5	grigio	4	55.5	26	6.2	29	8.6	50	200
CL4IH-12	G1/2		25	13.2	20	12	14	48.5	grigio	4	60.5	26	6	29	10	50	200	Yes
CL3IH-14	G1/4	semicircolare	30	6.4	14	6	7	41.5	bianco	5	47.5	26	7	29	9.3	100	200
CL3IH-516	G5/16"	semicircolare	30	8.4	15	8	9	43.5	bianco	5	51.5	26	7	29	9.3	100	200
CL3IH-38	G3/8	semicircolare	30	10.5	18	10	11	45.5	bianco	5	55.5	26	7	29	9.3	100	200
CL3IH-12	G1/2		30	13.2	21	12	14	48.5	bianco	5	60.5	26	7	29	9.3	100	200	Yes
CL2IH-10		semicircolare	35	5.3	17	6	6.5	40	marrone	6	46	26	7.6	29	10.6	50	200
CL2IH-14	G1/4		35	6.4	17	6	7	40.5	marrone	6	46.5	26	7.6	29	10.6	50	200	Yes
CL2IH-516	G5/16"		35	8.4	17	8	9	42.5	marrone	6	50.5	26	7.6	29	10.6	50	200	Yes
CL2IH-12	G1/2		35	13.2	21	12	14	47.5	marrone	6	59.5	26	7.6	29	10.6	50	200	Yes
CL1IH-10		semicircolare	40	6.4	17	6	7	42	verde	7	48	28	8.9	31	11.7	50	200
CL1IH-516	G5/16"	semicircolare	40	8.4	17	8	9	44.5	verde	7	52.5	28	8.9	31	11.7	50	200
CL1IH-12	G1/2		40	13.2	21	12	14	49.5	verde	7	61.5	28	8.9	31	11.7	50	200	Yes
CL2/0IH-38	G3/8		70	10.5	21	10	11	57.5	nero	14	67.5	36	11.3	40	14.6	50	100	Yes
CL2/0IH-12	G1/2		70	13.2	22	12	14	60.5	nero	14	72.5	36	11.3	40	14.6	50	100	Yes
CL3/0IH-12	G1/2		95	13.2	24	12	14	59.5	arancione	16	71.5	36	12.4	40	15.8	50	100	Yes
CL4/0IH-38	G3/8	semicircolare	110	10.5	25	10	11	63.5	viola	19	73.5	40	13.5	44	17.5	30	60
CL4/0IH-12	G1/2		110	13.2	25	12	14	66.5	viola	19	78.5	40	13.5	44	17.5	30	60	Yes
CL300IH-12	G1/2		150	13.2	31.5	14	16	84	bianco	30	98	50	16.7	55	21.5	15	30	Yes
CL350IH-12	G1/2		185	13.2	33	14	16	84	rosso	36	98	50	17.6	55	22.3	15	30	Yes
CL400IH-12	G1/2	semicircolare	200	13.2	35.5	14	16	93	blu	37	107	55	19.2	61	24.4	10	20
CL400IH-58	G5/8	semicircolare	200	17	35.5	17	19	96	blu	37	113	55	19.2	61	24.4	10	20
CL500IH-12	G1/2		240	13.2	39	14	16	94	marrone	48	108	55	21.1	61	27.2	10	20	Yes
CL500IH-58	G5/8	semicircolare	240	17	39	17	19	97	marrone	48	114	55	21.1	61	27.2	10	20
CL600IH-12	G1/2		300	13.2	44	14	20	114.5	verde	60	128.5	70	23.7	77	30.6	5	10	Yes
CL600IH-58	G5/8	semicircolare	300	17	44	19	22	116.5	verde	60	135.5	70	23.7	77	30.6	5	10
CL750IH-12	G1/2	semicircolare	380	13.2	48	19	22	121.5	nero	76	140.5	70	26	77	33	5	10
CL750IH-58	G5/8	semicircolare	380	17	48	19	22	121.5	nero	76	140.5	70	26	77	33	5	10

CL8IH-10

Passo vite –

Geometria di compressione semicircolare

Range sezione cavo [mm²] 10

ØD [mm] 5.3

B [mm] 10

N [mm] 6

M [mm] 6.5

I [mm] 31.5

Colore della marcatura del barrel rosso

Indice della matrice 2

L [mm] 37.5

A [mm] 21

Ø [mm] 4.6

Lunghezza spellatura cavo [mm] 24

Ø1 [mm] 6.8

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 400

ROHS compliant –

CL8IH-14

Passo vite G1/4

Geometria di compressione semicircolare

Range sezione cavo [mm²] 10

ØD [mm] 6.4

B [mm] 11

N [mm] 6

M [mm] 7

I [mm] 32

Colore della marcatura del barrel rosso

Indice della matrice 2

L [mm] 38

A [mm] 21

Ø [mm] 4.6

Lunghezza spellatura cavo [mm] 24

Ø1 [mm] 6.8

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 400

ROHS compliant –

CL8IH-38

Passo vite G3/8

Geometria di compressione semicircolare

Range sezione cavo [mm²] 10

ØD [mm] 10.5

B [mm] 18

N [mm] 10

M [mm] 11

I [mm] 37.5

Colore della marcatura del barrel rosso

Indice della matrice 2

L [mm] 46

A [mm] 21

Ø [mm] 5

Lunghezza spellatura cavo [mm] 24

Ø1 [mm] 8.4

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 400

ROHS compliant –

CL6IH-10

Passo vite –

Geometria di compressione semicircolare

Range sezione cavo [mm²] 16

ØD [mm] 5.3

B [mm] 11.5

N [mm] 6

M [mm] 6.5

I [mm] 34

Colore della marcatura del barrel blu

Indice della matrice 3

L [mm] 40

A [mm] 21

Ø [mm] 5.8

Lunghezza spellatura cavo [mm] 24

Ø1 [mm] 7.9

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 400

ROHS compliant –

CL6IH-14

Passo vite G1/4

Geometria di compressione semicircolare

Range sezione cavo [mm²] 16

ØD [mm] 6.4

B [mm] 11.5

N [mm] 6

M [mm] 7

I [mm] 34.5

Colore della marcatura del barrel blu

Indice della matrice 3

L [mm] 40.5

A [mm] 21

Ø [mm] 5.8

Lunghezza spellatura cavo [mm] 24

Ø1 [mm] 7.9

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 400

ROHS compliant –

CL6IH-12

Passo vite G1/2

Geometria di compressione –

Range sezione cavo [mm²] 16

ØD [mm] 13.2

B [mm] 20

N [mm] 12

M [mm] 14

I [mm] 41.5

Colore della marcatura del barrel blu

Indice della matrice 3

L [mm] 53.5

A [mm] 21

Ø [mm] 5.8

Lunghezza spellatura cavo [mm] 24

Ø1 [mm] 7.9

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 200

ROHS compliant Yes

CL4IH-10

Passo vite –

Geometria di compressione semicircolare

Range sezione cavo [mm²] 25

ØD [mm] 5.3

B [mm] 12.5

N [mm] 6

M [mm] 5.3

I [mm] 41

Colore della marcatura del barrel grigio

Indice della matrice 4

L [mm] 47

A [mm] 26

Ø [mm] 6.2

Lunghezza spellatura cavo [mm] 29

Ø1 [mm] 8.6

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 400

ROHS compliant –

CL4IH-14

Passo vite G1/4

Geometria di compressione –

Range sezione cavo [mm²] 25

ØD [mm] 6.4

B [mm] 12.5

N [mm] 6

M [mm] 7

I [mm] 41.5

Colore della marcatura del barrel grigio

Indice della matrice 4

L [mm] 47.5

A [mm] 26

Ø [mm] 6.2

Lunghezza spellatura cavo [mm] 29

Ø1 [mm] 8.6

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 400

ROHS compliant Yes

CL4IH-38

Passo vite G3/8

Geometria di compressione semicircolare

Range sezione cavo [mm²] 25

ØD [mm] 10.5

B [mm] 18

N [mm] 10

M [mm] 11

I [mm] 45.5

Colore della marcatura del barrel grigio

Indice della matrice 4

L [mm] 55.5

A [mm] 26

Ø [mm] 6.2

Lunghezza spellatura cavo [mm] 29

Ø1 [mm] 8.6

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 200

ROHS compliant –

CL4IH-12

Passo vite G1/2

Geometria di compressione –

Range sezione cavo [mm²] 25

ØD [mm] 13.2

B [mm] 20

N [mm] 12

M [mm] 14

I [mm] 48.5

Colore della marcatura del barrel grigio

Indice della matrice 4

L [mm] 60.5

A [mm] 26

Ø [mm] 6

Lunghezza spellatura cavo [mm] 29

Ø1 [mm] 10

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 200

ROHS compliant Yes

CL3IH-14

Passo vite G1/4

Geometria di compressione semicircolare

Range sezione cavo [mm²] 30

ØD [mm] 6.4

B [mm] 14

N [mm] 6

M [mm] 7

I [mm] 41.5

Colore della marcatura del barrel bianco

Indice della matrice 5

L [mm] 47.5

A [mm] 26

Ø [mm] 7

Lunghezza spellatura cavo [mm] 29

Ø1 [mm] 9.3

Unità in imballo minimo [pce] 100

Unità in imballo standard [pce] 200

ROHS compliant –

CL3IH-516

Passo vite G5/16"

Geometria di compressione semicircolare

Range sezione cavo [mm²] 30

ØD [mm] 8.4

B [mm] 15

N [mm] 8

M [mm] 9

I [mm] 43.5

Colore della marcatura del barrel bianco

Indice della matrice 5

L [mm] 51.5

A [mm] 26

Ø [mm] 7

Lunghezza spellatura cavo [mm] 29

Ø1 [mm] 9.3

Unità in imballo minimo [pce] 100

Unità in imballo standard [pce] 200

ROHS compliant –

CL3IH-38

Passo vite G3/8

Geometria di compressione semicircolare

Range sezione cavo [mm²] 30

ØD [mm] 10.5

B [mm] 18

N [mm] 10

M [mm] 11

I [mm] 45.5

Colore della marcatura del barrel bianco

Indice della matrice 5

L [mm] 55.5

A [mm] 26

Ø [mm] 7

Lunghezza spellatura cavo [mm] 29

Ø1 [mm] 9.3

Unità in imballo minimo [pce] 100

Unità in imballo standard [pce] 200

ROHS compliant –

CL3IH-12

Passo vite G1/2

Geometria di compressione –

Range sezione cavo [mm²] 30

ØD [mm] 13.2

B [mm] 21

N [mm] 12

M [mm] 14

I [mm] 48.5

Colore della marcatura del barrel bianco

Indice della matrice 5

L [mm] 60.5

A [mm] 26

Ø [mm] 7

Lunghezza spellatura cavo [mm] 29

Ø1 [mm] 9.3

Unità in imballo minimo [pce] 100

Unità in imballo standard [pce] 200

ROHS compliant Yes

CL2IH-10

Passo vite –

Geometria di compressione semicircolare

Range sezione cavo [mm²] 35

ØD [mm] 5.3

B [mm] 17

N [mm] 6

M [mm] 6.5

I [mm] 40

Colore della marcatura del barrel marrone

Indice della matrice 6

L [mm] 46

A [mm] 26

Ø [mm] 7.6

Lunghezza spellatura cavo [mm] 29

Ø1 [mm] 10.6

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 200

ROHS compliant –

CL2IH-14

Passo vite G1/4

Geometria di compressione –

Range sezione cavo [mm²] 35

ØD [mm] 6.4

B [mm] 17

N [mm] 6

M [mm] 7

I [mm] 40.5

Colore della marcatura del barrel marrone

Indice della matrice 6

L [mm] 46.5

A [mm] 26

Ø [mm] 7.6

Lunghezza spellatura cavo [mm] 29

Ø1 [mm] 10.6

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 200

ROHS compliant Yes

CL2IH-516

Passo vite G5/16"

Geometria di compressione –

Range sezione cavo [mm²] 35

ØD [mm] 8.4

B [mm] 17

N [mm] 8

M [mm] 9

I [mm] 42.5

Colore della marcatura del barrel marrone

Indice della matrice 6

L [mm] 50.5

A [mm] 26

Ø [mm] 7.6

Lunghezza spellatura cavo [mm] 29

Ø1 [mm] 10.6

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 200

ROHS compliant Yes

CL2IH-12

Passo vite G1/2

Geometria di compressione –

Range sezione cavo [mm²] 35

ØD [mm] 13.2

B [mm] 21

N [mm] 12

M [mm] 14

I [mm] 47.5

Colore della marcatura del barrel marrone

Indice della matrice 6

L [mm] 59.5

A [mm] 26

Ø [mm] 7.6

Lunghezza spellatura cavo [mm] 29

Ø1 [mm] 10.6

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 200

ROHS compliant Yes

CL1IH-10

Passo vite –

Geometria di compressione semicircolare

Range sezione cavo [mm²] 40

ØD [mm] 6.4

B [mm] 17

N [mm] 6

M [mm] 7

I [mm] 42

Colore della marcatura del barrel verde

Indice della matrice 7

L [mm] 48

A [mm] 28

Ø [mm] 8.9

Lunghezza spellatura cavo [mm] 31

Ø1 [mm] 11.7

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 200

ROHS compliant –

CL1IH-516

Passo vite G5/16"

Geometria di compressione semicircolare

Range sezione cavo [mm²] 40

ØD [mm] 8.4

B [mm] 17

N [mm] 8

M [mm] 9

I [mm] 44.5

Colore della marcatura del barrel verde

Indice della matrice 7

L [mm] 52.5

A [mm] 28

Ø [mm] 8.9

Lunghezza spellatura cavo [mm] 31

Ø1 [mm] 11.7

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 200

ROHS compliant –

CL1IH-12

Passo vite G1/2

Geometria di compressione –

Range sezione cavo [mm²] 40

ØD [mm] 13.2

B [mm] 21

N [mm] 12

M [mm] 14

I [mm] 49.5

Colore della marcatura del barrel verde

Indice della matrice 7

L [mm] 61.5

A [mm] 28

Ø [mm] 8.9

Lunghezza spellatura cavo [mm] 31

Ø1 [mm] 11.7

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 200

ROHS compliant Yes

CL2/0IH-38

Passo vite G3/8

Geometria di compressione –

Range sezione cavo [mm²] 70

ØD [mm] 10.5

B [mm] 21

N [mm] 10

M [mm] 11

I [mm] 57.5

Colore della marcatura del barrel nero

Indice della matrice 14

L [mm] 67.5

A [mm] 36

Ø [mm] 11.3

Lunghezza spellatura cavo [mm] 40

Ø1 [mm] 14.6

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 100

ROHS compliant Yes

CL2/0IH-12

Passo vite G1/2

Geometria di compressione –

Range sezione cavo [mm²] 70

ØD [mm] 13.2

B [mm] 22

N [mm] 12

M [mm] 14

I [mm] 60.5

Colore della marcatura del barrel nero

Indice della matrice 14

L [mm] 72.5

A [mm] 36

Ø [mm] 11.3

Lunghezza spellatura cavo [mm] 40

Ø1 [mm] 14.6

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 100

ROHS compliant Yes

CL3/0IH-12

Passo vite G1/2

Geometria di compressione –

Range sezione cavo [mm²] 95

ØD [mm] 13.2

B [mm] 24

N [mm] 12

M [mm] 14

I [mm] 59.5

Colore della marcatura del barrel arancione

Indice della matrice 16

L [mm] 71.5

A [mm] 36

Ø [mm] 12.4

Lunghezza spellatura cavo [mm] 40

Ø1 [mm] 15.8

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 100

ROHS compliant Yes

CL4/0IH-38

Passo vite G3/8

Geometria di compressione semicircolare

Range sezione cavo [mm²] 110

ØD [mm] 10.5

B [mm] 25

N [mm] 10

M [mm] 11

I [mm] 63.5

Colore della marcatura del barrel viola

Indice della matrice 19

L [mm] 73.5

A [mm] 40

Ø [mm] 13.5

Lunghezza spellatura cavo [mm] 44

Ø1 [mm] 17.5

Unità in imballo minimo [pce] 30

Unità in imballo standard [pce] 60

ROHS compliant –

CL4/0IH-12

Passo vite G1/2

Geometria di compressione –

Range sezione cavo [mm²] 110

ØD [mm] 13.2

B [mm] 25

N [mm] 12

M [mm] 14

I [mm] 66.5

Colore della marcatura del barrel viola

Indice della matrice 19

L [mm] 78.5

A [mm] 40

Ø [mm] 13.5

Lunghezza spellatura cavo [mm] 44

Ø1 [mm] 17.5

Unità in imballo minimo [pce] 30

Unità in imballo standard [pce] 60

ROHS compliant Yes

CL300IH-12

Passo vite G1/2

Geometria di compressione –

Range sezione cavo [mm²] 150

ØD [mm] 13.2

B [mm] 31.5

N [mm] 14

M [mm] 16

I [mm] 84

Colore della marcatura del barrel bianco

Indice della matrice 30

L [mm] 98

A [mm] 50

Ø [mm] 16.7

Lunghezza spellatura cavo [mm] 55

Ø1 [mm] 21.5

Unità in imballo minimo [pce] 15

Unità in imballo standard [pce] 30

ROHS compliant Yes

CL350IH-12

Passo vite G1/2

Geometria di compressione –

Range sezione cavo [mm²] 185

ØD [mm] 13.2

B [mm] 33

N [mm] 14

M [mm] 16

I [mm] 84

Colore della marcatura del barrel rosso

Indice della matrice 36

L [mm] 98

A [mm] 50

Ø [mm] 17.6

Lunghezza spellatura cavo [mm] 55

Ø1 [mm] 22.3

Unità in imballo minimo [pce] 15

Unità in imballo standard [pce] 30

ROHS compliant Yes

CL400IH-12

Passo vite G1/2

Geometria di compressione semicircolare

Range sezione cavo [mm²] 200

ØD [mm] 13.2

B [mm] 35.5

N [mm] 14

M [mm] 16

I [mm] 93

Colore della marcatura del barrel blu

Indice della matrice 37

L [mm] 107

A [mm] 55

Ø [mm] 19.2

Lunghezza spellatura cavo [mm] 61

Ø1 [mm] 24.4

Unità in imballo minimo [pce] 10

Unità in imballo standard [pce] 20

ROHS compliant –

CL400IH-58

Passo vite G5/8

Geometria di compressione semicircolare

Range sezione cavo [mm²] 200

ØD [mm] 17

B [mm] 35.5

N [mm] 17

M [mm] 19

I [mm] 96

Colore della marcatura del barrel blu

Indice della matrice 37

L [mm] 113

A [mm] 55

Ø [mm] 19.2

Lunghezza spellatura cavo [mm] 61

Ø1 [mm] 24.4

Unità in imballo minimo [pce] 10

Unità in imballo standard [pce] 20

ROHS compliant –

CL500IH-12

Passo vite G1/2

Geometria di compressione –

Range sezione cavo [mm²] 240

ØD [mm] 13.2

B [mm] 39

N [mm] 14

M [mm] 16

I [mm] 94

Colore della marcatura del barrel marrone

Indice della matrice 48

L [mm] 108

A [mm] 55

Ø [mm] 21.1

Lunghezza spellatura cavo [mm] 61

Ø1 [mm] 27.2

Unità in imballo minimo [pce] 10

Unità in imballo standard [pce] 20

ROHS compliant Yes

CL500IH-58

Passo vite G5/8

Geometria di compressione semicircolare

Range sezione cavo [mm²] 240

ØD [mm] 17

B [mm] 39

N [mm] 17

M [mm] 19

I [mm] 97

Colore della marcatura del barrel marrone

Indice della matrice 48

L [mm] 114

A [mm] 55

Ø [mm] 21.1

Lunghezza spellatura cavo [mm] 61

Ø1 [mm] 27.2

Unità in imballo minimo [pce] 10

Unità in imballo standard [pce] 20

ROHS compliant –

CL600IH-12

Passo vite G1/2

Geometria di compressione –

Range sezione cavo [mm²] 300

ØD [mm] 13.2

B [mm] 44

N [mm] 14

M [mm] 20

I [mm] 114.5

Colore della marcatura del barrel verde

Indice della matrice 60

L [mm] 128.5

A [mm] 70

Ø [mm] 23.7

Lunghezza spellatura cavo [mm] 77

Ø1 [mm] 30.6

Unità in imballo minimo [pce] 5

Unità in imballo standard [pce] 10

ROHS compliant Yes

CL600IH-58

Passo vite G5/8

Geometria di compressione semicircolare

Range sezione cavo [mm²] 300

ØD [mm] 17

B [mm] 44

N [mm] 19

M [mm] 22

I [mm] 116.5

Colore della marcatura del barrel verde

Indice della matrice 60

L [mm] 135.5

A [mm] 70

Ø [mm] 23.7

Lunghezza spellatura cavo [mm] 77

Ø1 [mm] 30.6

Unità in imballo minimo [pce] 5

Unità in imballo standard [pce] 10

ROHS compliant –

CL750IH-12

Passo vite G1/2

Geometria di compressione semicircolare

Range sezione cavo [mm²] 380

ØD [mm] 13.2

B [mm] 48

N [mm] 19

M [mm] 22

I [mm] 121.5

Colore della marcatura del barrel nero

Indice della matrice 76

L [mm] 140.5

A [mm] 70

Ø [mm] 26

Lunghezza spellatura cavo [mm] 77

Ø1 [mm] 33

Unità in imballo minimo [pce] 5

Unità in imballo standard [pce] 10

ROHS compliant –

CL750IH-58

Passo vite G5/8

Geometria di compressione semicircolare

Range sezione cavo [mm²] 380

ØD [mm] 17

B [mm] 48

N [mm] 19

M [mm] 22

I [mm] 121.5

Colore della marcatura del barrel nero

Indice della matrice 76

L [mm] 140.5

A [mm] 70

Ø [mm] 26

Lunghezza spellatura cavo [mm] 77

Ø1 [mm] 33

Unità in imballo minimo [pce] 5

Unità in imballo standard [pce] 10

ROHS compliant –

Ho letto l'informativa privacy - Dichiaro di aver letto e compreso in tutte le sue parti le informative privacy elencate in questa pagina (web, candidati, clienti e fornitori) secondo Art. 13 del GDPR 679/16. Sono consapevole del mio diritto di fornire o revocare il consenso per il trattamento dei miei dati personali. *

Consenso Marketing - Acconsento al trattamento dei miei dati per ricevere informazioni su iniziative o eventi che mi potrebbero interessare. *

SERVIZIO STAMPA ETICHETTE

Compila il form e segui le indicazioni per richiedere il servizio di stampa etichette o targhe personalizzate

1. Dati utente

Nome*

Cognome*

E-mail*

2. Ragione sociale

Ragione sociale*

Partita IVA*

Paese*

Provincia*

Paese*

CAP*

Città*

Indirizzo*

Indirizzo 2*

Telefono

3. Tipo di stampa

4. Specifiche etichetta

Tipo etichetta da stampare (selezionare il Tipo dal catalogo)*

Tipo etichetta*

Tipo targa quadro da stampare (selezionare il Tipo dal catalogo)*

Tipo targhe quadro*

Colore targa quadro (selezionare il colore dal catalogo)*

Orientamento

Orizzontale

Verticale

Dimensione etichetta

x B

5. Specifiche grafiche

Dimensione grafica

x W

Posizione grafica

x Y

Colore (Pantone, RAL, CMYK)*

File vettoriale (*.ai, *.cdr, *.dxf)*

Scegli file

Desidero ricevere un campione

6. Richiesta dati

Quantità richiesta*

Bisogno annuale

Note

CLIH Capocorda ad occhiello colour coded

CLIH

Caratteristiche comuni in tabella.

Seguici

Grazie, la tua richiesta è stata inviata correttamente

SERVIZIO STAMPA ETICHETTE

1. Dati utente

2. Ragione sociale

3. Tipo di stampa

4. Specifiche etichetta

5. Specifiche grafiche

6. Richiesta dati

Grazie, la tua richiesta è stata inviata correttamente

CLIH Capocorda ad occhiello colour coded

CLIH

Caratteristiche comuni in tabella.

Seguici

Grazie, la tua richiesta è stata inviata correttamente

SERVIZIO STAMPA ETICHETTE

1. Dati utente

2. Ragione sociale

3. Tipo di stampa

4. Specifiche etichetta

5. Specifiche grafiche

6. Richiesta dati

Grazie, la tua richiesta è stata inviata correttamente

Potrebbe interessarti

Nessun risultato
