Categorie > Connettori elettrici > Preisolati > Capicorda >

1011

Galleria

1011

Certificazioni e omologazioni

UL (cULus)

Descrizione

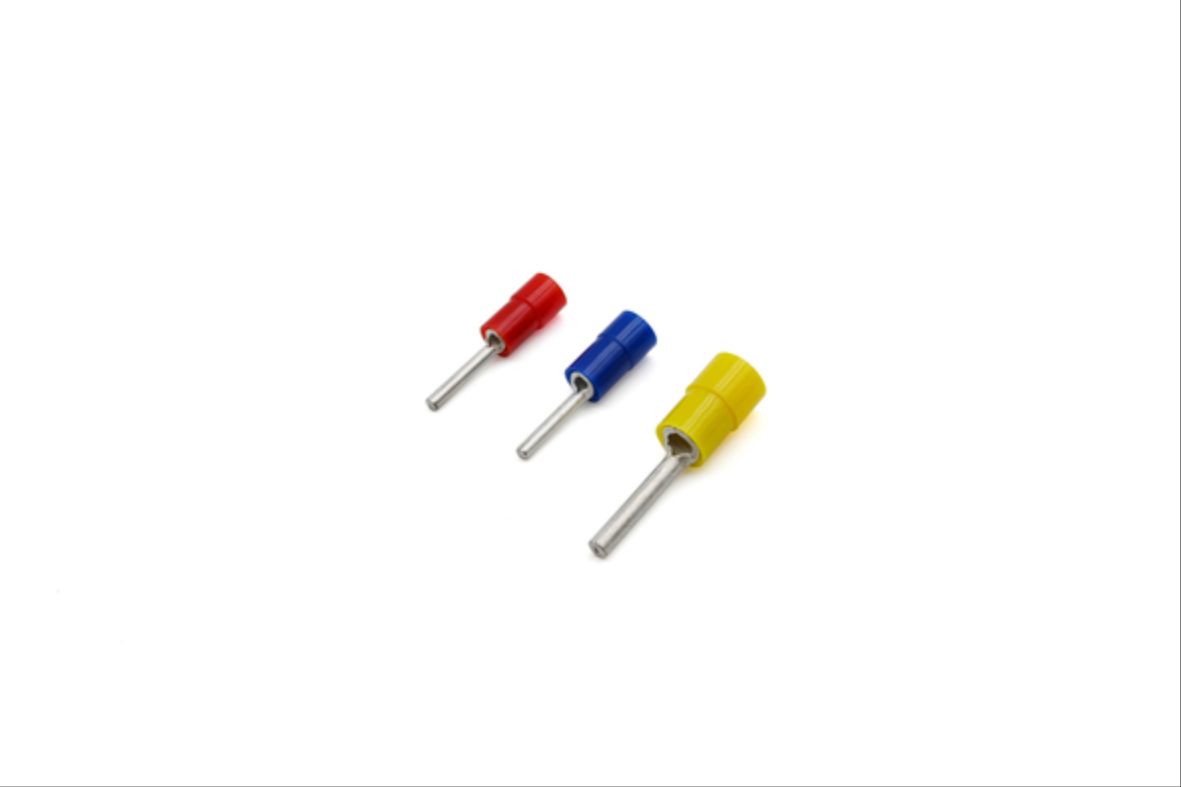

I capicorda a puntale tondo preisolati della serie 1011 sono realizzati con nastro di rame elettrolitico di purezza superiore al 99,9% e sottoposti a processi di ricottura e stagnatura elettrolitica per facilitare la compressione e aumentare la resistenza alle sollecitazioni meccaniche.
Sono dotati di una camicetta isolante in PA6.6 con sagomatura interna a imbuto, progettata per agevolare l'inserimento del conduttore e prevenire la strefolatura dei fili durante il cablaggio.
La zigrinatura interna del colletto migliora il contatto tra conduttore e connettore, contribuendo ad aumentare la tenuta alla trazione e l'affidabilità della connessione nel tempo.
I capicorda della serie 1011 sono certificati UL e sono conformi alla norma DIN 46231.

Leggi tutto Chiudi

Caratteristiche comuni in tabella.

Caratteristiche

Dettagli per tipo nella sezione espandibile sotto.

1011

	Informazioni tecniche							Composizione materiali e trattamenti		Peso e dimensioni						Logistica		Classificazione e data ordering	Certificazioni
tipo	Temperatura di esercizio minima [°c]	Temperatura di esercizio massima [°c]	Colore camicetta isolante	Tipologia di isolamento	Presenza ingresso facilitato	Trattamento superficiale	Range sezione cavo [mm²]	Materiale del corpo conduttore	Materiale camicetta isolante	Tipologia di puntale	P [mm]	X [mm]	L [mm]	C [mm]	Ø2 [mm]	Unità in imballo minimo [pce]	Unità in imballo standard [pce]	codice doganale	ROHS compliant	Standard UL
101100	-55	105	giallo	parziale	Sì	stagnatura	0.1 - 0.5	Rame elettrolitico con purezza superiore al 99.95%	Poliammide	pin	8		20	12	3.2				Yes
101102	-55	105	rosso	parziale	Sì	stagnatura	0.5 - 1	Rame elettrolitico con purezza superiore al 99.95%	Poliammide	pin	7	1.9	19.5	12.5	4.1	100	1000	85369010	Yes	486A-486B
101104	-55	105	rosso	parziale	Sì	stagnatura	0.5 - 1	Rame elettrolitico con purezza superiore al 99.95%	Poliammide	pin	10.5	1.9	23.5	13	4.1	100	1000	85369010	Yes	486A-486B
101106	-55	105	rosso	parziale	Sì	stagnatura	0.5 - 1	Rame elettrolitico con purezza superiore al 99.95%	Poliammide	pin	15.5	1.9	28.5	13	4.1					486A-486B
101108	-55	105	blu	parziale	Sì	stagnatura	1.5 - 2.5	Rame elettrolitico con purezza superiore al 99.95%	Poliammide	pin	7.5	1.9	21.5	14	4.5	100	100	85369010	Yes	486A-486B
101110	-55	105	blu	parziale	Sì	stagnatura	1.5 - 2.5	Rame elettrolitico con purezza superiore al 99.95%	Poliammide	pin	10.5	1.9	24	13.5	4.5	100	1000	85369010	Yes	486A-486B
101112	-55	105	blu	parziale	Sì	stagnatura	1.5 - 2.5	Rame elettrolitico con purezza superiore al 99.95%	Poliammide	pin	16	1.9	29.5	13.5	4.5	100	1000	85369010	Yes	486A-486B
101116	-55	105	giallo	parziale	Sì	stagnatura	4 - 6	Rame elettrolitico con purezza superiore al 99.95%	Poliammide	pin	10.5	2.7	25.5	15	6.5	50	500	85369010	Yes	486A-486B
101118	-55	105	giallo	parziale	Sì	stagnatura	4 - 6	Rame elettrolitico con purezza superiore al 99.95%	Poliammide	pin	15.5	2.7	30.5	15	6.5	50	500	85369010	Yes	486A-486B

101100

Temperatura di esercizio minima [°c] -55

Temperatura di esercizio massima [°c] 105

Colore camicetta isolante giallo

Tipologia di isolamento parziale

Presenza ingresso facilitato Sì

Trattamento superficiale stagnatura

Range sezione cavo [mm²] 0.1 - 0.5

Materiale del corpo conduttore Rame elettrolitico con purezza superiore al 99.95%

Materiale camicetta isolante Poliammide

Tipologia di puntale pin

P [mm] 8

X [mm] –

L [mm] 20

C [mm] 12

Ø2 [mm] 3.2

Unità in imballo minimo [pce] –

Unità in imballo standard [pce] –

codice doganale –

ROHS compliant Yes

Standard UL –

101102

Temperatura di esercizio minima [°c] -55

Temperatura di esercizio massima [°c] 105

Colore camicetta isolante rosso

Tipologia di isolamento parziale

Presenza ingresso facilitato Sì

Trattamento superficiale stagnatura

Range sezione cavo [mm²] 0.5 - 1

Materiale del corpo conduttore Rame elettrolitico con purezza superiore al 99.95%

Materiale camicetta isolante Poliammide

Tipologia di puntale pin

P [mm] 7

X [mm] 1.9

L [mm] 19.5

C [mm] 12.5

Ø2 [mm] 4.1

Unità in imballo minimo [pce] 100

Unità in imballo standard [pce] 1000

codice doganale 85369010

ROHS compliant Yes

Standard UL 486A-486B

101104

Temperatura di esercizio minima [°c] -55

Temperatura di esercizio massima [°c] 105

Colore camicetta isolante rosso

Tipologia di isolamento parziale

Presenza ingresso facilitato Sì

Trattamento superficiale stagnatura

Range sezione cavo [mm²] 0.5 - 1

Materiale del corpo conduttore Rame elettrolitico con purezza superiore al 99.95%

Materiale camicetta isolante Poliammide

Tipologia di puntale pin

P [mm] 10.5

X [mm] 1.9

L [mm] 23.5

C [mm] 13

Ø2 [mm] 4.1

Unità in imballo minimo [pce] 100

Unità in imballo standard [pce] 1000

codice doganale 85369010

ROHS compliant Yes

Standard UL 486A-486B

101106

Temperatura di esercizio minima [°c] -55

Temperatura di esercizio massima [°c] 105

Colore camicetta isolante rosso

Tipologia di isolamento parziale

Presenza ingresso facilitato Sì

Trattamento superficiale stagnatura

Range sezione cavo [mm²] 0.5 - 1

Materiale del corpo conduttore Rame elettrolitico con purezza superiore al 99.95%

Materiale camicetta isolante Poliammide

Tipologia di puntale pin

P [mm] 15.5

X [mm] 1.9

L [mm] 28.5

C [mm] 13

Ø2 [mm] 4.1

Unità in imballo minimo [pce] –

Unità in imballo standard [pce] –

codice doganale –

ROHS compliant –

Standard UL 486A-486B

101108

Temperatura di esercizio minima [°c] -55

Temperatura di esercizio massima [°c] 105

Colore camicetta isolante blu

Tipologia di isolamento parziale

Presenza ingresso facilitato Sì

Trattamento superficiale stagnatura

Range sezione cavo [mm²] 1.5 - 2.5

Materiale del corpo conduttore Rame elettrolitico con purezza superiore al 99.95%

Materiale camicetta isolante Poliammide

Tipologia di puntale pin

P [mm] 7.5

X [mm] 1.9

L [mm] 21.5

C [mm] 14

Ø2 [mm] 4.5

Unità in imballo minimo [pce] 100

Unità in imballo standard [pce] 100

codice doganale 85369010

ROHS compliant Yes

Standard UL 486A-486B

101110

Temperatura di esercizio minima [°c] -55

Temperatura di esercizio massima [°c] 105

Colore camicetta isolante blu

Tipologia di isolamento parziale

Presenza ingresso facilitato Sì

Trattamento superficiale stagnatura

Range sezione cavo [mm²] 1.5 - 2.5

Materiale del corpo conduttore Rame elettrolitico con purezza superiore al 99.95%

Materiale camicetta isolante Poliammide

Tipologia di puntale pin

P [mm] 10.5

X [mm] 1.9

L [mm] 24

C [mm] 13.5

Ø2 [mm] 4.5

Unità in imballo minimo [pce] 100

Unità in imballo standard [pce] 1000

codice doganale 85369010

ROHS compliant Yes

Standard UL 486A-486B

101112

Temperatura di esercizio minima [°c] -55

Temperatura di esercizio massima [°c] 105

Colore camicetta isolante blu

Tipologia di isolamento parziale

Presenza ingresso facilitato Sì

Trattamento superficiale stagnatura

Range sezione cavo [mm²] 1.5 - 2.5

Materiale del corpo conduttore Rame elettrolitico con purezza superiore al 99.95%

Materiale camicetta isolante Poliammide

Tipologia di puntale pin

P [mm] 16

X [mm] 1.9

L [mm] 29.5

C [mm] 13.5

Ø2 [mm] 4.5

Unità in imballo minimo [pce] 100

Unità in imballo standard [pce] 1000

codice doganale 85369010

ROHS compliant Yes

Standard UL 486A-486B

101116

Temperatura di esercizio minima [°c] -55

Temperatura di esercizio massima [°c] 105

Colore camicetta isolante giallo

Tipologia di isolamento parziale

Presenza ingresso facilitato Sì

Trattamento superficiale stagnatura

Range sezione cavo [mm²] 4 - 6

Materiale del corpo conduttore Rame elettrolitico con purezza superiore al 99.95%

Materiale camicetta isolante Poliammide

Tipologia di puntale pin

P [mm] 10.5

X [mm] 2.7

L [mm] 25.5

C [mm] 15

Ø2 [mm] 6.5

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 500

codice doganale 85369010

ROHS compliant Yes

Standard UL 486A-486B

101118

Temperatura di esercizio minima [°c] -55

Temperatura di esercizio massima [°c] 105

Colore camicetta isolante giallo

Tipologia di isolamento parziale

Presenza ingresso facilitato Sì

Trattamento superficiale stagnatura

Range sezione cavo [mm²] 4 - 6

Materiale del corpo conduttore Rame elettrolitico con purezza superiore al 99.95%

Materiale camicetta isolante Poliammide

Tipologia di puntale pin

P [mm] 15.5

X [mm] 2.7

L [mm] 30.5

C [mm] 15

Ø2 [mm] 6.5

Unità in imballo minimo [pce] 50

Unità in imballo standard [pce] 500

codice doganale 85369010

ROHS compliant Yes

Standard UL 486A-486B
