Categorie > Connettori elettrici > Non isolati > Per cavi in rame >

2A.-M

Capocorda scampanato ad occhiello, con coletto lungo, per conduttori in rame

Galleria

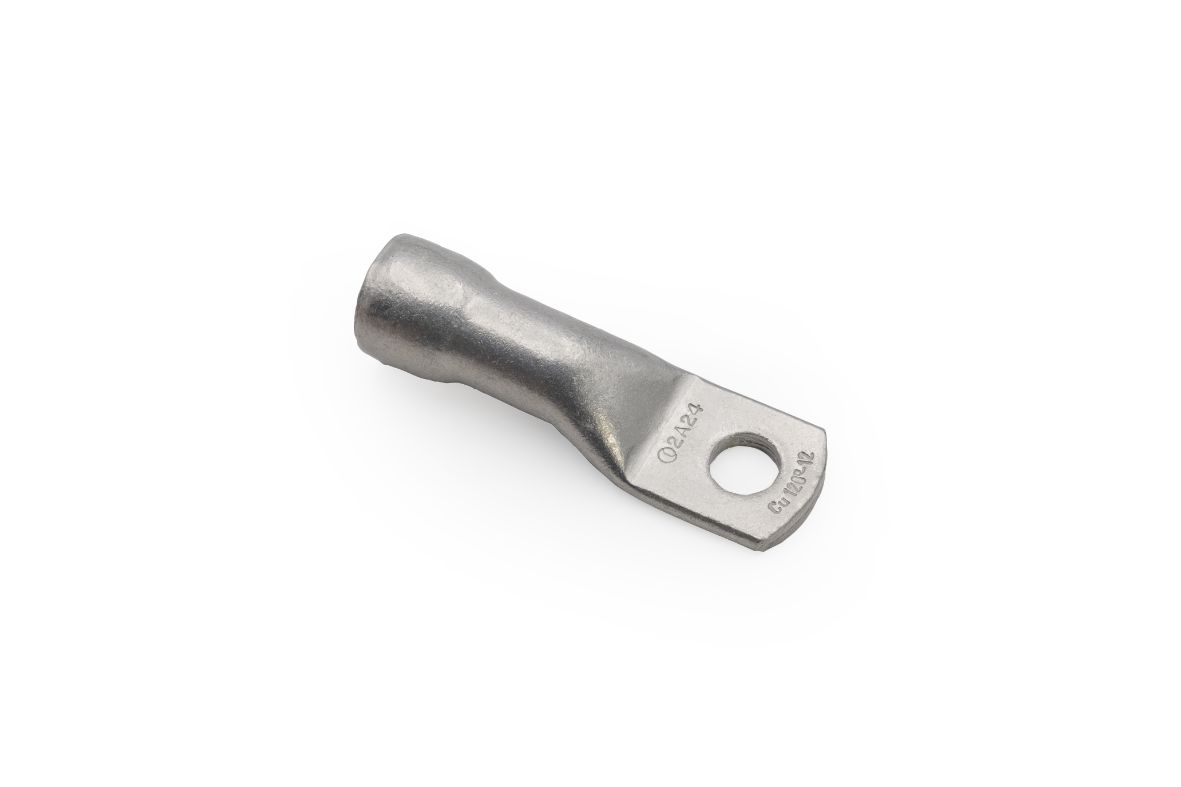

2A.-M

Capocorda scampanato ad occhiello, con coletto lungo, per conduttori in rame

Documentazione

Descrizione

I capicorda scampanati della serie 2A.-M consentono di realizzare connessioni affidabili su conduttori in rame.
Sono realizzati con tubo di rame elettrolitico ad alta purezza e sottoposti a processi di ricottura e stagnatura elettrolitica per facilitare la compressione e aumentare la resistenza alle sollecitazioni meccaniche.
L'ingresso scampanato facilita l'inserimento del conduttore, risultando particolarmente adatto ai cavi flessibili.
Il colletto è caratterizzato da una lunghezza maggiorata per consentire compressioni multiple ed è privo di foro d'ispezione per limitare l'ingresso di umidità e contaminanti, caratteristiche che lo rendono particolarmente adatto alle applicazioni gravose.

Leggi tutto Chiudi

Caratteristiche comuni in tabella.

Caratteristiche

Dettagli per tipo nella sezione espandibile sotto.

Informazioni tecniche
Composizione materiali e trattamenti
Classificazione e data ordering

Temperatura di esercizio minima

-50 °C

Temperatura di esercizio massima

150 °C

Presenza ingresso facilitato

Sì

Trattamento superficiale

stagnatura

Materiale del corpo conduttore

Rame elettrolitico con purezza superiore al 99.95%

Ricottura

Sì

codice doganale

85369010

2A.-M

	Informazioni tecniche					Peso e dimensioni																						Logistica		Certificazioni
tipo	α [°]	Numero fori patella	Passo vite	Range sezione cavo (classe 2) [mm²]	Range sezione cavo (flessibile) [mm²]	ØD [mm]	B [mm]	N [mm]	M [mm]	I [mm]	E [mm]	L [mm]	A [mm]	A (isolamento) [mm]	A (conduttore) [mm]	Ø (isolamento) [mm]	Ø (conduttore) [mm]	Lunghezza spellatura cavo [mm]	Ø1 (conduttore) [mm]	Ø1 (isolamento) [mm]	Ø1 [mm]	F1 [mm]	G [mm]	F [mm]	G1 [mm]	Range interasse fori [mm]	D [mm]	Unità in imballo minimo [pce]	Unità in imballo standard [pce]	ROHS compliant
2A19.19-M12/315	45	1	M12	95	70 - 95	13.2	25	14	16				40	16	18	18.5	13.5	20	17.5	22.5								25	50	Yes
2A24.15-M12-OV		1	M12	120	95 - 120	13.2	28.5	14	16	76		90	44	18	20	15	15.2	22			19.6	15	28	19	24.5			25	50	Yes
2A24.21-M10		1	M10	120	95 - 120	10.5	28.5	11	13	69.5		80.5	40.5	15	17.7	20.7	15.2	20	19.6	25.1								25	50	Yes
2A24.21-M12		1	M12	120	95 - 120	13.2	28.5	14	16	72.5		86.5	40.5	15	17.7	20.7	15.2	20	19.6	25.1								25	50	Yes
2A24.21-M12/315	45	2	M12	120	95 - 120	13.2	28.5	14	16				40.5	15	17.7	20.7	15.2	20	19.6	25.1								15	30	Yes
2A24.21-M16		1	M16	120	95 - 120	17	28.5	16	18	74.5		90.5	40.5	15	17.7	20.7	15.2	20	19.6	25.1								25	50	Yes
2A24.21-2M1030AS		2	M10	120	95 - 120	10.5	28.5	11	13	73	30	114	43	18	20	20.7	15.2	22	19.6	25.1						28.5 - 30	12	15	30	Yes
2A37.23-M12		1	M12	185	150 - 185	13.2	35.5	14	16	84		96	45	18	20	23	19.2	22	24.4	28.5								15	30	Yes
2A37.26-M12		1	M12	185	150 - 185	13.2	35.5	14	16	84		97	44	18	20	26	19.2	22	24.4	29.6								15	30	Yes
2A37.23-2M1030AS		2	M10	185	150 - 185	10.5	35.5	11.75	13	80	30	121	44	18	20	23	19.2	22	24.4	28						28.5 - 30	12	15	30	Yes
2A37.26-2M1030AS		2	M10	185	150 - 185	10.5	35.5	11.75	13	80	30	121	44	18	20	26	19.2	22	24.4	29.6						28.5 - 30	12	15	30	Yes
2A60.29-2M10-30		2	M10	300	240 - 300	10.5	44	11.75	20	113.5	29.25	154.5	67.5	20	39	30	23.7	43	30.6	33.5						28.5 - 30	12	5	15	Yes

2A19.19-M12/315

α [°] 45

Numero fori patella 1

Passo vite M12

Range sezione cavo (classe 2) [mm²] 95

Range sezione cavo (flessibile) [mm²] 70 - 95

ØD [mm] 13.2

B [mm] 25

N [mm] 14

M [mm] 16

I [mm] –

E [mm] –

L [mm] –

A [mm] 40

A (isolamento) [mm] 16

A (conduttore) [mm] 18

Ø (isolamento) [mm] 18.5

Ø (conduttore) [mm] 13.5

Lunghezza spellatura cavo [mm] 20

Ø1 (conduttore) [mm] 17.5

Ø1 (isolamento) [mm] 22.5

Ø1 [mm] –

F1 [mm] –

G [mm] –

F [mm] –

G1 [mm] –

Range interasse fori [mm] –

D [mm] –

Unità in imballo minimo [pce] 25

Unità in imballo standard [pce] 50

ROHS compliant Yes

2A24.15-M12-OV

α [°] –

Numero fori patella 1

Passo vite M12

Range sezione cavo (classe 2) [mm²] 120

Range sezione cavo (flessibile) [mm²] 95 - 120

ØD [mm] 13.2

B [mm] 28.5

N [mm] 14

M [mm] 16

I [mm] 76

E [mm] –

L [mm] 90

A [mm] 44

A (isolamento) [mm] 18

A (conduttore) [mm] 20

Ø (isolamento) [mm] 15

Ø (conduttore) [mm] 15.2

Lunghezza spellatura cavo [mm] 22

Ø1 (conduttore) [mm] –

Ø1 (isolamento) [mm] –

Ø1 [mm] 19.6

F1 [mm] 15

G [mm] 28

F [mm] 19

G1 [mm] 24.5

Range interasse fori [mm] –

D [mm] –

Unità in imballo minimo [pce] 25

Unità in imballo standard [pce] 50

ROHS compliant Yes

2A24.21-M10

α [°] –

Numero fori patella 1

Passo vite M10

Range sezione cavo (classe 2) [mm²] 120

Range sezione cavo (flessibile) [mm²] 95 - 120

ØD [mm] 10.5

B [mm] 28.5

N [mm] 11

M [mm] 13

I [mm] 69.5

E [mm] –

L [mm] 80.5

A [mm] 40.5

A (isolamento) [mm] 15

A (conduttore) [mm] 17.7

Ø (isolamento) [mm] 20.7

Ø (conduttore) [mm] 15.2

Lunghezza spellatura cavo [mm] 20

Ø1 (conduttore) [mm] 19.6

Ø1 (isolamento) [mm] 25.1

Ø1 [mm] –

F1 [mm] –

G [mm] –

F [mm] –

G1 [mm] –

Range interasse fori [mm] –

D [mm] –

Unità in imballo minimo [pce] 25

Unità in imballo standard [pce] 50

ROHS compliant Yes

2A24.21-M12

α [°] –

Numero fori patella 1

Passo vite M12

Range sezione cavo (classe 2) [mm²] 120

Range sezione cavo (flessibile) [mm²] 95 - 120

ØD [mm] 13.2

B [mm] 28.5

N [mm] 14

M [mm] 16

I [mm] 72.5

E [mm] –

L [mm] 86.5

A [mm] 40.5

A (isolamento) [mm] 15

A (conduttore) [mm] 17.7

Ø (isolamento) [mm] 20.7

Ø (conduttore) [mm] 15.2

Lunghezza spellatura cavo [mm] 20

Ø1 (conduttore) [mm] 19.6

Ø1 (isolamento) [mm] 25.1

Ø1 [mm] –

F1 [mm] –

G [mm] –

F [mm] –

G1 [mm] –

Range interasse fori [mm] –

D [mm] –

Unità in imballo minimo [pce] 25

Unità in imballo standard [pce] 50

ROHS compliant Yes

2A24.21-M12/315

α [°] 45

Numero fori patella 2

Passo vite M12

Range sezione cavo (classe 2) [mm²] 120

Range sezione cavo (flessibile) [mm²] 95 - 120

ØD [mm] 13.2

B [mm] 28.5

N [mm] 14

M [mm] 16

I [mm] –

E [mm] –

L [mm] –

A [mm] 40.5

A (isolamento) [mm] 15

A (conduttore) [mm] 17.7

Ø (isolamento) [mm] 20.7

Ø (conduttore) [mm] 15.2

Lunghezza spellatura cavo [mm] 20

Ø1 (conduttore) [mm] 19.6

Ø1 (isolamento) [mm] 25.1

Ø1 [mm] –

F1 [mm] –

G [mm] –

F [mm] –

G1 [mm] –

Range interasse fori [mm] –

D [mm] –

Unità in imballo minimo [pce] 15

Unità in imballo standard [pce] 30

ROHS compliant Yes

2A24.21-M16

α [°] –

Numero fori patella 1

Passo vite M16

Range sezione cavo (classe 2) [mm²] 120

Range sezione cavo (flessibile) [mm²] 95 - 120

ØD [mm] 17

B [mm] 28.5

N [mm] 16

M [mm] 18

I [mm] 74.5

E [mm] –

L [mm] 90.5

A [mm] 40.5

A (isolamento) [mm] 15

A (conduttore) [mm] 17.7

Ø (isolamento) [mm] 20.7

Ø (conduttore) [mm] 15.2

Lunghezza spellatura cavo [mm] 20

Ø1 (conduttore) [mm] 19.6

Ø1 (isolamento) [mm] 25.1

Ø1 [mm] –

F1 [mm] –

G [mm] –

F [mm] –

G1 [mm] –

Range interasse fori [mm] –

D [mm] –

Unità in imballo minimo [pce] 25

Unità in imballo standard [pce] 50

ROHS compliant Yes

2A24.21-2M1030AS

α [°] –

Numero fori patella 2

Passo vite M10

Range sezione cavo (classe 2) [mm²] 120

Range sezione cavo (flessibile) [mm²] 95 - 120

ØD [mm] 10.5

B [mm] 28.5

N [mm] 11

M [mm] 13

I [mm] 73

E [mm] 30

L [mm] 114

A [mm] 43

A (isolamento) [mm] 18

A (conduttore) [mm] 20

Ø (isolamento) [mm] 20.7

Ø (conduttore) [mm] 15.2

Lunghezza spellatura cavo [mm] 22

Ø1 (conduttore) [mm] 19.6

Ø1 (isolamento) [mm] 25.1

Ø1 [mm] –

F1 [mm] –

G [mm] –

F [mm] –

G1 [mm] –

Range interasse fori [mm] 28.5 - 30

D [mm] 12

Unità in imballo minimo [pce] 15

Unità in imballo standard [pce] 30

ROHS compliant Yes

2A37.23-M12

α [°] –

Numero fori patella 1

Passo vite M12

Range sezione cavo (classe 2) [mm²] 185

Range sezione cavo (flessibile) [mm²] 150 - 185

ØD [mm] 13.2

B [mm] 35.5

N [mm] 14

M [mm] 16

I [mm] 84

E [mm] –

L [mm] 96

A [mm] 45

A (isolamento) [mm] 18

A (conduttore) [mm] 20

Ø (isolamento) [mm] 23

Ø (conduttore) [mm] 19.2

Lunghezza spellatura cavo [mm] 22

Ø1 (conduttore) [mm] 24.4

Ø1 (isolamento) [mm] 28.5

Ø1 [mm] –

F1 [mm] –

G [mm] –

F [mm] –

G1 [mm] –

Range interasse fori [mm] –

D [mm] –

Unità in imballo minimo [pce] 15

Unità in imballo standard [pce] 30

ROHS compliant Yes

2A37.26-M12

α [°] –

Numero fori patella 1

Passo vite M12

Range sezione cavo (classe 2) [mm²] 185

Range sezione cavo (flessibile) [mm²] 150 - 185

ØD [mm] 13.2

B [mm] 35.5

N [mm] 14

M [mm] 16

I [mm] 84

E [mm] –

L [mm] 97

A [mm] 44

A (isolamento) [mm] 18

A (conduttore) [mm] 20

Ø (isolamento) [mm] 26

Ø (conduttore) [mm] 19.2

Lunghezza spellatura cavo [mm] 22

Ø1 (conduttore) [mm] 24.4

Ø1 (isolamento) [mm] 29.6

Ø1 [mm] –

F1 [mm] –

G [mm] –

F [mm] –

G1 [mm] –

Range interasse fori [mm] –

D [mm] –

Unità in imballo minimo [pce] 15

Unità in imballo standard [pce] 30

ROHS compliant Yes

2A37.23-2M1030AS

α [°] –

Numero fori patella 2

Passo vite M10

Range sezione cavo (classe 2) [mm²] 185

Range sezione cavo (flessibile) [mm²] 150 - 185

ØD [mm] 10.5

B [mm] 35.5

N [mm] 11.75

M [mm] 13

I [mm] 80

E [mm] 30

L [mm] 121

A [mm] 44

A (isolamento) [mm] 18

A (conduttore) [mm] 20

Ø (isolamento) [mm] 23

Ø (conduttore) [mm] 19.2

Lunghezza spellatura cavo [mm] 22

Ø1 (conduttore) [mm] 24.4

Ø1 (isolamento) [mm] 28

Ø1 [mm] –

F1 [mm] –

G [mm] –

F [mm] –

G1 [mm] –

Range interasse fori [mm] 28.5 - 30

D [mm] 12

Unità in imballo minimo [pce] 15

Unità in imballo standard [pce] 30

ROHS compliant Yes

2A37.26-2M1030AS

α [°] –

Numero fori patella 2

Passo vite M10

Range sezione cavo (classe 2) [mm²] 185

Range sezione cavo (flessibile) [mm²] 150 - 185

ØD [mm] 10.5

B [mm] 35.5

N [mm] 11.75

M [mm] 13

I [mm] 80

E [mm] 30

L [mm] 121

A [mm] 44

A (isolamento) [mm] 18

A (conduttore) [mm] 20

Ø (isolamento) [mm] 26

Ø (conduttore) [mm] 19.2

Lunghezza spellatura cavo [mm] 22

Ø1 (conduttore) [mm] 24.4

Ø1 (isolamento) [mm] 29.6

Ø1 [mm] –

F1 [mm] –

G [mm] –

F [mm] –

G1 [mm] –

Range interasse fori [mm] 28.5 - 30

D [mm] 12

Unità in imballo minimo [pce] 15

Unità in imballo standard [pce] 30

ROHS compliant Yes

2A60.29-2M10-30

α [°] –

Numero fori patella 2

Passo vite M10

Range sezione cavo (classe 2) [mm²] 300

Range sezione cavo (flessibile) [mm²] 240 - 300

ØD [mm] 10.5

B [mm] 44

N [mm] 11.75

M [mm] 20

I [mm] 113.5

E [mm] 29.25

L [mm] 154.5

A [mm] 67.5

A (isolamento) [mm] 20

A (conduttore) [mm] 39

Ø (isolamento) [mm] 30

Ø (conduttore) [mm] 23.7

Lunghezza spellatura cavo [mm] 43

Ø1 (conduttore) [mm] 30.6

Ø1 (isolamento) [mm] 33.5

Ø1 [mm] –

F1 [mm] –

G [mm] –

F [mm] –

G1 [mm] –

Range interasse fori [mm] 28.5 - 30

D [mm] 12

Unità in imballo minimo [pce] 5

Unità in imballo standard [pce] 15

ROHS compliant Yes

Ho letto l'informativa privacy - Dichiaro di aver letto e compreso in tutte le sue parti le informative privacy elencate in questa pagina (web, candidati, clienti e fornitori) secondo Art. 13 del GDPR 679/16. Sono consapevole del mio diritto di fornire o revocare il consenso per il trattamento dei miei dati personali. *

Consenso Marketing - Acconsento al trattamento dei miei dati per ricevere informazioni su iniziative o eventi che mi potrebbero interessare. *

SERVIZIO STAMPA ETICHETTE

Compila il form e segui le indicazioni per richiedere il servizio di stampa etichette o targhe personalizzate

1. Dati utente

Nome*

Cognome*

E-mail*

2. Ragione sociale

Ragione sociale*

Partita IVA*

Paese*

Provincia*

Paese*

CAP*

Città*

Indirizzo*

Indirizzo 2*

Telefono

3. Tipo di stampa

4. Specifiche etichetta

Tipo etichetta da stampare (selezionare il Tipo dal catalogo)*

Tipo etichetta*

Tipo targa quadro da stampare (selezionare il Tipo dal catalogo)*

Tipo targhe quadro*

Colore targa quadro (selezionare il colore dal catalogo)*

Orientamento

Orizzontale

Verticale

Dimensione etichetta

x B

5. Specifiche grafiche

Dimensione grafica

x W

Posizione grafica

x Y

Colore (Pantone, RAL, CMYK)*

File vettoriale (*.ai, *.cdr, *.dxf)*

Scegli file

Desidero ricevere un campione

6. Richiesta dati

Quantità richiesta*

Bisogno annuale

Note

2A.-M

2A.-M

Caratteristiche comuni in tabella.

Seguici

Grazie, la tua richiesta è stata inviata correttamente

SERVIZIO STAMPA ETICHETTE

1. Dati utente

2. Ragione sociale

3. Tipo di stampa

4. Specifiche etichetta

5. Specifiche grafiche

6. Richiesta dati

Grazie, la tua richiesta è stata inviata correttamente

2A.-M

2A.-M

Caratteristiche comuni in tabella.

Seguici

Grazie, la tua richiesta è stata inviata correttamente

SERVIZIO STAMPA ETICHETTE

1. Dati utente

2. Ragione sociale

3. Tipo di stampa

4. Specifiche etichetta

5. Specifiche grafiche

6. Richiesta dati

Grazie, la tua richiesta è stata inviata correttamente

Potrebbe interessarti

Nessun risultato
