MT-GC GIUNTO PER MEDIA TENSIONE
GIUNTO PER MEDIA TENSIONE, CIECO, PER CONDUTTORI IN RAME
Galleria
MT-GC
GIUNTO PER MEDIA TENSIONE, CIECO, PER CONDUTTORI IN RAME
Documentazione
Descrizione
I giunti della serie MT-GC sono realizzati con barra tonda di rame elettrolitico di purezza superiore al 99,9%. Sono la scelta ideale per la giunzione di cavi in rame di media tensione fino a 35 kV.
Grazie al processo di ricottura e di stagnatura elettrolitica i connettori risultano più facili da comprimere e più resistenti alle sollecitazioni meccaniche.
Il diaframma stagno evita la migrazione di miscela nella giunzione dei cavi in carta impregnata con cavi ad isolamento solido, in caso di forti dislivelli lungo il percorso dei conduttori.
Il corpo è provvisto di smusso alle estremità e di sistema “stop” nel mezzo per facilitare l’inserzione dei conduttori.
Leggi tutto
Chiudi
Caratteristiche comuni in tabella.
Caratteristiche
Dettagli per tipo nella sezione espandibile sotto.
Temperatura di esercizio minima
-50 °C
Temperatura di esercizio massima
150 °C
Tipologia di giunto
connettore di testa cieco
Presenza stop centrale
Sì
Trattamento superficiale
placcatura in stagno
Tensione massima in esercizio
35000 V
Geometria di compressone
Circolare
Materiale del corpo conduttore
Electrolitic copper with purity above 99,95%
Ricottura
Sì
MT-GC
| Informazioni tecniche | Peso e dimensioni | Logistica | Classificazione e data ordering | Certificazioni | ||||||
|---|---|---|---|---|---|---|---|---|---|---|

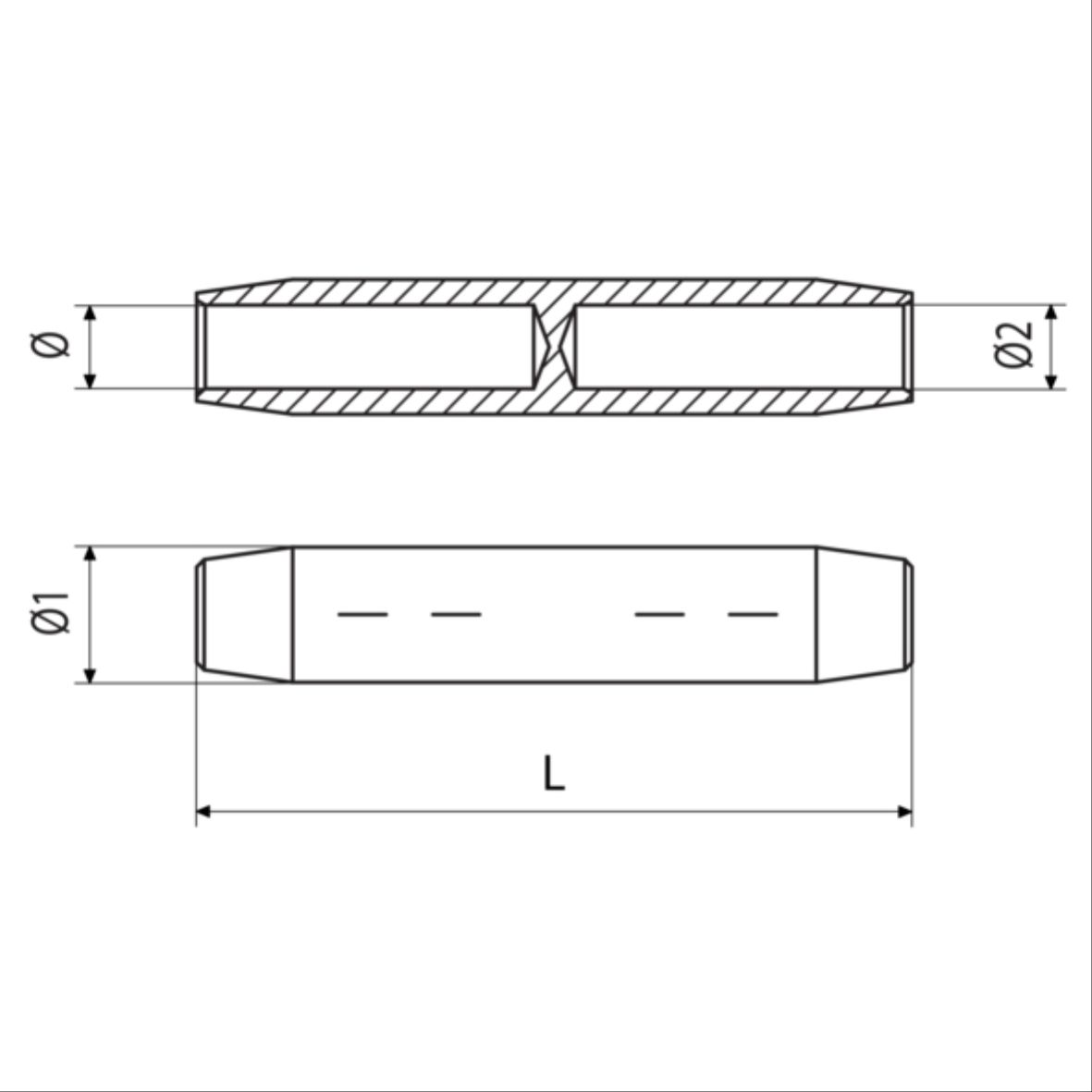

| tipo | Range di sezione del cavo [mm²] | L [mm] | A [mm] | Ø [mm] | Lunghezza di spellatura del cavo [mm] | Ø1 [mm] | Unità in imballo minimo [pce] | Unità in imballo standard [pce] | codice doganale | ROHS compliant |
| MT25-GC | 25 | 60 | 26.8 | 6.8 | 30 | 10 | 3 | 90 | 85359000 | Yes |
| MT40S-GC | 30 - 40 | 60 | 27.5 | 8.2 | 31 | 13 | 3 | 90 | 85359000 | Yes |
| MT50S-GC | 50 | 60 | 27.3 | 9.5 | 31 | 13 | 3 | 90 | 85359000 | Yes |
| MT50R-GC | 50 | 60 | 27.4 | 8.7 | 31 | 13 | 3 | 90 | 85359000 | Yes |
| MT70S-GC | 63 - 70 | 70 | 32 | 11 | 36 | 20 | 3 | 30 | 85359000 | Yes |
| MT95R-GC | 80 - 95 | 80 | 36.8 | 12 | 41 | 20 | 3 | 30 | 85359000 | Yes |
| MT95S-GC | 95 - 100 | 80 | 36.5 | 13.5 | 41 | 20 | 3 | 30 | 85359000 | Yes |
| MT150R-GC | 80 - 95 | 80 | 36 | 15 | 40 | 23 | 3 | 30 | 85359000 | Yes |
| MT150S-GC | 150 - 160 | 80 | 36 | 16.5 | 40 | 23 | 3 | 30 | 85359000 | Yes |
| MT200R-GC | 160 - 200 | 100 | 45.9 | 17 | 51 | 23 | 3 | 30 | 85359000 | Yes |
| MT240R-GC | 200 - 240 | 100 | 45.5 | 19.2 | 51 | 30 | 3 | 30 | 85359000 | Yes |
| MT315R-GC | 240 - 315 | 100 | 45 | 21.5 | 50 | 30 | 3 | 30 | 85359000 | Yes |
| MT315S-GC | 315 | 100 | 44.7 | 23.7 | 50 | 30 | 3 | 30 | 85359000 | Yes |
| MT35-GC | 30 | 60 | 27.5 | 8.2 | 31 | 13 | Yes | |||
| MT50-GC | 50 | 60 | 27.3 | 9.5 | 31 | 13 | Yes | |||
| MT70-GC | 70 | 70 | 32 | 11 | 36 | 20 | Yes | |||
| MT95-GC | 95 | 80 | 36.5 | 13.5 | 41 | 20 | Yes | |||
| MT120-GC | 120 | 80 | 36.3 | 15 | 40 | 23 | Yes | |||
| MT150-GC | 150 | 80 | 36 | 16.5 | 40 | 23 | Yes | |||
| MT185-GC | 185 | 100 | 45.8 | 18 | 51 | 23 | 3 | 30 | 85359000 | Yes |
| MT240-GC | 240 | 100 | 45.3 | 20.5 | 50 | 30 | Yes | |||
| MT300-GC | 300 | 100 | 44.8 | 23 | 50 | 30 | Yes | |||
| MT400-GC | 400 | 120 | 54.8 | 27 | 61 | 35 | Yes | |||
