1022 1020
QUETSCHKABELSCHUHE NACH DIN 46234
Galerie
1022 1020
QUETSCHKABELSCHUHE NACH DIN 46234
Zertifizierungen & Zulassungen
-
UL (cULus)
Description

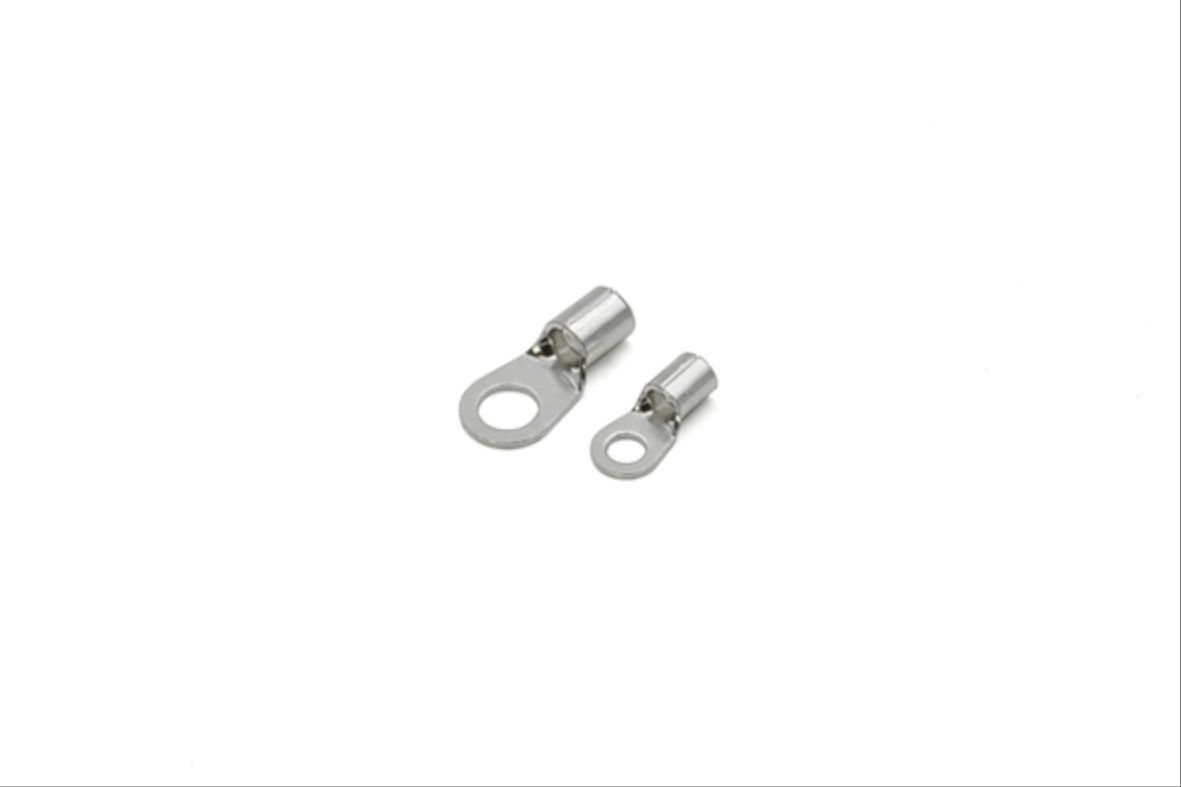

Die Ringkabelschuhe der Serien 1022 1020 ermöglichen zuverlässige Verbindungen an Kupferleitern.
Sie bestehen aus hochreinem Elektrolytischem Kupferband und werden einem Glühen sowie einer elektrolytischen Verzinnung unterzogen, um das Verpressen zu erleichtern und die Beständigkeit gegen mechanische Beanspruchungen zu erhöhen.
Die gelöteten Presshülsen mit innerer Riffelung tragen dazu bei, die mechanische Festigkeit der Verbinder zu erhöhen, wodurch der Kontakt zwischen Leiter und Verbinder sowie die Zugfestigkeit verbessert werden.
Die Kabelschuhe der Serien 1022 1020 sind UL-zertifiziert und entsprechen der Norm DIN 46234.
Alle lesen
Schließen
Sie bestehen aus hochreinem Elektrolytischem Kupferband und werden einem Glühen sowie einer elektrolytischen Verzinnung unterzogen, um das Verpressen zu erleichtern und die Beständigkeit gegen mechanische Beanspruchungen zu erhöhen.
Die gelöteten Presshülsen mit innerer Riffelung tragen dazu bei, die mechanische Festigkeit der Verbinder zu erhöhen, wodurch der Kontakt zwischen Leiter und Verbinder sowie die Zugfestigkeit verbessert werden.
Die Kabelschuhe der Serien 1022 1020 sind UL-zertifiziert und entsprechen der Norm DIN 46234.
Gemeinsamkeiten in der Tabelle.
Merkmale
Details nach Typ im erweiterbaren Abschnitt unten.
Maximale Betriebstemperatur
125 °C
Anzahl der Bohrungen
1
Oberflächenbehandlung
Verzinnung
Material des Leitergehäuses
Elektrolytisches Kupfer mit einer Reinheit über 99.95 %
Weichglühen
Ja
Lötnaht
Ja
1022 1020
| Technische Information | Gewicht und Größe | Logistik | Klassifikation und Datenordnung | Zertifizierungen | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tipo | Minimale Betriebstemperatur [°c] | Schraubengewinde | Crimpgeometrie | Querschnittsbereich des Kabels [mm²] | ØD [mm] | B [mm] | N [mm] | M [mm] | I [mm] | L [mm] | A [mm] | Ø [mm] | Abisolierlänge des Leiters [mm] | Ø1 [mm] | Mindestverpackungseinheiten [pce] | Standardverpackung [pce] | Zollcode | RoHS-konform | UL-Standard |
| 102010/12 | -50 | M6 | 0.5 - 1 | 6.5 | 11 | 5.5 | 10 | 14.8 | 20.3 | 4.8 | 1.6 | 6 | Yes | ||||||
| 102023/12 | -50 | M12 | 1.5 - 2.5 | 13 | 15 | 12.2 | 17 | 24.5 | 4.8 | 2.3 | 6 | Yes | |||||||
| 102000 | -50 | M2,5 | 0.5 - 1 | 2.7 | 6 | 3 | 6 | 10.8 | 13.8 | 4.8 | 1.6 | 6 | Yes | ||||||
| 102002 | -50 | M3 | 0.5 - 1 | 3.2 | 6 | 3 | 6 | 10.8 | 13.8 | 4.8 | 1.6 | 6 | 100 | 1000 | 85369010 | Yes | |||
| 102004 | -50 | M3.5 | 0.5 - 1 | 3.7 | 6 | 3 | 6 | 10.8 | 13.8 | 4.8 | 1.6 | 6 | Yes | ||||||
| 102006 | -50 | M4 | 0.5 - 1 | 4.3 | 8 | 4 | 7 | 11.8 | 15.8 | 4.8 | 1.6 | 6 | 100 | 1000 | 85369010 | Yes | |||
| 102008 | -50 | M5 | 0.5 - 1 | 5.3 | 10 | 5 | 8 | 12.8 | 17.8 | 4.8 | 1.6 | 6 | 100 | 1000 | 85369010 | Yes | |||
| 102010 | -50 | M6 | 0.5 - 1 | 6.5 | 11 | 5.5 | 10 | 14.8 | 20.3 | 4.8 | 1.6 | 6 | 100 | 1000 | 85369010 | Yes | |||
| 102011 | -50 | M8 | 0.5 - 1 | 8.4 | 12 | 6 | 12.2 | 17 | 23 | 4.8 | 1.6 | 6 | 100 | 1000 | 85369010 | Yes | |||
| 102012 | -50 | M3 | 1.5 - 2.5 | 3.2 | 6 | 3 | 6 | 10.8 | 13.8 | 4.8 | 2.3 | 6 | Yes | ||||||
| 102014 | -50 | M3.5 | 1.5 - 2.5 | 3.7 | 6 | 3 | 6 | 10.8 | 13.8 | 4.8 | 2.3 | 6 | Yes | ||||||
| 102016 | -50 | M4 | 1.5 - 2.5 | 4.3 | 8 | 7 | 11.8 | 15.8 | 4.8 | 2.3 | 6 | 100 | 1000 | 85369010 | Yes | ||||
| 102018 | -50 | M5 | 1.5 - 2.5 | 5.3 | 10 | 5 | 9 | 13.8 | 18.8 | 4.8 | 2.3 | 6 | 100 | 1000 | 85369010 | Yes | |||
| 102020 | -50 | M6 | 1.5 - 2.5 | 6.5 | 11 | 11 | 15.8 | 21.3 | 4.8 | 2.3 | 6 | 100 | 1000 | 85369010 | Yes | ||||
| 102022 | -50 | M8 | 1.5 - 2.5 | 8.4 | 14 | 7 | 12 | 16.8 | 23.8 | 4.8 | 2.3 | 6 | 100 | 1000 | 85369010 | Yes | |||
| 102023 | -50 | M10 | 1.5 - 2.5 | 10.5 | 15 | 12.2 | 17 | 24.5 | 4.8 | 2.3 | 6 | 100 | 1000 | 85369010 | Yes | ||||
| 102024 | -50 | M4 | 4 - 6 | 4.3 | 8 | 8 | 14 | 18 | 6 | 3.6 | 7 | 50 | 500 | 85369010 | Yes | ||||
| 102025 | -50 | M3 | 4 - 6 | 3.2 | 8 | 4 | 8 | 14 | 18 | 6 | 3.6 | 7 | Yes | ||||||
| 102026 | -50 | M5 | 4 - 6 | 5.3 | 10 | 5 | 9 | 15 | 20 | 6 | 3.6 | 7 | 50 | 500 | 85369010 | Yes | |||
| 102028 | -50 | M6 | 4 - 6 | 6.5 | 11 | 5.5 | 10 | 16 | 21.5 | 6 | 3.6 | 7 | 500 | 500 | 85369010 | Yes | |||
| 102030 | -50 | M8 | 4 - 6 | 8.4 | 14 | 7 | 13 | 19 | 26 | 6 | 3.6 | 7 | 50 | 500 | 85369010 | Yes | |||
| 102032 | -50 | M10 | 4 - 6 | 10.5 | 18 | 9 | 15 | 21 | 30 | 6 | 3.6 | 7 | 50 | 500 | 85369010 | Yes | |||
| 102033 | -50 | M12 | 4 - 6 | 13 | 18 | 9 | 15 | 21 | 30 | 6 | 3.6 | 7 | Yes | ||||||
| 102034 | -50 | M4 | 10 | 4.3 | 10 | 5 | 8 | 16 | 21 | 8 | 4.5 | 9 | 100 | 1000 | 85369010 | Yes | |||
| 102036 | M5 | 10 | 5.3 | 10 | 8 | 16 | 21 | 8 | 4.5 | 9 | 6.4 | 100 | 1700 | 85369010 | Yes | ||||
| 102038 | -50 | M6 | 10 | 6.5 | 11 | 9 | 17 | 22.5 | 8 | 4.5 | 9 | 7.6 | 100 | 1000 | 85369010 | Yes | |||
| 102040 | M8 | 10 | 8.4 | 14 | 12 | 20 | 27 | 8 | 4.5 | 9 | 9.5 | 100 | 1200 | 85369010 | Yes | ||||
| 102042 | -50 | M10 | 10 | 10.5 | 18 | 9 | 13 | 21 | 30 | 8 | 4.5 | 9 | 100 | 500 | 85369010 | Yes | |||
| 102044 | -50 | M12 | 10 | 13 | 22 | 11 | 15 | 23 | 34 | 8 | 4.5 | 9 | 100 | 900 | 85369010 | Yes | |||
| 102045 | -50 | M4 | 16 | 4.3 | 11 | 5.5 | 10 | 20 | 25.5 | 10 | 5.8 | 11 | Yes | ||||||
| 102046 | M5 | 16 | 5.3 | 11 | 10 | 20 | 25.5 | 10 | 5.8 | 11 | 8.2 | 100 | 500 | 85369010 | Yes | ||||
| 102048 | M6 | 16 | 6.5 | 11 | 10 | 20 | 25.5 | 10 | 5.8 | 11 | 8.2 | 100 | 1000 | 85369010 | Yes | ||||
| 102050 | M8 | 16 | 8.4 | 14 | 12 | 22 | 29 | 10 | 5.8 | 11 | 8.2 | 100 | 500 | 85369010 | Yes | ||||
| 102052 | M10 | 16 | 10.5 | 18 | 14 | 24 | 33 | 10 | 5.8 | 11 | 8.2 | 100 | 800 | 85369010 | Yes | ||||
| 102054 | -50 | M12 | 16 | 13 | 22 | 11 | 16 | 26 | 37 | 10 | 5.8 | 11 | 100 | 600 | 85369010 | Yes | |||
| 102200 | -50 | M2 | 0.1 - 0.5 | 2.2 | 5 | 2.5 | 5.9 | 10 | 12.5 | 4.1 | 1.2 | 5 | 85369010 | Yes | 486A-486B | ||||
| 102201 | -50 | M2,5 | Einkerbung | 0.1 - 0.5 | 2.7 | 5 | 2.5 | 5.9 | 10 | 12.5 | 4.1 | 1.2 | 5 | 85369010 | 486A-486B | ||||
| 102202 | -50 | M3 | 0.1 - 0.5 | 3.2 | 5 | 2.5 | 5.9 | 10 | 12.5 | 4.1 | 1.2 | 5 | Yes | 486A-486B | |||||
| 102204 | -50 | M3.5 | 0.1 - 0.5 | 3.7 | 6 | 3 | 7.9 | 12 | 15 | 4.1 | 1.2 | 5 | Yes | 486A-486B | |||||
| 102206 | -50 | M4 | 0.1 - 0.5 | 4.3 | 6.5 | 3.25 | 7.9 | 12 | 15.25 | 4.1 | 1.2 | 5 | Yes | 486A-486B | |||||
| 102208 | -50 | M5 | 0.1 - 0.5 | 5.3 | 8 | 4 | 7.9 | 12 | 16 | 4.1 | 1.2 | 5 | Yes | 486A-486B | |||||
102010/12
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M6
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
0.5 - 1
ØD [mm]
6.5
B [mm]
11
N [mm]
5.5
M [mm]
10
I [mm]
14.8
L [mm]
20.3
A [mm]
4.8
Ø [mm]
1.6
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
–
RoHS-konform
Yes
UL-Standard
–
102023/12
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M12
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
1.5 - 2.5
ØD [mm]
13
B [mm]
15
N [mm]
–
M [mm]
12.2
I [mm]
17
L [mm]
24.5
A [mm]
4.8
Ø [mm]
2.3
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
–
RoHS-konform
Yes
UL-Standard
–
102000
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M2,5
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
0.5 - 1
ØD [mm]
2.7
B [mm]
6
N [mm]
3
M [mm]
6
I [mm]
10.8
L [mm]
13.8
A [mm]
4.8
Ø [mm]
1.6
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
–
RoHS-konform
Yes
UL-Standard
–
102002
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M3
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
0.5 - 1
ØD [mm]
3.2
B [mm]
6
N [mm]
3
M [mm]
6
I [mm]
10.8
L [mm]
13.8
A [mm]
4.8
Ø [mm]
1.6
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1000
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102004
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M3.5
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
0.5 - 1
ØD [mm]
3.7
B [mm]
6
N [mm]
3
M [mm]
6
I [mm]
10.8
L [mm]
13.8
A [mm]
4.8
Ø [mm]
1.6
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
–
RoHS-konform
Yes
UL-Standard
–
102006
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M4
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
0.5 - 1
ØD [mm]
4.3
B [mm]
8
N [mm]
4
M [mm]
7
I [mm]
11.8
L [mm]
15.8
A [mm]
4.8
Ø [mm]
1.6
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1000
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102008
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M5
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
0.5 - 1
ØD [mm]
5.3
B [mm]
10
N [mm]
5
M [mm]
8
I [mm]
12.8
L [mm]
17.8
A [mm]
4.8
Ø [mm]
1.6
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1000
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102010
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M6
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
0.5 - 1
ØD [mm]
6.5
B [mm]
11
N [mm]
5.5
M [mm]
10
I [mm]
14.8
L [mm]
20.3
A [mm]
4.8
Ø [mm]
1.6
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1000
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102011
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M8
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
0.5 - 1
ØD [mm]
8.4
B [mm]
12
N [mm]
6
M [mm]
12.2
I [mm]
17
L [mm]
23
A [mm]
4.8
Ø [mm]
1.6
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1000
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102012
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M3
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
1.5 - 2.5
ØD [mm]
3.2
B [mm]
6
N [mm]
3
M [mm]
6
I [mm]
10.8
L [mm]
13.8
A [mm]
4.8
Ø [mm]
2.3
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
–
RoHS-konform
Yes
UL-Standard
–
102014
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M3.5
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
1.5 - 2.5
ØD [mm]
3.7
B [mm]
6
N [mm]
3
M [mm]
6
I [mm]
10.8
L [mm]
13.8
A [mm]
4.8
Ø [mm]
2.3
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
–
RoHS-konform
Yes
UL-Standard
–
102016
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M4
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
1.5 - 2.5
ØD [mm]
4.3
B [mm]
8
N [mm]
–
M [mm]
7
I [mm]
11.8
L [mm]
15.8
A [mm]
4.8
Ø [mm]
2.3
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1000
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102018
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M5
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
1.5 - 2.5
ØD [mm]
5.3
B [mm]
10
N [mm]
5
M [mm]
9
I [mm]
13.8
L [mm]
18.8
A [mm]
4.8
Ø [mm]
2.3
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1000
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102020
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M6
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
1.5 - 2.5
ØD [mm]
6.5
B [mm]
11
N [mm]
–
M [mm]
11
I [mm]
15.8
L [mm]
21.3
A [mm]
4.8
Ø [mm]
2.3
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1000
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102022
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M8
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
1.5 - 2.5
ØD [mm]
8.4
B [mm]
14
N [mm]
7
M [mm]
12
I [mm]
16.8
L [mm]
23.8
A [mm]
4.8
Ø [mm]
2.3
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1000
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102023
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M10
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
1.5 - 2.5
ØD [mm]
10.5
B [mm]
15
N [mm]
–
M [mm]
12.2
I [mm]
17
L [mm]
24.5
A [mm]
4.8
Ø [mm]
2.3
Abisolierlänge des Leiters [mm]
6
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1000
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102024
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M4
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
4 - 6
ØD [mm]
4.3
B [mm]
8
N [mm]
–
M [mm]
8
I [mm]
14
L [mm]
18
A [mm]
6
Ø [mm]
3.6
Abisolierlänge des Leiters [mm]
7
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
50
Standardverpackung [pce]
500
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102025
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M3
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
4 - 6
ØD [mm]
3.2
B [mm]
8
N [mm]
4
M [mm]
8
I [mm]
14
L [mm]
18
A [mm]
6
Ø [mm]
3.6
Abisolierlänge des Leiters [mm]
7
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
–
RoHS-konform
Yes
UL-Standard
–
102026
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M5
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
4 - 6
ØD [mm]
5.3
B [mm]
10
N [mm]
5
M [mm]
9
I [mm]
15
L [mm]
20
A [mm]
6
Ø [mm]
3.6
Abisolierlänge des Leiters [mm]
7
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
50
Standardverpackung [pce]
500
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102028
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M6
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
4 - 6
ØD [mm]
6.5
B [mm]
11
N [mm]
5.5
M [mm]
10
I [mm]
16
L [mm]
21.5
A [mm]
6
Ø [mm]
3.6
Abisolierlänge des Leiters [mm]
7
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
500
Standardverpackung [pce]
500
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102030
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M8
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
4 - 6
ØD [mm]
8.4
B [mm]
14
N [mm]
7
M [mm]
13
I [mm]
19
L [mm]
26
A [mm]
6
Ø [mm]
3.6
Abisolierlänge des Leiters [mm]
7
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
50
Standardverpackung [pce]
500
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102032
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M10
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
4 - 6
ØD [mm]
10.5
B [mm]
18
N [mm]
9
M [mm]
15
I [mm]
21
L [mm]
30
A [mm]
6
Ø [mm]
3.6
Abisolierlänge des Leiters [mm]
7
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
50
Standardverpackung [pce]
500
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102033
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M12
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
4 - 6
ØD [mm]
13
B [mm]
18
N [mm]
9
M [mm]
15
I [mm]
21
L [mm]
30
A [mm]
6
Ø [mm]
3.6
Abisolierlänge des Leiters [mm]
7
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
–
RoHS-konform
Yes
UL-Standard
–
102034
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M4
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
10
ØD [mm]
4.3
B [mm]
10
N [mm]
5
M [mm]
8
I [mm]
16
L [mm]
21
A [mm]
8
Ø [mm]
4.5
Abisolierlänge des Leiters [mm]
9
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1000
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102036
Minimale Betriebstemperatur [°c]
–
Schraubengewinde
M5
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
10
ØD [mm]
5.3
B [mm]
10
N [mm]
–
M [mm]
8
I [mm]
16
L [mm]
21
A [mm]
8
Ø [mm]
4.5
Abisolierlänge des Leiters [mm]
9
Ø1 [mm]
6.4
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1700
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102038
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M6
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
10
ØD [mm]
6.5
B [mm]
11
N [mm]
–
M [mm]
9
I [mm]
17
L [mm]
22.5
A [mm]
8
Ø [mm]
4.5
Abisolierlänge des Leiters [mm]
9
Ø1 [mm]
7.6
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1000
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102040
Minimale Betriebstemperatur [°c]
–
Schraubengewinde
M8
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
10
ØD [mm]
8.4
B [mm]
14
N [mm]
–
M [mm]
12
I [mm]
20
L [mm]
27
A [mm]
8
Ø [mm]
4.5
Abisolierlänge des Leiters [mm]
9
Ø1 [mm]
9.5
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1200
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102042
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M10
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
10
ØD [mm]
10.5
B [mm]
18
N [mm]
9
M [mm]
13
I [mm]
21
L [mm]
30
A [mm]
8
Ø [mm]
4.5
Abisolierlänge des Leiters [mm]
9
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
500
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102044
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M12
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
10
ØD [mm]
13
B [mm]
22
N [mm]
11
M [mm]
15
I [mm]
23
L [mm]
34
A [mm]
8
Ø [mm]
4.5
Abisolierlänge des Leiters [mm]
9
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
900
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102045
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M4
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
16
ØD [mm]
4.3
B [mm]
11
N [mm]
5.5
M [mm]
10
I [mm]
20
L [mm]
25.5
A [mm]
10
Ø [mm]
5.8
Abisolierlänge des Leiters [mm]
11
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
–
RoHS-konform
Yes
UL-Standard
–
102046
Minimale Betriebstemperatur [°c]
–
Schraubengewinde
M5
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
16
ØD [mm]
5.3
B [mm]
11
N [mm]
–
M [mm]
10
I [mm]
20
L [mm]
25.5
A [mm]
10
Ø [mm]
5.8
Abisolierlänge des Leiters [mm]
11
Ø1 [mm]
8.2
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
500
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102048
Minimale Betriebstemperatur [°c]
–
Schraubengewinde
M6
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
16
ØD [mm]
6.5
B [mm]
11
N [mm]
–
M [mm]
10
I [mm]
20
L [mm]
25.5
A [mm]
10
Ø [mm]
5.8
Abisolierlänge des Leiters [mm]
11
Ø1 [mm]
8.2
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
1000
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102050
Minimale Betriebstemperatur [°c]
–
Schraubengewinde
M8
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
16
ØD [mm]
8.4
B [mm]
14
N [mm]
–
M [mm]
12
I [mm]
22
L [mm]
29
A [mm]
10
Ø [mm]
5.8
Abisolierlänge des Leiters [mm]
11
Ø1 [mm]
8.2
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
500
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102052
Minimale Betriebstemperatur [°c]
–
Schraubengewinde
M10
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
16
ØD [mm]
10.5
B [mm]
18
N [mm]
–
M [mm]
14
I [mm]
24
L [mm]
33
A [mm]
10
Ø [mm]
5.8
Abisolierlänge des Leiters [mm]
11
Ø1 [mm]
8.2
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
800
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102054
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M12
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
16
ØD [mm]
13
B [mm]
22
N [mm]
11
M [mm]
16
I [mm]
26
L [mm]
37
A [mm]
10
Ø [mm]
5.8
Abisolierlänge des Leiters [mm]
11
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
100
Standardverpackung [pce]
600
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
–
102200
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M2
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
0.1 - 0.5
ØD [mm]
2.2
B [mm]
5
N [mm]
2.5
M [mm]
5.9
I [mm]
10
L [mm]
12.5
A [mm]
4.1
Ø [mm]
1.2
Abisolierlänge des Leiters [mm]
5
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
85369010
RoHS-konform
Yes
UL-Standard
486A-486B
102201
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M2,5
Crimpgeometrie
Einkerbung
Querschnittsbereich des Kabels [mm²]
0.1 - 0.5
ØD [mm]
2.7
B [mm]
5
N [mm]
2.5
M [mm]
5.9
I [mm]
10
L [mm]
12.5
A [mm]
4.1
Ø [mm]
1.2
Abisolierlänge des Leiters [mm]
5
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
85369010
RoHS-konform
–
UL-Standard
486A-486B
102202
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M3
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
0.1 - 0.5
ØD [mm]
3.2
B [mm]
5
N [mm]
2.5
M [mm]
5.9
I [mm]
10
L [mm]
12.5
A [mm]
4.1
Ø [mm]
1.2
Abisolierlänge des Leiters [mm]
5
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
–
RoHS-konform
Yes
UL-Standard
486A-486B
102204
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M3.5
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
0.1 - 0.5
ØD [mm]
3.7
B [mm]
6
N [mm]
3
M [mm]
7.9
I [mm]
12
L [mm]
15
A [mm]
4.1
Ø [mm]
1.2
Abisolierlänge des Leiters [mm]
5
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
–
RoHS-konform
Yes
UL-Standard
486A-486B
102206
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M4
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
0.1 - 0.5
ØD [mm]
4.3
B [mm]
6.5
N [mm]
3.25
M [mm]
7.9
I [mm]
12
L [mm]
15.25
A [mm]
4.1
Ø [mm]
1.2
Abisolierlänge des Leiters [mm]
5
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
–
RoHS-konform
Yes
UL-Standard
486A-486B
102208
Minimale Betriebstemperatur [°c]
-50
Schraubengewinde
M5
Crimpgeometrie
–
Querschnittsbereich des Kabels [mm²]
0.1 - 0.5
ØD [mm]
5.3
B [mm]
8
N [mm]
4
M [mm]
7.9
I [mm]
12
L [mm]
16
A [mm]
4.1
Ø [mm]
1.2
Abisolierlänge des Leiters [mm]
5
Ø1 [mm]
–
Mindestverpackungseinheiten [pce]
–
Standardverpackung [pce]
–
Zollcode
–
RoHS-konform
Yes
UL-Standard
486A-486B
Folgen Sie uns
Abonnieren Sie den CEMBRE-Newsletter, damit wir Sie stets auf dem Laufenden halten können
Vielen Dank! Ihre Nachricht wurde erfolgreich versendet
Die Mitarbeiter unserer Vertriebsabteilung werden sich in Kürze mit Ihnen in Verbindung setzen
Etikettendruckservice
Bitte füllen Sie das Formular aus und folgen Sie den Anweisungen, um unseren Etikettendruckservice zu nutzen.
Vielen Dank! Ihre Nachricht wurde erfolgreich versendet
Die Mitarbeiter unserer Vertriebsabteilung werden sich in Kürze mit Ihnen in Verbindung setzen
