Categories > Elektrische Verbinder > unisoliert > für Kupferkabel >

1030

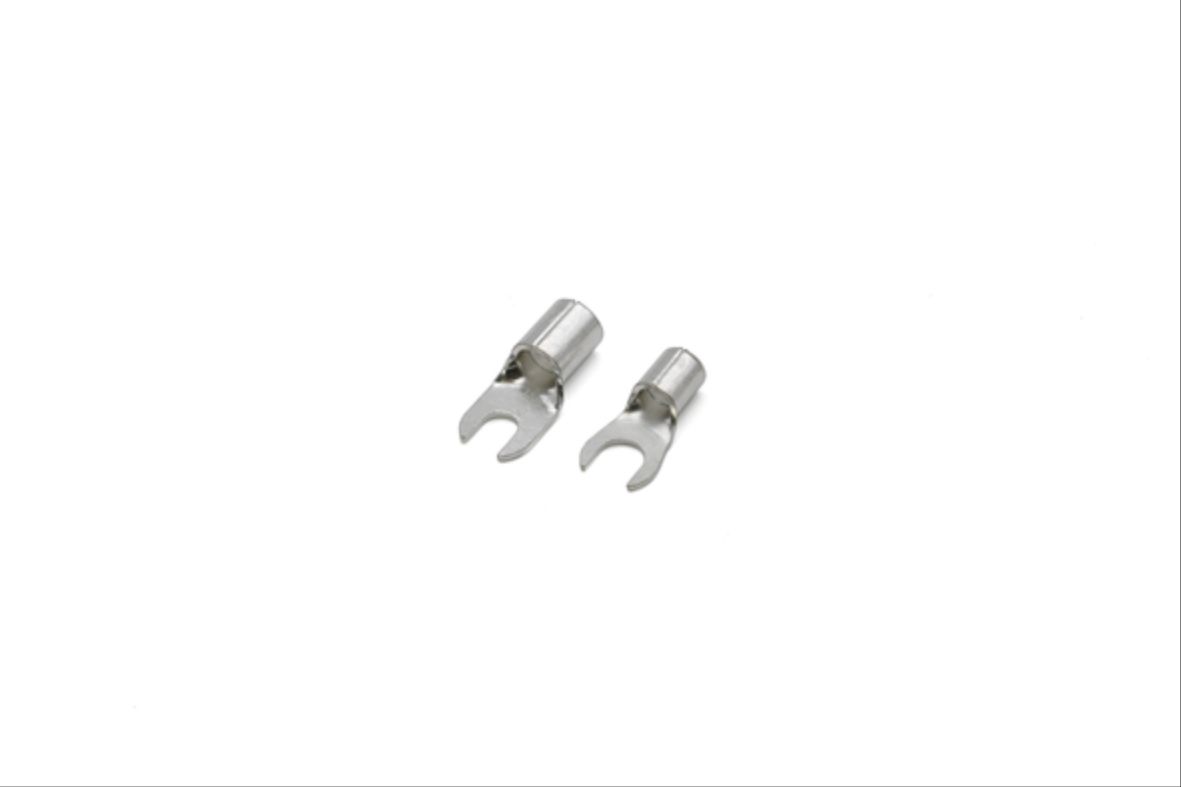

GABELKABELSCHUHE AHNLICH DIN46234

Galerie

1030

GABELKABELSCHUHE AHNLICH DIN46234

Description

Die Gabelkabelschuhe der Serie 1030 ermöglichen zuverlässige Verbindungen an Kupferleitern.
Sie bestehen aus hochreinem Elektrolytischem Kupferband und werden einem Prozess des Glühens sowie einer elektrolytischen Verzinnung unterzogen, um das Verpressen zu erleichtern und die Beständigkeit gegen mechanische Beanspruchungen zu erhöhen.
Die gelötete Presshülse mit innerer Riffelung trägt dazu bei, die mechanische Festigkeit des Verbinders zu erhöhen, wodurch der Kontakt zwischen Leiter und Verbinder sowie die Zugfestigkeit verbessert werden.
Die Kabelschuhe der Serie 1030 sind UL-zertifiziert und entsprechen der Norm DIN 46234.

Alle lesen Schließen

Gemeinsamkeiten in der Tabelle.

Merkmale

Details nach Typ im erweiterbaren Abschnitt unten.

1030

	Technische Information						Materialzusammensetzung und Behandlungen			Gewicht und Größe							Logistik		Klassifikation und Datenordnung	Zertifizierungen
tipo	Minimale Betriebstemperatur [°c]	Maximale Betriebstemperatur [°c]	Einführhilfe	Oberflächenbehandlung	Schraubengewinde	Querschnittsbereich des Kabels [mm²]	Material des Leitergehäuses	Weichglühen	Lötnaht	B [mm]	M [mm]	I [mm]	D [mm]	A [mm]	Ø [mm]	Abisolierlänge des Leiters [mm]	Mindestverpackungseinheiten [pce]	Standardverpackung [pce]	Zollcode	RoHS-konform
103034	-50	125	Ja	Verzinnung	M5	10	Elektrolytisches Kupfer mit einer Reinheit über 99.95 %	Ja	Ja	10.5	8.7	17	5.3	8.3	4.5	10				Yes
103036	-50	125	Ja	Verzinnung	M6	10	Elektrolytisches Kupfer mit einer Reinheit über 99.95 %	Ja	Ja	10.5	8.7	17	6.4	8.3	4.5	10				Yes
103038	-50	125	Ja	Verzinnung	M5	16	Elektrolytisches Kupfer mit einer Reinheit über 99.95 %	Ja	Ja	11	10	20	5.3	10	5.8	11				Yes
103040	-50	125	Ja	Verzinnung	M6	16	Elektrolytisches Kupfer mit einer Reinheit über 99.95 %	Ja	Ja	11	10	20	6.4	10	5.8	11				Yes
103042	-50	125	Ja	Verzinnung	M5	25	Elektrolytisches Kupfer mit einer Reinheit über 99.95 %	Ja	Ja	12	14	25	5.3	11	7.5	13				Yes
103044	-50	125	Ja	Verzinnung	M6	25	Elektrolytisches Kupfer mit einer Reinheit über 99.95 %	Ja	Ja	12	14	25	6.4	11	7.5	13	50	250	85369010	Yes

103034

Minimale Betriebstemperatur [°c] -50

Maximale Betriebstemperatur [°c] 125

Einführhilfe Ja

Oberflächenbehandlung Verzinnung

Schraubengewinde M5

Querschnittsbereich des Kabels [mm²] 10

Material des Leitergehäuses Elektrolytisches Kupfer mit einer Reinheit über 99.95 %

Weichglühen Ja

Lötnaht Ja

B [mm] 10.5

M [mm] 8.7

I [mm] 17

D [mm] 5.3

A [mm] 8.3

Ø [mm] 4.5

Abisolierlänge des Leiters [mm] 10

Mindestverpackungseinheiten [pce] –

Standardverpackung [pce] –

Zollcode –

RoHS-konform Yes

103036

Minimale Betriebstemperatur [°c] -50

Maximale Betriebstemperatur [°c] 125

Einführhilfe Ja

Oberflächenbehandlung Verzinnung

Schraubengewinde M6

Querschnittsbereich des Kabels [mm²] 10

Material des Leitergehäuses Elektrolytisches Kupfer mit einer Reinheit über 99.95 %

Weichglühen Ja

Lötnaht Ja

B [mm] 10.5

M [mm] 8.7

I [mm] 17

D [mm] 6.4

A [mm] 8.3

Ø [mm] 4.5

Abisolierlänge des Leiters [mm] 10

Mindestverpackungseinheiten [pce] –

Standardverpackung [pce] –

Zollcode –

RoHS-konform Yes

103038

Minimale Betriebstemperatur [°c] -50

Maximale Betriebstemperatur [°c] 125

Einführhilfe Ja

Oberflächenbehandlung Verzinnung

Schraubengewinde M5

Querschnittsbereich des Kabels [mm²] 16

Material des Leitergehäuses Elektrolytisches Kupfer mit einer Reinheit über 99.95 %

Weichglühen Ja

Lötnaht Ja

B [mm] 11

M [mm] 10

I [mm] 20

D [mm] 5.3

A [mm] 10

Ø [mm] 5.8

Abisolierlänge des Leiters [mm] 11

Mindestverpackungseinheiten [pce] –

Standardverpackung [pce] –

Zollcode –

RoHS-konform Yes

103040

Minimale Betriebstemperatur [°c] -50

Maximale Betriebstemperatur [°c] 125

Einführhilfe Ja

Oberflächenbehandlung Verzinnung

Schraubengewinde M6

Querschnittsbereich des Kabels [mm²] 16

Material des Leitergehäuses Elektrolytisches Kupfer mit einer Reinheit über 99.95 %

Weichglühen Ja

Lötnaht Ja

B [mm] 11

M [mm] 10

I [mm] 20

D [mm] 6.4

A [mm] 10

Ø [mm] 5.8

Abisolierlänge des Leiters [mm] 11

Mindestverpackungseinheiten [pce] –

Standardverpackung [pce] –

Zollcode –

RoHS-konform Yes

103042

Minimale Betriebstemperatur [°c] -50

Maximale Betriebstemperatur [°c] 125

Einführhilfe Ja

Oberflächenbehandlung Verzinnung

Schraubengewinde M5

Querschnittsbereich des Kabels [mm²] 25

Material des Leitergehäuses Elektrolytisches Kupfer mit einer Reinheit über 99.95 %

Weichglühen Ja

Lötnaht Ja

B [mm] 12

M [mm] 14

I [mm] 25

D [mm] 5.3

A [mm] 11

Ø [mm] 7.5

Abisolierlänge des Leiters [mm] 13

Mindestverpackungseinheiten [pce] –

Standardverpackung [pce] –

Zollcode –

RoHS-konform Yes

103044

Minimale Betriebstemperatur [°c] -50

Maximale Betriebstemperatur [°c] 125

Einführhilfe Ja

Oberflächenbehandlung Verzinnung

Schraubengewinde M6

Querschnittsbereich des Kabels [mm²] 25

Material des Leitergehäuses Elektrolytisches Kupfer mit einer Reinheit über 99.95 %

Weichglühen Ja

Lötnaht Ja

B [mm] 12

M [mm] 14

I [mm] 25

D [mm] 6.4

A [mm] 11

Ø [mm] 7.5

Abisolierlänge des Leiters [mm] 13

Mindestverpackungseinheiten [pce] 50

Standardverpackung [pce] 250

Zollcode 85369010

RoHS-konform Yes
