ANE-M Fine stranded TERMINALES DE OJAL

TERMINALES DE OJAL, PREAISLADOS EN PA 6.6., PARA CONDUCTORES DE COBRE DE ALTA FLEXIBILIDAD CLASE 5 E 6

Galería

ANE-M Fine stranded

TERMINALES DE OJAL, PREAISLADOS EN PA 6.6., PARA CONDUCTORES DE COBRE DE ALTA FLEXIBILIDAD CLASE 5 E 6

Características

Información técnica
Composición del material y tratamientos
Peso y tamaño
Logística
Clasificación y ordenamiento de datos
Certificaciones

Temperatura de trabajo mínima

-20 °C

Temperatura de trabajo máxima

115 °C

Temperatura máxima de trabajoen periodos breves

130 °C

Presencia del agujero piloto

Yes

Ángulo de flexión de la pala

0 °

Número de orificios

Color de la capa aislante

Negro RAL 9005

Tipo de aislamiento

parcial

Entrada de fácil inserción

Yes

Material del conductor

Cobre electrolítico con pureza superior al 99,95%.

Espesor mínimo del revestimiento de la superficie del conductor

3 µm

Tratamiento superficial del conductor

estañado

Material de la capa aislante

Poliamida PA6.6

Recocido

Yes

Distancia entre los orificios

0 mm

Tipo de embalaje

bag; box

Código electrónico

3684

Clase ETIM 7

Tube cable lug for copper conductors [EC001051]

Código arancelario

85369010

Cumple ROHS

Yes

ANE9-M

Rango de sección del cable 35 mm²

	Peso y tamaño														Logística

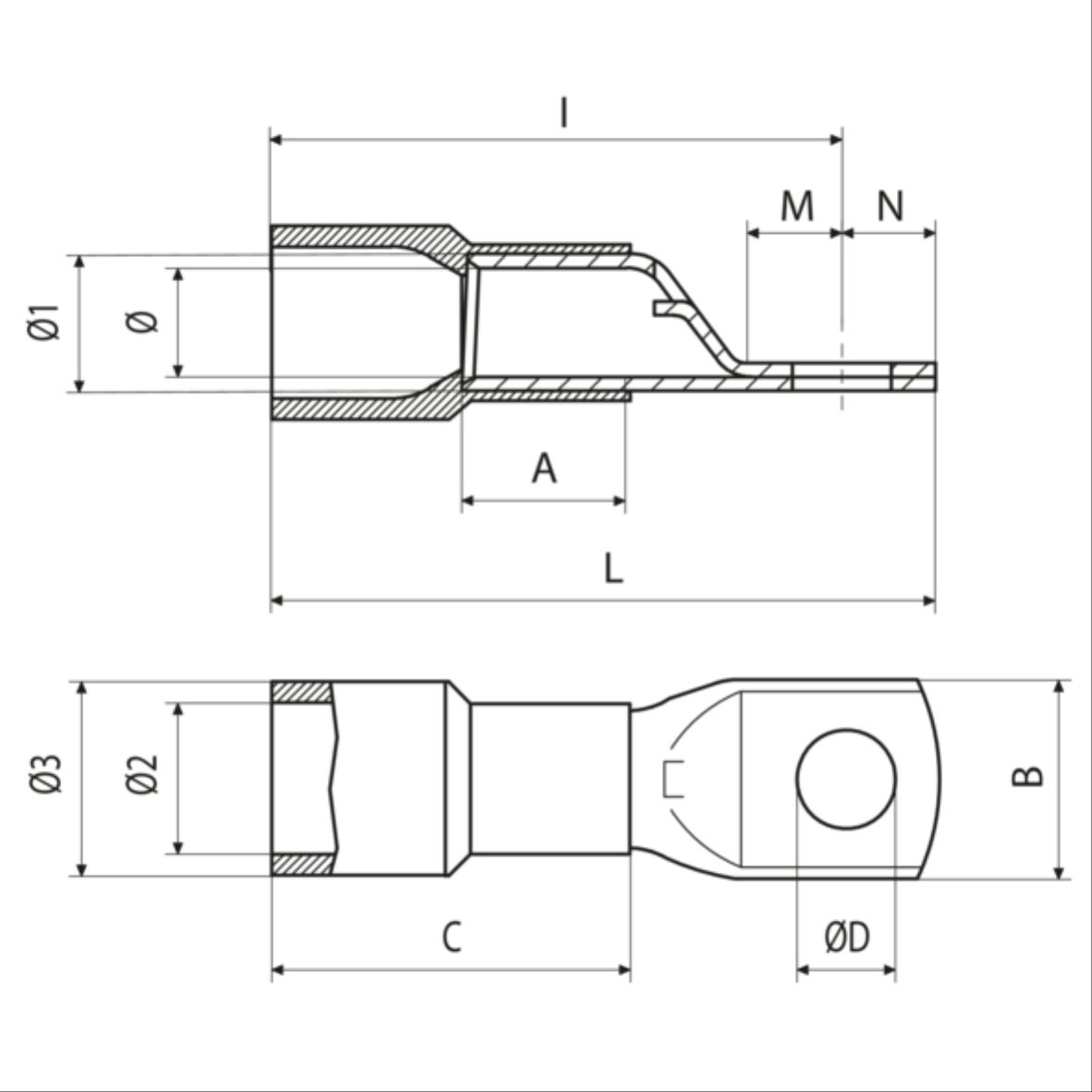

tipo	Diámetro de los tornillos	ØD [mm]	B [mm]	N [mm]	M [mm]	I [mm]	L [mm]	A [mm]	C [mm]	Ø2 [mm]	Ø3 [mm]	Ø [mm]	Longitud de pelado del cable [mm]	Peso bruto [g]	Unidad en embalaje mínimo [pce]	Unidad en embalaje estándar [pce]
ANE9-M6/15	M6	6.4	15	7	8	31.5	54	16.5	30.3	13.6	15.5	9.3	18	14,164	50	150
ANE9-M8	M8	8.4	17	8	9	32.5	56	16.5	30.3	13.6	15.5	9.3	18	14,800	50	150
ANE9-M10	M10	10.5	18.5	10	11	34.5	60	16.5	30.3	13.6	15.5	9.3	18	15,720	50	150
ANE9-M12	M12	13.2	21	12	14	37.5	65	16.5	30.3	13.6	15.5	9.3	18	16,120	50	150

ANE12-M

	Peso y tamaño															Logística
tipo	Diámetro de los tornillos	ØD [mm]	B [mm]	N [mm]	M [mm]	I [mm]	Rango de sección del cable [mm²]	L [mm]	A [mm]	C [mm]	Ø2 [mm]	Ø3 [mm]	Ø [mm]	Longitud de pelado del cable [mm]	Peso bruto [g]	Unidad en embalaje mínimo [pce]	Unidad en embalaje estándar [pce]
ANE12-M6/15	M6	6.4	15	7	8	33.5	6	59.5	16	35.8	15.7	18	11	21	18,720	25	50
ANE12-M8	M8	8.4	19.8	8	9	34.5	50	61.5	16	35.8	15.7	18	11	21	19,964	25	50
ANE12-M10	M10	10.5	19.8	10	11	36.5	50	65.5	16	35.8	15.7	18	11	21	20,800	25	50
ANE12-M10/19	M10	10.5	19	10	11	36.5	50	65.5	16	35.8	15.7	18	11	21	20,936	25	50
ANE12-M12	M12	13.2	22	12	14	39.5	50	70.5	16	35.8	15.7	18	11	21	21,920	25	50

ANE17-M

Rango de sección del cable 70 mm²

	Peso y tamaño														Logística
tipo	Diámetro de los tornillos	ØD [mm]	B [mm]	N [mm]	M [mm]	I [mm]	L [mm]	A [mm]	C [mm]	Ø2 [mm]	Ø3 [mm]	Ø [mm]	Longitud de pelado del cable [mm]	Peso bruto [g]	Unidad en embalaje mínimo [pce]	Unidad en embalaje estándar [pce]
ANE17-M6	M6	6.4	23	7	8	38	63.8	20	40	17.9	20.4	13	23	30,400	25	50
ANE17-M8	M8	8.4	23	8	9	39	65.8	20	40	17.9	20.4	13	23	30,320	25	50
ANE17-M10	M10	10.5	23	10	11	41	69.8	20	40	17.9	20.4	13	23	32,320	25	50
ANE17-M10/19	M10	10.5	19	10	11	41	69.8	20	40	17.9	20.4	13	23	31,200	25	100
ANE17-M12	M12	13.2	23	12	14	44	74.8	20	40	17.9	20.4	13	23	36,000	25	50
ANE17-M14	M14	15	25	12	15.5	45.5	76.3	20	40	17.9	20.4	13	23	33,720	25	50
ANE17-M16	M16	17	27	13.5	16.5	46.5	78.8	20	40	17.9	20.4	13	23	34,160	25	50

ANE20-M

Rango de sección del cable 95 mm²

	Peso y tamaño														Logística
tipo	Diámetro de los tornillos	ØD [mm]	B [mm]	N [mm]	M [mm]	I [mm]	L [mm]	A [mm]	C [mm]	Ø2 [mm]	Ø3 [mm]	Ø [mm]	Longitud de pelado del cable [mm]	Peso bruto [g]	Unidad en embalaje mínimo [pce]	Unidad en embalaje estándar [pce]
ANE20-M8	M8	8.4	27	8	9	42	70.6	23	42.6	20	22.7	15	25	42,240	25	50
ANE20-M10	M10	10.5	27	10	11	44	74.6	23	42.6	20	22.7	15	25	42,160	25	50
ANE20-M12	M12	13.2	27	12	14	47	79.6	23	42.6	20	22.7	15	25	46,640	25	50
ANE20-M14	M14	15	27	12	15.5	48.5	81.1	23	42.6	20	22.7	15	25	46,720	25	50
ANE20-M16	M16	15	27	13.5	16.5	49.5	83.6	23	42.6	20	22.7	15	25	46,720	25	50

ANE29-M

Rango de sección del cable 120 mm²

	Peso y tamaño														Logística
tipo	Diámetro de los tornillos	ØD [mm]	B [mm]	N [mm]	M [mm]	I [mm]	L [mm]	A [mm]	C [mm]	Ø2 [mm]	Ø3 [mm]	Ø [mm]	Longitud de pelado del cable [mm]	Peso bruto [g]	Unidad en embalaje mínimo [pce]	Unidad en embalaje estándar [pce]
ANE29-M10	M10	10.5	30	10	11	47.5	81.5	23	48	22.4	25.5	16.5	30	62,600	15	30
ANE29-M12	M12	13.2	30	12	14	50.5	86.5	23	48	22.4	25.5	16.5	30	65,680	15	30
ANE29-M14	M14	15	30	12	15.5	52	88.5	23	48	22.4	25.5	16.5	30	64,760	25	50
ANE29-M16	M16	17	30	13.5	16.5	53	90.5	23	48	22.4	25.5	16.5	30	65,416	25	50
ANE29-M20	M20	21	30	20	22	58.5	102.5	23	48	22.4	25.5	16.5	30	74,900	20	40

ANE35-M

Rango de sección del cable 150 mm²

	Peso y tamaño														Logística
tipo	Diámetro de los tornillos	ØD [mm]	B [mm]	N [mm]	M [mm]	I [mm]	L [mm]	A [mm]	C [mm]	Ø2 [mm]	Ø3 [mm]	Ø [mm]	Longitud de pelado del cable [mm]	Peso bruto [g]	Unidad en embalaje mínimo [pce]	Unidad en embalaje estándar [pce]
ANE35-M12	M12	13.2	34.2	14	14	57.5	95	20	50	25	28	19.2	32	96,867	15	30
ANE35-M14	M14	15	34.2	16	15.5	59.5	99	20	50	25	28	19.2	32	95,567	15	30
ANE35-M16	M16	17	34.2	17	16.5	60.5	101	20	50	25	28	19.2	32	96,267	15	30
ANE35-M20	M20	21	34.2	20	22	63.5	107	20	50	25	28	19.2	32	99,733	15	30
