AN EN IN ON UN-M

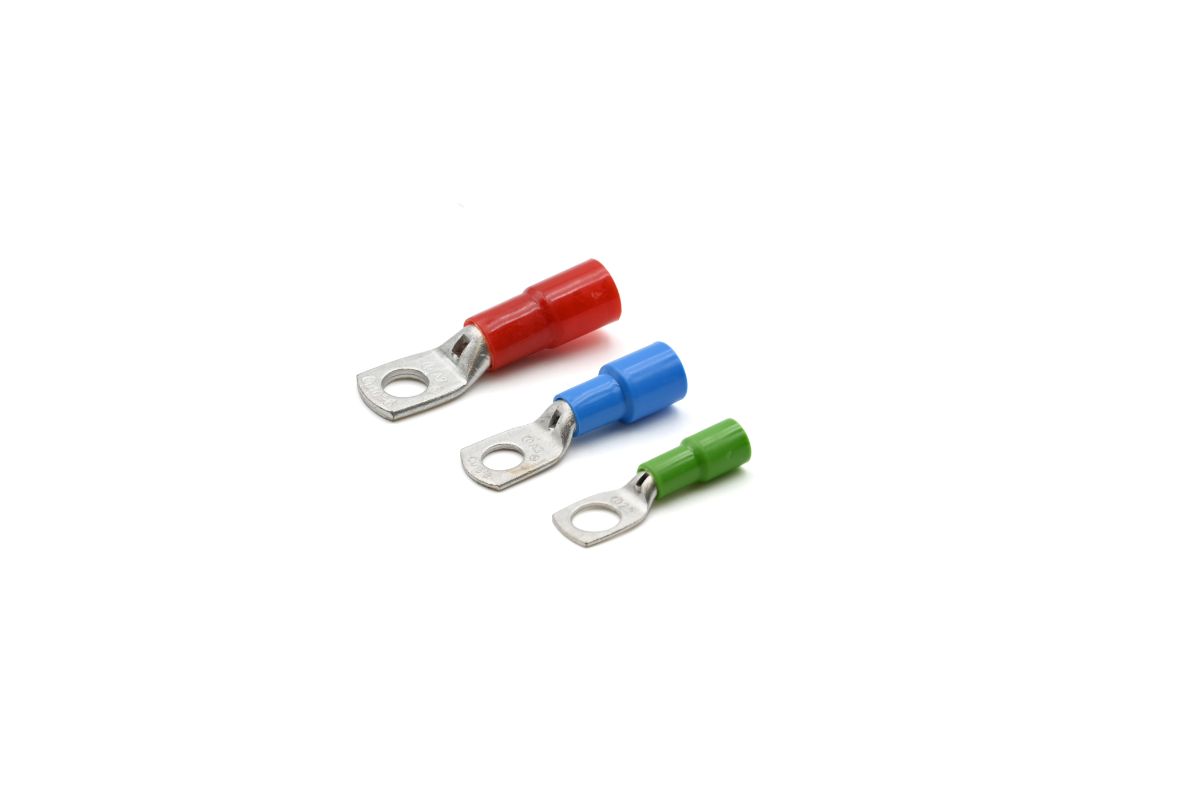

Capocorda ad occhiello, preisolato in pa 6.6, per conduttori in rame
Galleria
AN EN IN ON UN-M
Capocorda ad occhiello, preisolato in pa 6.6, per conduttori in rame
Descrizione
I capicorda ad occhiello preisolati sono realizzati con tubo di rame elettrolitico ad alta purezza e sottoposti a processi di ricottura e stagnatura elettrolitica per aumentare la resistenza alle sollecitazioni meccaniche e migliorare la durabilità della connessione.
Sono dotati di una camicetta isolante in PA6.6 privo di alogeni con sagomatura interna a imbuto, progettata per agevolare l'inserimento del conduttore e prevenire la strefolatura dei fili durante il cablaggio.
Il colletto integra un foro d’ispezione per verificare il corretto inserimento del conduttore.
Leggi tutto
Chiudi
Sono dotati di una camicetta isolante in PA6.6 privo di alogeni con sagomatura interna a imbuto, progettata per agevolare l'inserimento del conduttore e prevenire la strefolatura dei fili durante il cablaggio.
Il colletto integra un foro d’ispezione per verificare il corretto inserimento del conduttore.
Caratteristiche comuni in tabella.
Caratteristiche
Dettagli per tipo nella sezione espandibile sotto.
codice doganale
85369010
AN EN IN ON UN-M
| Informazioni tecniche | Composizione materiali e trattamenti | Peso e dimensioni | Logistica | Certificazioni | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tipo | Temperatura di esercizio minima [°c] | Temperatura di esercizio massima [°c] | Soglia di temperatura di esercizio per brevi periodi [°c] | Presenza foro spia | Numero fori patella | Colore camicetta isolante | Tipologia di isolamento | Presenza ingresso facilitato | Trattamento superficiale | Passo vite | Range sezione cavo (flessibile) [mm²] | Range sezione cavo (classe 2) [mm²] | Materiale del corpo conduttore | Materiale camicetta isolante | Ricottura | Privo di alogeni | ØD [mm] | B [mm] | N [mm] | M [mm] | I [mm] | L [mm] | A [mm] | C [mm] | Ø2 [mm] | Ø3 [mm] | Ø [mm] | Lunghezza spellatura cavo [mm] | Unità in imballo minimo [pce] | Unità in imballo standard [pce] | ROHS compliant | Certificazione EN 45545-2 (r22) | Certificazione EN 45545-2 (r23) |
| EN06-M3 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M3 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 3.2 | 6 | 3.5 | 4.5 | 13.5 | 27 | 6 | 16 | 6.9 | 8.5 | 2.4 | 7 | 100 | 2000 | Yes | HL2 | HL2 | |
| EN06-M4 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M4 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 4.3 | 7.5 | 4 | 5 | 14 | 28 | 6 | 16 | 6.9 | 8.5 | 2.4 | 7 | 100 | 1500 | Yes | HL2 | HL2 | |
| EN06-M3.5 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M3.5 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 3.7 | 6.5 | 3.5 | 4.5 | 13.5 | 27 | 6 | 16 | 6.9 | 8.5 | 2.4 | 7 | 100 | 2000 | HL2 | HL2 | ||
| EN06-M5 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M5 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 5.3 | 8.5 | 4.5 | 5.5 | 14.5 | 29 | 6 | 16 | 6.9 | 8.5 | 2.4 | 7 | 100 | 1500 | Yes | HL2 | HL2 | |
| EN06-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 6.4 | 9 | 5 | 6 | 15 | 30 | 6 | 16 | 6.9 | 8.5 | 2.4 | 7 | 100 | 1500 | Yes | HL2 | HL2 | |
| EN06-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 12 | 8 | 9 | 18 | 36 | 6 | 16 | 6.9 | 8.5 | 2.4 | 7 | 100 | 1000 | Yes | HL2 | HL2 | |
| IN06-M3 | -20 | 115 | 130 | Sì | 1 | verde | parziale | Sì | stagnatura | M3 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 3.2 | 6 | 3.5 | 4.5 | 13.5 | 25.1 | 6 | 15.1 | 5.3 | 5.5 | 2.4 | 7 | 100 | 2500 | Yes | HL2 | HL2 | ||
| IN06-M3.5 | -20 | 115 | 130 | Sì | 1 | verde | parziale | Sì | stagnatura | M3.5 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 3.7 | 6.5 | 3.5 | 4.5 | 13.5 | 26.1 | 6 | 15.1 | 5.3 | 5.5 | 2.4 | 7 | 100 | 100 | HL2 | HL2 | |||
| IN06-M4 | -20 | 115 | 130 | Sì | 1 | verde | parziale | Sì | stagnatura | M4 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 4.3 | 7.5 | 4 | 5 | 14 | 26.1 | 6 | 15.1 | 5.3 | 5.5 | 2.4 | 7 | 100 | 2000 | Yes | HL2 | HL2 | ||
| IN06-M5 | -20 | 115 | 130 | Sì | 1 | verde | parziale | Sì | stagnatura | M5 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 5.3 | 8.5 | 4.5 | 5.5 | 14.5 | 27.1 | 6 | 15.1 | 5.3 | 5.5 | 2.4 | 7 | 100 | 2000 | Yes | HL2 | HL2 | ||
| IN06-M6 | -20 | 115 | 130 | Sì | 1 | verde | parziale | Sì | stagnatura | M6 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 9 | 5 | 6 | 15 | 28.1 | 6 | 15.1 | 5.3 | 5.5 | 2.4 | 7 | 100 | 2000 | Yes | HL2 | HL2 | ||
| IN06-M8 | -20 | 115 | 130 | Sì | 1 | verde | parziale | Sì | stagnatura | M8 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 12 | 8 | 9 | 18 | 34.1 | 6 | 15.1 | 5.3 | 5.5 | 2.4 | 7 | 100 | 1000 | Yes | HL2 | HL2 | ||
| AN06-M3 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M3 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 3.2 | 6 | 3.5 | 4.5 | 13.5 | 23.8 | 6 | 12.8 | 4.1 | 5.5 | 2.4 | 7 | 100 | 3000 | Yes | HL2 | HL2 | ||
| AN06-M3.5 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M3.5 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 3.7 | 6.5 | 3.5 | 4.5 | 13.5 | 23.8 | 6 | 12.8 | 4.1 | 5.5 | 2.4 | 7 | 100 | 3000 | Yes | HL2 | HL2 | ||
| AN06-M4 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M4 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 4.3 | 7.5 | 4 | 5 | 14 | 24.8 | 6 | 12.8 | 4.1 | 5.5 | 2.4 | 7 | 100 | 2500 | Yes | HL2 | HL2 | ||
| AN06-M5 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M5 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 5.3 | 8.5 | 4.5 | 5.5 | 14.5 | 25.8 | 6 | 12.8 | 4.1 | 5.5 | 2.4 | 7 | 100 | 3000 | Yes | HL2 | HL2 | ||
| AN06-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 9 | 5 | 6 | 15 | 26.8 | 6 | 12.8 | 4.1 | 5.5 | 2.4 | 7 | 100 | 3000 | Yes | HL2 | HL2 | ||
| AN06-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 12 | 8 | 9 | 18 | 32.8 | 6 | 12.8 | 4.1 | 5.5 | 2.4 | 7 | 100 | 2000 | Yes | HL2 | HL2 | ||
| ENR06-M3 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M3 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 3.2 | 6 | 3.5 | 4.5 | 13.5 | 26 | 6 | 16.1 | 6 | 7.5 | 2.4 | 7 | 100 | 2000 | Yes | HL2 | HL2 | |
| ENR06-M3.5 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M3.5 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 3.7 | 6.5 | 3.5 | 4.5 | 13.5 | 27.1 | 6 | 16.1 | 6 | 7.5 | 2.4 | 7 | 100 | 100 | HL2 | HL2 | ||
| ENR06-M4 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M4 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 4.3 | 7.5 | 4 | 5 | 14 | 28.1 | 6 | 16.1 | 6 | 7.5 | 2.4 | 7 | 100 | 2000 | HL2 | HL2 | ||
| ENR06-M5 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M5 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 5.3 | 8.5 | 4.5 | 5.5 | 14.5 | 28 | 6 | 16.1 | 6 | 7.5 | 2.4 | 7 | 100 | 2000 | Yes | HL2 | HL2 | |
| ENR06-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 6.4 | 9 | 5 | 6 | 15 | 29 | 6 | 16.1 | 6 | 7.5 | 2.4 | 7 | 100 | 1500 | Yes | HL2 | HL2 | |
| ENR06-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 1.5 - 2.5 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 12 | 8 | 9 | 18 | 35 | 6 | 16.1 | 6 | 7.5 | 2.4 | 7 | 100 | 100 | Yes | HL2 | HL2 | |
| IN1-M3 | -20 | 115 | 130 | Sì | 1 | trasparente | parziale | Sì | stagnatura | M3 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 3.2 | 7.5 | 3.5 | 4.5 | 17 | 30.6 | 8 | 18.1 | 6.6 | 8 | 3.6 | 9 | 100 | 1500 | HL2 | HL2 | |||
| IN1-M4 | -20 | 115 | 130 | Sì | 1 | trasparente | parziale | Sì | stagnatura | M4 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 4.3 | 8 | 4 | 5 | 17.5 | 31.6 | 8 | 18.1 | 6.6 | 8 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | ||
| IN1-M5 | -20 | 115 | 130 | Sì | 1 | trasparente | parziale | Sì | stagnatura | M5 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 5.3 | 9 | 6 | 6.5 | 19 | 35.1 | 8 | 18.1 | 6.6 | 8 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | ||
| IN1-M6 | -20 | 115 | 130 | Sì | 1 | trasparente | parziale | Sì | stagnatura | M6 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 11 | 6 | 7 | 19.5 | 35.6 | 8 | 18.1 | 6.6 | 8 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | ||
| IN1-M8 | -20 | 115 | 130 | Sì | 1 | trasparente | parziale | Sì | stagnatura | M8 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 14 | 8 | 9 | 21.5 | 39.6 | 8 | 18.1 | 6.6 | 8 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | ||
| IN1-M10 | -20 | 115 | 130 | Sì | 1 | trasparente | parziale | Sì | stagnatura | M10 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 16.5 | 10 | 11 | 24 | 44.1 | 8 | 18.1 | 6.6 | 8 | 3.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | ||
| AN1-M3 | -20 | 115 | 130 | Sì | 1 | giallo | parziale | Sì | stagnatura | M3 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 3.2 | 7.5 | 3.5 | 4.5 | 17 | 27.5 | 8 | 15 | 5.3 | 6.8 | 3.6 | 9 | 100 | 1000 | HL2 | HL2 | |||
| AN1-M3.5 | -20 | 115 | 130 | Sì | 1 | giallo | parziale | Sì | stagnatura | M3.5 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 3.7 | 7.5 | 3.5 | 4.5 | 17 | 27.5 | 8 | 15 | 5.3 | 6.8 | 3.6 | 9 | 100 | 1000 | HL2 | HL2 | |||
| AN1-M4 | -20 | 115 | 130 | Sì | 1 | giallo | parziale | Sì | stagnatura | M4 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 4.3 | 8 | 4 | 5 | 17.5 | 28.5 | 8 | 15 | 5.3 | 6.8 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | ||
| AN1-M5 | -20 | 115 | 130 | Sì | 1 | giallo | parziale | Sì | stagnatura | M5 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 5.3 | 9 | 6 | 6.5 | 19 | 32 | 8 | 15 | 5.3 | 6.8 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | ||
| AN1-M6 | -20 | 115 | 130 | Sì | 1 | giallo | parziale | Sì | stagnatura | M6 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 11 | 6 | 7 | 19.5 | 32.5 | 8 | 15 | 5.3 | 6.8 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | ||
| AN1-M8 | -20 | 115 | 130 | Sì | 1 | giallo | parziale | Sì | stagnatura | M8 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 14 | 8 | 9 | 21.5 | 36.5 | 8 | 15 | 5.3 | 6.8 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | ||
| AN1-M10 | -20 | 115 | 130 | Sì | 1 | giallo | parziale | Sì | stagnatura | M10 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 16.5 | 10 | 11 | 24 | 41 | 8 | 15 | 5.3 | 6.8 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | ||
| EN1-M3 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M3 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 3.2 | 7.5 | 3.5 | 4.5 | 17 | 35.8 | 8 | 23.3 | 14.1 | 15.5 | 3.6 | 9 | 100 | 100 | HL2 | HL2 | ||
| EN1-M3.5 | 100 | 100 | |||||||||||||||||||||||||||||||
| EN1-M4 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M4 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 4.3 | 8 | 4 | 5 | 17.5 | 36.8 | 8 | 23.3 | 14.1 | 15.5 | 3.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | |
| EN1-M5 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M5 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 5.3 | 9 | 6 | 6.5 | 19 | 40.3 | 8 | 23.3 | 14.1 | 15.5 | 3.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | |
| EN1-M6 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M6 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 6.4 | 11 | 6 | 7 | 19.5 | 40.8 | 8 | 23.3 | 14.1 | 15.5 | 3.6 | 9 | 100 | 400 | Yes | HL2 | HL2 | |
| EN1-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 14 | 8 | 9 | 21.5 | 44.8 | 8 | 23.3 | 14.1 | 15.5 | 3.6 | 9 | 100 | 400 | Yes | HL2 | HL2 | |
| EN1-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 16.5 | 10 | 11 | 24 | 49.3 | 8 | 23.3 | 14.1 | 15.5 | 3.6 | 9 | 100 | 400 | Yes | HL2 | HL2 | |
| ON1-M3 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M3 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 3.2 | 7.5 | 3.5 | 4.5 | 17 | 32.5 | 8 | 20 | 7.6 | 9 | 3.6 | 9 | 100 | 1000 | HL2 | HL2 | ||
| ON1-M4 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M4 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 4.3 | 8 | 4 | 5 | 17.5 | 33.5 | 8 | 20 | 7.6 | 9 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | |
| ON1-M5 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M5 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 5.3 | 9 | 6 | 6.5 | 19 | 37 | 8 | 20 | 7.6 | 9 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | |
| ON1-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 6.4 | 11 | 6 | 7 | 19.5 | 37.5 | 8 | 20 | 7.6 | 9 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | |
| ON1-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 14 | 8 | 9 | 21.5 | 41.5 | 8 | 20 | 7.6 | 9 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | |
| ON1-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 16.5 | 10 | 11 | 24 | 46 | 8 | 20 | 7.6 | 9 | 3.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | |
| UN1-M3 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M3 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 3.2 | 7.5 | 3.5 | 4.5 | 17 | 32.1 | 8 | 19.6 | 8.7 | 10 | 3.6 | 9 | 100 | 1000 | HL2 | HL2 | |||
| UN1-M4 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M4 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 4.3 | 8 | 4 | 5 | 17.5 | 33.1 | 8 | 19.6 | 8.7 | 10 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | ||
| UN1-M5 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M5 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 5.3 | 9 | 6 | 6.5 | 19 | 36.6 | 8 | 19.6 | 8.7 | 10 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | ||
| UN1-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 11 | 6 | 7 | 19.5 | 37.1 | 8 | 19.6 | 8.7 | 10 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | ||
| UN1-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 14 | 8 | 9 | 21.5 | 41.4 | 8 | 19.6 | 8.7 | 10 | 3.6 | 9 | 100 | 1000 | Yes | HL2 | HL2 | ||
| UN1-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 4 - 6 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 16.5 | 10 | 11 | 24 | 45.6 | 8 | 19.6 | 8.7 | 10 | 3.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | ||
| IN2-M4 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M4 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 4.3 | 10 | 4 | 5 | 18.5 | 38 | 8 | 23.8 | 10.8 | 12 | 4.6 | 9 | 100 | 500 | HL2 | HL2 | ||
| IN2-M5 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M5 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 5.3 | 10 | 6 | 6.5 | 20 | 41.5 | 8 | 23.8 | 10.8 | 12 | 4.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | |
| IN2-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 11 | 6 | 7 | 20.5 | 42 | 8 | 23.8 | 10.8 | 12 | 4.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | |
| IN2-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 15 | 8 | 9 | 22.5 | 46 | 8 | 23.8 | 10.8 | 12 | 4.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | |
| IN2-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 18 | 10 | 11 | 24.5 | 50 | 8 | 23.8 | 10.8 | 12 | 4.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | |
| IN2-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 19 | 12 | 14 | 27.5 | 55 | 8 | 23.8 | 10.8 | 12 | 4.6 | 9 | 100 | 100 | Yes | HL2 | HL2 | |
| AN2-M4 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M4 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 4.3 | 10 | 4 | 5 | 18.5 | 34.1 | 8 | 21 | 8 | 9.5 | 4.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | |
| AN2-M5 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M5 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 5.3 | 10 | 6 | 6.5 | 20 | 37.6 | 8 | 21 | 8 | 9.5 | 4.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | |
| AN2-M6 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M6 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 11 | 6 | 7 | 20.5 | 38.1 | 8 | 21 | 8 | 9.5 | 4.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | |
| AN2-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 15 | 8 | 9 | 22.5 | 42.1 | 8 | 21 | 8 | 9.5 | 4.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | |
| AN2-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 18 | 10 | 11 | 24.5 | 46.1 | 8 | 21 | 8 | 9.5 | 4.6 | 9 | 100 | 500 | Yes | HL2 | HL2 | |
| AN2-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 19 | 12 | 14 | 27.5 | 51 | 8 | 21 | 8 | 9.5 | 4.6 | 9 | 100 | 500 | HL2 | HL2 | ||
| EN2-M4 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M4 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 4.3 | 10 | 4 | 5 | 18.5 | 38 | 8 | 25.1 | 15.1 | 16.7 | 4.6 | 9 | 100 | 100 | Yes | HL2 | HL2 |
| EN2-M5 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M5 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 5.3 | 10 | 6 | 6.5 | 20 | 41.5 | 8 | 25.1 | 15.1 | 16.7 | 4.6 | 9 | 100 | 300 | HL2 | HL2 | |
| EN2-M6 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M6 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 6.4 | 11 | 6 | 7 | 20.5 | 42 | 8 | 25.1 | 15.1 | 16.7 | 4.6 | 9 | 100 | 300 | Yes | HL2 | HL2 |
| EN2-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 15 | 8 | 9 | 22.5 | 46 | 8 | 25.1 | 15.1 | 16.7 | 4.6 | 9 | 100 | 300 | Yes | HL2 | HL2 |
| EN2-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 18 | 10 | 11 | 24.5 | 50 | 8 | 25.1 | 15.1 | 16.7 | 4.6 | 9 | 100 | 300 | Yes | HL2 | HL2 |
| EN2-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 19 | 12 | 14 | 27.5 | 55 | 8 | 25.1 | 15.1 | 16.7 | 4.6 | 9 | 100 | 200 | Yes | HL2 | HL2 |
| ENR2-M4 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M4 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 4.3 | 10 | 4 | 5 | 18.5 | 39 | 8 | 26.1 | 12.5 | 14 | 4.6 | 9 | 100 | 100 | HL2 | HL2 | |
| ENR2-M5 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M5 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 5.3 | 10 | 6 | 6.5 | 20 | 42.5 | 8 | 26.1 | 12.5 | 14 | 4.6 | 9 | 100 | 300 | Yes | HL2 | HL2 |
| ENR2-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 6.4 | 11 | 6 | 7 | 20.5 | 43 | 8 | 26.1 | 12.5 | 14 | 4.6 | 9 | 100 | 300 | Yes | HL2 | HL2 |
| ENR2-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 15 | 8 | 9 | 22.5 | 47 | 8 | 26.1 | 12.5 | 14 | 4.6 | 9 | 100 | 300 | HL2 | HL2 | |
| ENR2-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 18 | 10 | 11 | 24.5 | 51 | 8 | 26.1 | 12.5 | 14 | 4.6 | 9 | 100 | 300 | Yes | HL2 | HL2 |
| ENR2-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 10 | 10 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 19 | 12 | 14 | 27.5 | 56 | 8 | 26.1 | 12.5 | 14 | 4.6 | 9 | 100 | 100 | HL2 | HL2 | |
| AN3-M4 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M4 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 4.3 | 11.5 | 4 | 5 | 21.5 | 38.6 | 11.5 | 24 | 9.2 | 10.5 | 5.8 | 13 | 100 | 500 | Yes | HL2 | HL2 | |
| AN3-M5 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M5 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 5.3 | 11.5 | 6 | 6.5 | 23 | 42.1 | 11.5 | 24 | 9.2 | 10.5 | 5.8 | 13 | 100 | 500 | Yes | HL2 | HL2 | |
| AN3-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 11.5 | 6 | 7 | 23.5 | 42.6 | 11.5 | 24 | 9.2 | 10.5 | 5.8 | 13 | 100 | 500 | Yes | HL2 | HL2 | |
| AN3-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 15 | 8 | 9 | 25.5 | 46.6 | 11.5 | 24 | 9.2 | 10.5 | 5.8 | 13 | 100 | 500 | Yes | HL2 | HL2 | |
| AN3-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 18 | 10 | 11 | 27.5 | 50.6 | 11.5 | 24 | 9.2 | 10.5 | 5.8 | 13 | 100 | 400 | Yes | HL2 | HL2 | |
| AN3-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 20 | 12 | 14 | 32 | 57.1 | 11.5 | 24 | 9.2 | 10.5 | 5.8 | 13 | 100 | 500 | Yes | HL2 | HL2 | |
| EN3-M4 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M4 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 4.3 | 11.5 | 4 | 5 | 21.5 | 40.5 | 11.5 | 25.7 | 11.7 | 13.4 | 5.8 | 13 | 100 | 500 | HL2 | HL2 | |
| EN3-M5 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M5 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 5.3 | 11.5 | 6 | 6.5 | 23 | 44 | 11.5 | 25.7 | 11.7 | 13.4 | 5.8 | 13 | 100 | 400 | Yes | HL2 | HL2 |
| EN3-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 6.4 | 11.5 | 6 | 7 | 23.5 | 44.5 | 11.5 | 25.7 | 11.7 | 13.4 | 5.8 | 13 | 100 | 400 | Yes | HL2 | HL2 |
| EN3-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 15 | 8 | 9 | 25.5 | 48.5 | 11.5 | 25.7 | 11.7 | 13.4 | 5.8 | 13 | 100 | 300 | Yes | HL2 | HL2 |
| EN3-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 18 | 10 | 11 | 27.5 | 52.5 | 11.5 | 25.7 | 11.7 | 13.4 | 5.8 | 13 | 100 | 300 | Yes | HL2 | HL2 |
| EN3-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 20 | 12 | 14 | 32 | 59 | 11.5 | 25.7 | 11.7 | 13.4 | 5.8 | 13 | 100 | 100 | Yes | HL2 | HL2 |
| IN3-M4 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M4 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 4.3 | 11.5 | 4 | 5 | 21.5 | 42.8 | 11.5 | 27.9 | 16.9 | 18.6 | 5.8 | 13 | 100 | 200 | HL2 | HL2 | ||
| IN3-M5 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M5 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 5.3 | 11.5 | 6 | 6.5 | 23 | 46.3 | 11.5 | 27.9 | 16.9 | 18.6 | 5.8 | 13 | 100 | 200 | Yes | HL2 | HL2 | |
| IN3-M6 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M6 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 11.5 | 6 | 7 | 23.5 | 46.8 | 11.5 | 27.9 | 16.9 | 18.6 | 5.8 | 13 | 100 | 200 | Yes | HL2 | HL2 | |
| IN3-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 15 | 8 | 9 | 25.5 | 50.8 | 11.5 | 27.9 | 16.9 | 18.6 | 5.8 | 13 | 100 | 200 | Yes | HL2 | HL2 | |
| IN3-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 18 | 10 | 11 | 27.5 | 54.8 | 11.5 | 27.9 | 16.9 | 18.6 | 5.8 | 13 | 100 | 200 | Yes | HL2 | HL2 | |
| IN3-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 16 | 16 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 20 | 12 | 14 | 32 | 44 | 11.5 | 27.9 | 16.9 | 18.6 | 5.8 | 13 | 100 | 200 | HL2 | HL2 | ||
| AN5-M4 | -20 | 115 | 130 | Sì | 1 | giallo | parziale | Sì | stagnatura | M4 | 25 | 25 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 4.3 | 14 | 4 | 5 | 24 | 41 | 10.5 | 25 | 11.1 | 13 | 7 | 12 | 100 | 100 | Yes | HL2 | HL2 | |
| AN5-M5 | -20 | 115 | 130 | Sì | 1 | giallo | parziale | Sì | stagnatura | M5 | 25 | 25 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 5.3 | 14 | 6 | 6.5 | 25.5 | 44.5 | 10.5 | 25 | 11.1 | 13 | 7 | 12 | 100 | 300 | Yes | HL2 | HL2 | |
| AN5-M6 | -20 | 115 | 130 | Sì | 1 | giallo | parziale | Sì | stagnatura | M6 | 25 | 25 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 14 | 6 | 7 | 26 | 45 | 10.5 | 25 | 11.1 | 13 | 7 | 12 | 100 | 300 | Yes | HL2 | HL2 | |
| AN5-M8 | -20 | 115 | 130 | Sì | 1 | giallo | parziale | Sì | stagnatura | M8 | 25 | 25 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 15 | 8 | 9 | 28 | 49 | 10.5 | 25 | 11.1 | 13 | 7 | 12 | 100 | 300 | Yes | HL2 | HL2 | |
| AN5-M10 | -20 | 115 | 130 | Sì | 1 | giallo | parziale | Sì | stagnatura | M10 | 25 | 25 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 18 | 10 | 11 | 30 | 53 | 10.5 | 25 | 11.1 | 13 | 7 | 12 | 100 | 300 | Yes | HL2 | HL2 | |
| AN5-M12 | -20 | 115 | 130 | Sì | 1 | giallo | parziale | Sì | stagnatura | M12 | 25 | 25 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 21 | 12 | 14 | 33 | 58 | 10.5 | 25 | 11.1 | 13 | 7 | 12 | 100 | 300 | Yes | HL2 | HL2 | |
| AN7-M5 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M5 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 5.3 | 17 | 6 | 6.5 | 28 | 47.5 | 13.2 | 27.5 | 11.9 | 14 | 8.9 | 15 | 100 | 200 | HL2 | HL2 | ||
| AN7-M6 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M6 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 17 | 6 | 7 | 28.5 | 48 | 13.2 | 27.5 | 11.9 | 14 | 8.9 | 15 | 100 | 200 | Yes | HL2 | HL2 | |
| AN7-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 17 | 8 | 9 | 30.5 | 52 | 13.2 | 27.5 | 11.9 | 14 | 8.9 | 15 | 100 | 200 | Yes | HL2 | HL2 | |
| AN7-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 19 | 10 | 11 | 32.5 | 56 | 13.2 | 27.5 | 11.9 | 14 | 8.9 | 15 | 50 | 100 | Yes | HL2 | HL2 | |
| AN7-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 21 | 12 | 14 | 35.5 | 61 | 13.2 | 27.5 | 11.9 | 14 | 8.9 | 15 | 100 | 200 | HL2 | HL2 | ||
| IN7-M5 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M5 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 5.3 | 17 | 6 | 6.5 | 28 | 56.2 | 13.2 | 36.1 | 18.7 | 20.5 | 8.9 | 15 | 50 | 150 | HL2 | HL2 | ||
| IN7-M6 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M6 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 17 | 6 | 7 | 28.5 | 56.7 | 13.2 | 36.1 | 18.7 | 20.5 | 8.9 | 15 | 50 | 150 | Yes | HL2 | HL2 | |
| IN7-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 17 | 8 | 9 | 30.5 | 60.7 | 13.2 | 36.1 | 18.7 | 20.5 | 8.9 | 15 | 50 | 150 | Yes | HL2 | HL2 | |
| IN7-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 19 | 10 | 11 | 32.5 | 64.7 | 13.2 | 36.1 | 18.7 | 20.5 | 8.9 | 15 | 50 | 100 | Yes | HL2 | HL2 | |
| IN7-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 21 | 12 | 14 | 35.5 | 69.7 | 13.2 | 36.1 | 18.7 | 20.5 | 8.9 | 15 | 50 | 100 | HL2 | HL2 | ||
| EN7-M5 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M5 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 5.3 | 17 | 6 | 6.5 | 28 | 46.7 | 13.2 | 26.5 | 13 | 15 | 8.9 | 15 | 100 | 100 | HL2 | HL2 | |
| EN7-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 6.4 | 17 | 6 | 7 | 28.5 | 47.2 | 13.2 | 26.5 | 13 | 15 | 8.9 | 15 | 100 | 200 | Yes | HL2 | HL2 |
| EN7-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 17 | 8 | 9 | 30.5 | 51.2 | 13.2 | 26.5 | 13 | 15 | 8.9 | 15 | 100 | 200 | Yes | HL2 | HL2 |
| EN7-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 19 | 10 | 11 | 32.5 | 55.2 | 13.2 | 26.5 | 13 | 15 | 8.9 | 15 | 100 | 200 | Yes | HL2 | HL2 |
| EN7-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 25 - 35 | 35 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 21 | 12 | 14 | 35.5 | 60.2 | 13.2 | 26.5 | 13 | 15 | 8.9 | 15 | 100 | 200 | Yes | HL2 | HL2 |
| AN10-M6 | -20 | 115 | 130 | Sì | 1 | trasparente | parziale | Sì | stagnatura | M6 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 19 | 7 | 8 | 31.5 | 53 | 16.5 | 30.5 | 13.8 | 15.8 | 10 | 19 | 50 | 200 | Yes | HL2 | HL2 | |
| AN10-M8 | -20 | 115 | 130 | Sì | 1 | trasparente | parziale | Sì | stagnatura | M8 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 19 | 8 | 9 | 32.5 | 55 | 16.5 | 30.5 | 13.8 | 15.8 | 10 | 19 | 50 | 200 | HL2 | HL2 | ||
| AN10-M10 | -20 | 115 | 130 | Sì | 1 | trasparente | parziale | Sì | stagnatura | M10 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 20 | 9.5 | 11.5 | 35 | 59 | 16.5 | 30.5 | 13.8 | 15.8 | 10 | 19 | 50 | 200 | Yes | HL2 | HL2 | |
| AN10-M12 | -20 | 115 | 130 | Sì | 1 | trasparente | parziale | Sì | stagnatura | M12 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 21 | 12 | 12 | 35.5 | 62 | 16.5 | 30.5 | 13.8 | 15.8 | 10 | 19 | 50 | 150 | HL2 | HL2 | ||
| AN10-M14 | -20 | 115 | 130 | Sì | 1 | trasparente | parziale | Sì | stagnatura | M14 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 25 | 14 | 16 | 41.5 | 70 | 16.5 | 30.5 | 13.8 | 15.8 | 10 | 19 | 50 | 100 | HL2 | HL2 | ||
| AN10-M16 | -20 | 115 | 130 | Sì | 1 | trasparente | parziale | Sì | stagnatura | M16 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 26 | 16 | 18 | 43.5 | 74 | 16.5 | 30.5 | 13.8 | 15.8 | 10 | 19 | 50 | 100 | HL2 | HL2 | ||
| IN10-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 19 | 7 | 8 | 31.5 | 54.3 | 16.5 | 33.8 | 15 | 17 | 10 | 19 | 50 | 100 | HL2 | HL2 | ||
| IN10-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 19 | 8 | 9 | 32.5 | 56.3 | 16.5 | 33.8 | 15 | 17 | 10 | 19 | 50 | 100 | HL2 | HL2 | ||
| IN10-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 20 | 9.5 | 11.5 | 35 | 60.3 | 16.5 | 33.8 | 15 | 17 | 10 | 19 | 50 | 150 | HL2 | HL2 | ||
| IN10-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 21 | 12 | 12 | 35.5 | 63.3 | 16.5 | 33.8 | 15 | 17 | 10 | 19 | 50 | 100 | HL2 | HL2 | ||
| IN10-M14 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M14 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 25 | 14 | 16 | 41.5 | 71.3 | 16.5 | 33.8 | 15 | 17 | 10 | 19 | 50 | 50 | HL2 | HL2 | ||
| IN10-M16 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M16 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 26 | 16 | 18 | 43.5 | 75.3 | 16.5 | 33.8 | 15 | 17 | 10 | 19 | 50 | 50 | HL2 | HL2 | ||
| ENR10-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 6.4 | 19 | 7 | 8 | 31.5 | 57.5 | 16.5 | 37 | 17.3 | 19 | 10 | 19 | 50 | 100 | HL2 | HL2 | |
| ENR10-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 19 | 8 | 9 | 32.5 | 59.5 | 16.5 | 37 | 17.3 | 19 | 10 | 19 | 50 | 100 | Yes | HL2 | HL2 |
| ENR10-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 20 | 9.5 | 11.5 | 35 | 63.5 | 16.5 | 37 | 17.3 | 19 | 10 | 19 | 50 | 100 | Yes | HL2 | HL2 |
| ENR10-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 21 | 12 | 12 | 35.5 | 66.5 | 16.5 | 37 | 17.3 | 19 | 10 | 19 | 50 | 100 | HL2 | HL2 | |
| ENR10-M14 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M14 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 15 | 25 | 14 | 16 | 41.5 | 74.5 | 16.5 | 37 | 17.3 | 19 | 10 | 19 | 50 | 50 | HL2 | HL2 | |
| ENR10-M16 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M16 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 17 | 26 | 16 | 18 | 43.5 | 78.5 | 16.5 | 37 | 17.3 | 19 | 10 | 19 | 50 | 50 | HL2 | HL2 | |
| EN10-M6 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M6 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 6.4 | 19 | 7 | 8 | 31.5 | 60.5 | 16.5 | 40 | 20.2 | 22 | 10 | 19 | 50 | 100 | Yes | HL2 | HL2 |
| EN10-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 19 | 8 | 9 | 32.5 | 62.5 | 16.5 | 40 | 20.2 | 22 | 10 | 19 | 50 | 100 | Yes | HL2 | HL2 |
| EN10-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 20 | 9.5 | 11.5 | 35 | 66.5 | 16.5 | 40 | 20.2 | 22 | 10 | 19 | 50 | 100 | Yes | HL2 | HL2 |
| EN10-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 21 | 12 | 12 | 35.5 | 69.5 | 16.5 | 40 | 20.2 | 22 | 10 | 19 | 50 | 100 | HL2 | HL2 | |
| EN10-M14 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M14 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 15 | 25 | 14 | 16 | 41.5 | 77.5 | 16.5 | 40 | 20.2 | 22 | 10 | 19 | 50 | 50 | Yes | HL2 | HL2 |
| EN10-M16 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M16 | 35 | 50 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 17 | 26 | 16 | 18 | 43.5 | 81.5 | 16.5 | 40 | 20.2 | 22 | 10 | 19 | 50 | 100 | HL2 | HL2 | |
| IN14-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 21 | 7 | 8 | 37 | 64 | 18 | 39 | 16.9 | 19.2 | 11.3 | 20 | 50 | 100 | HL2 | HL2 | ||
| IN14-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 21 | 8 | 9 | 38 | 66 | 18 | 39 | 16.9 | 19.2 | 11.3 | 20 | 50 | 100 | HL2 | HL2 | ||
| IN14-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 21 | 10 | 11 | 40 | 70 | 18 | 39 | 16.9 | 19.2 | 11.3 | 20 | 50 | 100 | Yes | HL2 | HL2 | |
| IN14-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 22 | 12 | 14 | 43 | 75 | 18 | 39 | 16.9 | 19.2 | 11.3 | 20 | 50 | 100 | HL2 | HL2 | ||
| IN14-M14 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M14 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 25 | 14 | 16 | 45 | 79 | 18 | 39 | 16.9 | 19.2 | 11.3 | 20 | 50 | 100 | HL2 | HL2 | ||
| IN14-M16 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M16 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 26 | 16 | 18 | 47 | 83 | 18 | 39 | 16.9 | 19.2 | 11.3 | 20 | 50 | 100 | HL2 | HL2 | ||
| EN14-M6 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M6 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 6.4 | 21 | 7 | 8 | 37 | 68 | 18 | 42.9 | 21.9 | 24.3 | 11.3 | 20 | 25 | 50 | Yes | HL2 | HL2 |
| EN14-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 21 | 8 | 9 | 38 | 70 | 18 | 42.9 | 21.9 | 24.3 | 11.3 | 20 | 25 | 50 | Yes | HL2 | HL2 |
| EN14-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 21 | 10 | 11 | 40 | 74 | 18 | 42.9 | 21.9 | 24.3 | 11.3 | 20 | 25 | 50 | Yes | HL2 | HL2 |
| EN14-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 22 | 12 | 14 | 43 | 79 | 18 | 42.9 | 21.9 | 24.3 | 11.3 | 20 | 25 | 50 | HL2 | HL2 | |
| EN14-M14 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M14 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 15 | 25 | 14 | 16 | 45 | 83 | 18 | 42.9 | 21.9 | 24.3 | 11.3 | 20 | 25 | 50 | HL2 | HL2 | |
| EN14-M16 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M16 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 17 | 26 | 16 | 18 | 47 | 87 | 18 | 42.9 | 21.9 | 24.3 | 11.3 | 20 | 25 | 50 | HL2 | HL2 | |
| AN14-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 21 | 7 | 8 | 37 | 61 | 18 | 39 | 16.9 | 19.2 | 11.3 | 20 | 50 | 100 | Yes | HL2 | HL2 | |
| AN14-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 21 | 8 | 9 | 38 | 63 | 18 | 39 | 16.9 | 19.2 | 11.3 | 20 | 50 | 100 | HL2 | HL2 | ||
| AN14-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 21 | 10 | 11 | 40 | 67 | 18 | 39 | 16.9 | 19.2 | 11.3 | 20 | 50 | 100 | Yes | HL2 | HL2 | |
| AN14-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 22 | 12 | 14 | 43 | 72 | 18 | 39 | 16.9 | 19.2 | 11.3 | 20 | 50 | 100 | HL2 | HL2 | ||
| AN14-M14 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M14 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 25 | 14 | 16 | 45 | 76 | 18 | 39 | 16.9 | 19.2 | 11.3 | 20 | 50 | 100 | HL2 | HL2 | ||
| AN14-M16 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M16 | 50 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 26 | 16 | 18 | 47 | 80 | 18 | 39 | 16.9 | 19.2 | 11.3 | 20 | 50 | 100 | HL2 | HL2 | ||
| AN17-M8 | -20 | 115 | 130 | Sì | 1 | nero | parziale | Sì | stagnatura | M8 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 23 | 8 | 9 | 39 | 65.8 | 20 | 40 | 17.9 | 20.4 | 13 | 22 | 50 | 100 | HL2 | HL2 | ||
| AN17-M10 | -20 | 115 | 130 | Sì | 1 | nero | parziale | Sì | stagnatura | M10 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 23 | 10 | 11 | 41 | 69.8 | 20 | 40 | 17.9 | 20.4 | 13 | 22 | 50 | 100 | HL2 | HL2 | ||
| AN17-M12 | -20 | 115 | 130 | Sì | 1 | nero | parziale | Sì | stagnatura | M12 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 23 | 12 | 14 | 44 | 74.8 | 20 | 40 | 17.9 | 20.4 | 13 | 22 | 25 | 50 | HL2 | HL2 | ||
| AN17-M14 | -20 | 115 | 130 | Sì | 1 | nero | parziale | Sì | stagnatura | M14 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 15 | 25 | 12 | 15.5 | 45.5 | 76.3 | 20 | 40 | 17.9 | 20.4 | 13 | 22 | 50 | 50 | HL2 | HL2 | ||
| AN17-M16 | -20 | 115 | 130 | Sì | 1 | nero | parziale | Sì | stagnatura | M16 | 70 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 17 | 27 | 13.5 | 16.5 | 46.5 | 78.8 | 20 | 40 | 17.9 | 20.4 | 13 | 22 | 25 | 50 | HL2 | HL2 | ||
| AN19-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 25 | 7 | 8 | 43.5 | 71 | 22.5 | 43.5 | 18 | 20.5 | 13.5 | 25 | 25 | 25 | HL2 | HL2 | ||
| AN19-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 25 | 8 | 9 | 44.5 | 73 | 22.5 | 43.5 | 18 | 20.5 | 13.5 | 25 | 25 | 50 | HL2 | HL2 | ||
| AN19-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 25 | 10 | 11 | 46.5 | 77 | 22.5 | 43.5 | 18 | 20.5 | 13.5 | 25 | 25 | 50 | Yes | HL2 | HL2 | |
| AN19-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 25 | 12 | 14 | 49.5 | 82 | 22.5 | 43.5 | 18 | 20.5 | 13.5 | 25 | 25 | 50 | HL2 | HL2 | ||
| AN19-M14 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M14 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 25 | 14 | 16 | 51.5 | 86 | 22.5 | 43.5 | 18 | 20.5 | 13.5 | 25 | 25 | 25 | HL2 | HL2 | ||
| AN19-M16 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M16 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 27 | 16 | 18 | 53.5 | 90 | 22.5 | 43.5 | 18 | 20.5 | 13.5 | 25 | 25 | 50 | HL2 | HL2 | ||
| AN19-M20 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M20 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 21 | 29.5 | 20 | 22 | 57.5 | 98 | 22.5 | 43.5 | 18 | 20.5 | 13.5 | 25 | 25 | 25 | HL2 | HL2 | ||
| IN19-M6 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M6 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 6.4 | 25 | 7 | 8 | 43.5 | 76 | 22.5 | 48.5 | 24.3 | 26.7 | 13.5 | 25 | 25 | 25 | HL2 | HL2 | ||
| IN19-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 25 | 8 | 9 | 44.5 | 78 | 22.5 | 48.5 | 24.3 | 26.7 | 13.5 | 25 | 25 | 50 | Yes | HL2 | HL2 | |
| IN19-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 25 | 10 | 11 | 46.5 | 82 | 22.5 | 48.5 | 24.3 | 26.7 | 13.5 | 25 | 25 | 50 | Yes | HL2 | HL2 | |
| IN19-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 25 | 12 | 14 | 49.5 | 87 | 22.5 | 48.5 | 24.3 | 26.7 | 13.5 | 25 | 25 | 50 | Yes | HL2 | HL2 | |
| IN19-M14 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M14 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 25 | 14 | 16 | 51.5 | 91 | 22.5 | 48.5 | 24.3 | 26.7 | 13.5 | 25 | 25 | 50 | HL2 | HL2 | ||
| IN19-M16 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M16 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 27 | 16 | 18 | 53.5 | 95 | 22.5 | 48.5 | 24.3 | 26.7 | 13.5 | 25 | 25 | 50 | Yes | HL2 | HL2 | |
| EN19-M6 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M6 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 6.4 | 25 | 7 | 8 | 43.5 | 72.6 | 22.5 | 45 | 19.6 | 22.2 | 13.5 | 25 | 25 | 25 | HL2 | HL2 | |
| EN19-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 25 | 8 | 9 | 44.5 | 74.6 | 22.5 | 45 | 19.6 | 22.2 | 13.5 | 25 | 25 | 25 | HL2 | HL2 | |
| EN19-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 25 | 10 | 11 | 46.5 | 78.6 | 22.5 | 45 | 19.6 | 22.2 | 13.5 | 25 | 25 | 50 | Yes | HL2 | HL2 |
| EN19-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 25 | 12 | 14 | 49.5 | 83.6 | 22.5 | 45 | 19.6 | 22.2 | 13.5 | 25 | 25 | 50 | HL2 | HL2 | |
| EN19-M14 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M14 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 15 | 25 | 14 | 16 | 51.5 | 87.6 | 22.5 | 45 | 19.6 | 22.2 | 13.5 | 25 | 25 | 50 | HL2 | HL2 | |
| EN19-M16 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M16 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 17 | 27 | 16 | 18 | 53.5 | 91.6 | 22.5 | 45 | 19.6 | 22.2 | 13.5 | 25 | 25 | 50 | HL2 | HL2 | |
| EN19-M20 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M20 | 70 | 95 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 21 | 29.5 | 20 | 22 | 57.5 | 99.6 | 22.5 | 45 | 19.6 | 22.2 | 13.5 | 25 | 25 | 25 | HL2 | HL2 | |
| AN24-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 28.5 | 8 | 9 | 46 | 73.7 | 24 | 42.7 | 20.1 | 22.7 | 15.2 | 27 | 25 | 50 | Yes | HL2 | HL2 | |
| AN24-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 28.5 | 10 | 11 | 48 | 77.7 | 24 | 42.7 | 20.1 | 22.7 | 15.2 | 27 | 25 | 50 | Yes | HL2 | HL2 | |
| AN24-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 28.5 | 12 | 14 | 51 | 82.7 | 24 | 42.7 | 20.1 | 22.7 | 15.2 | 27 | 25 | 50 | HL2 | HL2 | ||
| AN24-M14 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M14 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 28.5 | 14 | 16 | 53 | 86.7 | 24 | 42.7 | 20.1 | 22.7 | 15.2 | 27 | 25 | 50 | HL2 | HL2 | ||
| AN24-M16 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M16 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 28.5 | 16 | 18 | 55 | 90.7 | 24 | 42.7 | 20.1 | 22.7 | 15.2 | 27 | 25 | 50 | HL2 | HL2 | ||
| AN24-M20 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M20 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 21 | 30 | 20 | 22 | 59 | 98.7 | 24 | 42.7 | 20.1 | 22.7 | 15.2 | 27 | 25 | 25 | HL2 | HL2 | ||
| IN24-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 28.5 | 8 | 9 | 46 | 77.5 | 24 | 46.7 | 22.2 | 24.7 | 15.2 | 27 | 25 | 50 | HL2 | HL2 | ||
| IN24-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 28.5 | 10 | 11 | 48 | 81.5 | 24 | 46.7 | 22.2 | 24.7 | 15.2 | 27 | 25 | 50 | HL2 | HL2 | ||
| IN24-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 28.5 | 12 | 14 | 51 | 86.5 | 24 | 46.7 | 22.2 | 24.7 | 15.2 | 27 | 25 | 50 | HL2 | HL2 | ||
| IN24-M14 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M14 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 28.5 | 14 | 16 | 53 | 90.5 | 24 | 46.7 | 22.2 | 24.7 | 15.2 | 27 | 25 | 25 | HL2 | HL2 | ||
| IN24-M16 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M16 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 28.5 | 16 | 18 | 55 | 94.5 | 24 | 46.7 | 22.2 | 24.7 | 15.2 | 27 | 15 | 15 | HL2 | HL2 | ||
| IN24-M20 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M20 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 21 | 30 | 20 | 22 | 59 | 102.5 | 24 | 46.7 | 22.2 | 24.7 | 15.2 | 27 | 15 | 15 | HL2 | HL2 | ||
| EN24-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 28.5 | 8 | 9 | 46 | 82 | 24 | 51.1 | 27.1 | 29.7 | 15.2 | 27 | 15 | 30 | HL2 | HL2 | |
| EN24-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 28.5 | 10 | 11 | 48 | 86 | 24 | 51.1 | 27.1 | 29.7 | 15.2 | 27 | 15 | 30 | Yes | HL2 | HL2 |
| EN24-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 28.5 | 12 | 14 | 51 | 91 | 24 | 51.1 | 27.1 | 29.7 | 15.2 | 27 | 15 | 30 | Yes | HL2 | HL2 |
| EN24-M14 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M14 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 15 | 28.5 | 14 | 16 | 53 | 95 | 24 | 51.1 | 27.1 | 29.7 | 15.2 | 27 | 15 | 30 | HL2 | HL2 | |
| EN24-M16 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M16 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 17 | 28.5 | 16 | 18 | 55 | 99 | 24 | 51.1 | 27.1 | 29.7 | 15.2 | 27 | 15 | 30 | Yes | HL2 | HL2 |
| EN24-M20 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M20 | 95 | 120 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 21 | 30 | 20 | 22 | 59 | 107 | 24 | 51.1 | 27.1 | 29.7 | 15.2 | 27 | 15 | 15 | HL2 | HL2 | |
| IN30-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 31.5 | 11 | 13 | 58 | 104.2 | 26.5 | 62 | 29 | 32.7 | 16.7 | 30 | 15 | 30 | HL2 | HL2 | ||
| IN30-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 31.5 | 11 | 13 | 58 | 104.2 | 26.5 | 62 | 29 | 32.7 | 16.7 | 30 | 15 | 30 | HL2 | HL2 | ||
| IN30-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 31.5 | 14 | 16 | 61 | 110.2 | 26.5 | 62 | 29 | 32.7 | 16.7 | 30 | 15 | 30 | HL2 | HL2 | ||
| IN30-M14 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M14 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 31.5 | 16 | 18 | 63 | 114.2 | 26.5 | 62 | 29 | 32.7 | 16.7 | 30 | 15 | 30 | HL2 | HL2 | ||
| IN30-M16 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M16 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 31.5 | 17 | 19 | 64 | 116.2 | 26.5 | 62 | 29 | 32.7 | 16.7 | 30 | 10 | 20 | HL2 | HL2 | ||
| IN30-M20 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M20 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 21 | 31.5 | 20 | 22 | 67 | 122.2 | 26.5 | 62 | 29 | 32.7 | 16.7 | 30 | 15 | 15 | HL2 | HL2 | ||
| AN30-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 31.5 | 11 | 13 | 58 | 95 | 26.5 | 52.2 | 23 | 26.6 | 16.7 | 30 | 15 | 15 | Yes | HL2 | HL2 | |
| AN30-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 31.5 | 11 | 13 | 58 | 95 | 26.5 | 52.2 | 23 | 26.6 | 16.7 | 30 | 15 | 30 | HL2 | HL2 | ||
| AN30-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 31.5 | 14 | 16 | 61 | 101 | 26.5 | 52.2 | 23 | 26.6 | 16.7 | 30 | 15 | 30 | HL2 | HL2 | ||
| AN30-M14 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M14 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 31.5 | 16 | 18 | 63 | 105 | 26.5 | 52.2 | 23 | 26.6 | 16.7 | 30 | 15 | 30 | HL2 | HL2 | ||
| AN30-M16 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M16 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 31.5 | 17 | 19 | 64 | 107 | 26.5 | 52.2 | 23 | 26.6 | 16.7 | 30 | 15 | 30 | HL2 | HL2 | ||
| AN30-M20 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M20 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 21 | 31.5 | 20 | 22 | 67 | 113 | 26.5 | 52.2 | 23 | 26.6 | 16.7 | 30 | 15 | 15 | HL2 | HL2 | ||
| EN30-M8 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M8 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 8.4 | 31.5 | 11 | 13 | 58 | 93.5 | 26.5 | 51.1 | 24.5 | 28 | 16.7 | 30 | 15 | 15 | HL2 | HL2 | |
| EN30-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 31.5 | 11 | 13 | 58 | 93.5 | 26.5 | 51.1 | 24.5 | 28 | 16.7 | 30 | 15 | 30 | HL2 | HL2 | |
| EN30-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 31.5 | 14 | 16 | 61 | 99.5 | 26.5 | 51.1 | 24.5 | 28 | 16.7 | 30 | 15 | 30 | HL2 | HL2 | |
| EN30-M14 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M14 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 15 | 31.5 | 16 | 18 | 63 | 103.5 | 26.5 | 51.1 | 24.5 | 28 | 16.7 | 30 | 15 | 15 | HL2 | HL2 | |
| EN30-M16 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M16 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 17 | 31.5 | 17 | 19 | 64 | 105.5 | 26.5 | 51.1 | 24.5 | 28 | 16.7 | 30 | 15 | 15 | HL2 | HL2 | |
| EN30-M20 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M20 | 120 | 150 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 21 | 31.5 | 20 | 22 | 67 | 111.5 | 26.5 | 51.1 | 24.5 | 28 | 16.7 | 30 | 15 | 15 | HL2 | HL2 | |
| INR37-M10 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M10 | 150 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 35.5 | 11 | 13 | 65 | 110 | 29 | 64 | 29 | 33 | 19.2 | 32 | 10 | 10 | Yes | HL2 | HL2 | |
| INR37-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 150 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 35.5 | 14 | 16 | 68 | 116 | 29 | 64 | 29 | 33 | 19.2 | 32 | 10 | 10 | HL2 | HL2 | ||
| INR37-M14 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M14 | 150 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 35.5 | 16 | 18 | 70 | 120 | 29 | 64 | 29 | 33 | 19.2 | 32 | 10 | 10 | HL2 | HL2 | ||
| INR37-M16 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M16 | 150 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 35.5 | 17 | 19 | 71 | 122 | 29 | 64 | 29 | 33 | 19.2 | 32 | 10 | 10 | HL2 | HL2 | ||
| INR37-M20 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M20 | 150 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 21 | 35.5 | 20 | 22 | 74 | 128 | 29 | 64 | 29 | 33 | 19.2 | 32 | 10 | 10 | HL2 | HL2 | ||
| IN37-M8 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M8 | 150 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 8.4 | 35.5 | 11 | 13 | 65 | 111.5 | 29 | 65 | 31.6 | 35.3 | 19.2 | 32 | 10 | 20 | HL2 | HL2 | ||
| IN37-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 150 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 35.5 | 11 | 13 | 65 | 111.5 | 29 | 65 | 31.6 | 35.3 | 19.2 | 32 | 10 | 20 | HL2 | HL2 | ||
| IN37-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 150 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 35.5 | 14 | 16 | 68 | 117.5 | 29 | 65 | 31.6 | 35.3 | 19.2 | 32 | 10 | 20 | HL2 | HL2 | ||
| IN37-M14 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M14 | 150 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 35.5 | 16 | 18 | 70 | 121.5 | 29 | 65 | 31.6 | 35.3 | 19.2 | 32 | 10 | 20 | HL2 | HL2 | ||
| IN37-M16 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M16 | 150 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 35.5 | 17 | 19 | 71 | 123.5 | 29 | 65 | 31.6 | 35.3 | 19.2 | 32 | 10 | 20 | HL2 | HL2 | ||
| IN37-M20 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M20 | 150 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 21 | 35.5 | 20 | 22 | 74 | 129.5 | 29 | 65 | 31.6 | 35.3 | 19.2 | 32 | 10 | 10 | HL2 | HL2 | ||
| IN48-M8 | 1 | 1 | |||||||||||||||||||||||||||||||
| IN48-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 10.5 | 39 | 11 | 13 | 66.5 | 114.5 | 36 | 70.3 | 34.5 | 38.3 | 21.1 | 40 | 10 | 10 | HL2 | HL2 | |||
| IN48-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 39 | 12 | 14 | 67.5 | 116.5 | 36 | 70.3 | 34.5 | 38.3 | 21.1 | 40 | 10 | 20 | HL2 | HL2 | |||
| IN48-M14 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M14 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 39 | 16 | 18 | 76 | 129 | 33 | 70.3 | 34.5 | 38.3 | 21.1 | 37 | 10 | 10 | Yes | HL2 | HL2 | ||
| IN48-M16 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M16 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 39 | 17 | 19 | 77 | 131 | 33 | 70.3 | 34.5 | 38.3 | 21.1 | 37 | 10 | 20 | Yes | HL2 | HL2 | ||
| IN48-M20 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M20 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 21 | 39 | 20 | 22 | 80 | 137 | 33 | 70.3 | 34.5 | 38.3 | 21.1 | 37 | 10 | 10 | HL2 | HL2 | |||
| EN48-M10 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M10 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 10.5 | 39 | 11 | 13 | 66.5 | 105.5 | 36 | 61.2 | 29.4 | 33 | 21.1 | 40 | 10 | 20 | Yes | HL2 | HL2 | |
| EN48-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 39 | 12 | 14 | 67.5 | 107.5 | 36 | 61.2 | 29.4 | 33 | 21.1 | 40 | 10 | 20 | Yes | HL2 | HL2 | |
| EN48-M14 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M14 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 15 | 39 | 16 | 18 | 76 | 120 | 33 | 61.2 | 29.4 | 33 | 21.1 | 37 | 10 | 20 | HL2 | HL2 | ||
| EN48-M16 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M16 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 17 | 39 | 17 | 19 | 77 | 122 | 33 | 61.2 | 29.4 | 33 | 21.1 | 37 | 10 | 20 | HL2 | HL2 | ||
| EN48-M20 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M20 | 185 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 21 | 39 | 20 | 22 | 80 | 128 | 33 | 61.2 | 29.4 | 33 | 21.1 | 37 | 10 | 20 | HL2 | HL2 | ||
| IN60-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 240 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 44 | 14 | 20 | 85 | 142 | 40 | 82.2 | 38 | 41.5 | 23.7 | 44 | 5 | 10 | HL2 | HL2 | |||
| IN60-M14 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M14 | 240 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 15 | 44 | 16 | 22 | 87 | 146 | 40 | 82.2 | 38 | 41.5 | 23.7 | 44 | 5 | 10 | Yes | HL2 | HL2 | ||
| IN60-M16 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M16 | 240 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 44 | 19 | 22 | 87 | 149 | 40 | 82.2 | 38 | 41.5 | 23.7 | 44 | 5 | 10 | HL2 | HL2 | |||
| IN60-M20 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M20 | 240 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 21 | 44 | 23 | 24 | 89 | 155 | 40 | 82.2 | 38 | 41.5 | 23.7 | 44 | 5 | 10 | HL2 | HL2 | |||
| EN60-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 240 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 44 | 14 | 20 | 85 | 131.5 | 40 | 71.5 | 33.5 | 37.1 | 23.7 | 44 | 5 | 10 | Yes | HL2 | HL2 | |
| EN60-M14 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M14 | 240 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 15 | 44 | 16 | 22 | 87 | 135.5 | 40 | 71.5 | 33.5 | 37.1 | 23.7 | 44 | 5 | 10 | Yes | HL2 | HL2 | |
| EN60-M16 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M16 | 240 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 17 | 44 | 19 | 22 | 87 | 138.5 | 40 | 71.5 | 33.5 | 37.1 | 23.7 | 44 | 5 | 10 | HL2 | HL2 | ||
| EN60-M20 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M20 | 240 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 21 | 44 | 23 | 24 | 89 | 144.5 | 40 | 71.5 | 33.5 | 37.1 | 23.7 | 44 | 5 | 5 | HL2 | HL2 | ||
| EN80-M12 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M12 | 300 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 13.2 | 51 | 19 | 22 | 94 | 162.7 | 42 | 90.3 | 37.7 | 41.5 | 27 | 47 | 5 | 10 | Yes | HL2 | HL2 | |
| EN80-M16 | -20 | 115 | 130 | Sì | 1 | blu | parziale | Sì | stagnatura | M16 | 300 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | Sì | 17 | 51 | 19 | 22 | 94 | 162.7 | 42 | 90.3 | 37.7 | 41.5 | 27 | 47 | 5 | 10 | HL2 | HL2 | ||
| IN80-M12 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M12 | 300 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 13.2 | 51 | 19 | 22 | 94 | 163 | 42 | 90.8 | 41.1 | 45.4 | 27 | 47 | 5 | 5 | HL2 | HL2 | |||
| IN80-M16 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M16 | 300 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 17 | 51 | 19 | 22 | 94 | 163 | 42 | 90.8 | 41.1 | 45.4 | 27 | 47 | 5 | 5 | HL2 | HL2 | |||
| IN80-M20 | -20 | 115 | 130 | Sì | 1 | rosso | parziale | Sì | stagnatura | M20 | 300 | Rame elettrolitico con purezza superiore al 99.95% | Poliammide | Sì | 21 | 51 | 23 | 24 | 96 | 169 | 42 | 90.8 | 41.1 | 45.4 | 27 | 47 | 5 | 5 | HL2 | HL2 | |||
EN06-M3
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
3.2
B [mm]
6
N [mm]
3.5
M [mm]
4.5
I [mm]
13.5
L [mm]
27
A [mm]
6
C [mm]
16
Ø2 [mm]
6.9
Ø3 [mm]
8.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
2000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN06-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
4.3
B [mm]
7.5
N [mm]
4
M [mm]
5
I [mm]
14
L [mm]
28
A [mm]
6
C [mm]
16
Ø2 [mm]
6.9
Ø3 [mm]
8.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN06-M3.5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3.5
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
3.7
B [mm]
6.5
N [mm]
3.5
M [mm]
4.5
I [mm]
13.5
L [mm]
27
A [mm]
6
C [mm]
16
Ø2 [mm]
6.9
Ø3 [mm]
8.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
2000
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN06-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
5.3
B [mm]
8.5
N [mm]
4.5
M [mm]
5.5
I [mm]
14.5
L [mm]
29
A [mm]
6
C [mm]
16
Ø2 [mm]
6.9
Ø3 [mm]
8.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN06-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
6.4
B [mm]
9
N [mm]
5
M [mm]
6
I [mm]
15
L [mm]
30
A [mm]
6
C [mm]
16
Ø2 [mm]
6.9
Ø3 [mm]
8.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN06-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
12
N [mm]
8
M [mm]
9
I [mm]
18
L [mm]
36
A [mm]
6
C [mm]
16
Ø2 [mm]
6.9
Ø3 [mm]
8.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN06-M3
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
verde
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
3.2
B [mm]
6
N [mm]
3.5
M [mm]
4.5
I [mm]
13.5
L [mm]
25.1
A [mm]
6
C [mm]
15.1
Ø2 [mm]
5.3
Ø3 [mm]
5.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
2500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN06-M3.5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
verde
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3.5
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
3.7
B [mm]
6.5
N [mm]
3.5
M [mm]
4.5
I [mm]
13.5
L [mm]
26.1
A [mm]
6
C [mm]
15.1
Ø2 [mm]
5.3
Ø3 [mm]
5.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN06-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
verde
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
4.3
B [mm]
7.5
N [mm]
4
M [mm]
5
I [mm]
14
L [mm]
26.1
A [mm]
6
C [mm]
15.1
Ø2 [mm]
5.3
Ø3 [mm]
5.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
2000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN06-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
verde
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
5.3
B [mm]
8.5
N [mm]
4.5
M [mm]
5.5
I [mm]
14.5
L [mm]
27.1
A [mm]
6
C [mm]
15.1
Ø2 [mm]
5.3
Ø3 [mm]
5.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
2000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN06-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
verde
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
9
N [mm]
5
M [mm]
6
I [mm]
15
L [mm]
28.1
A [mm]
6
C [mm]
15.1
Ø2 [mm]
5.3
Ø3 [mm]
5.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
2000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN06-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
verde
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
12
N [mm]
8
M [mm]
9
I [mm]
18
L [mm]
34.1
A [mm]
6
C [mm]
15.1
Ø2 [mm]
5.3
Ø3 [mm]
5.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN06-M3
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
3.2
B [mm]
6
N [mm]
3.5
M [mm]
4.5
I [mm]
13.5
L [mm]
23.8
A [mm]
6
C [mm]
12.8
Ø2 [mm]
4.1
Ø3 [mm]
5.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
3000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN06-M3.5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3.5
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
3.7
B [mm]
6.5
N [mm]
3.5
M [mm]
4.5
I [mm]
13.5
L [mm]
23.8
A [mm]
6
C [mm]
12.8
Ø2 [mm]
4.1
Ø3 [mm]
5.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
3000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN06-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
4.3
B [mm]
7.5
N [mm]
4
M [mm]
5
I [mm]
14
L [mm]
24.8
A [mm]
6
C [mm]
12.8
Ø2 [mm]
4.1
Ø3 [mm]
5.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
2500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN06-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
5.3
B [mm]
8.5
N [mm]
4.5
M [mm]
5.5
I [mm]
14.5
L [mm]
25.8
A [mm]
6
C [mm]
12.8
Ø2 [mm]
4.1
Ø3 [mm]
5.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
3000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN06-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
9
N [mm]
5
M [mm]
6
I [mm]
15
L [mm]
26.8
A [mm]
6
C [mm]
12.8
Ø2 [mm]
4.1
Ø3 [mm]
5.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
3000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN06-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
12
N [mm]
8
M [mm]
9
I [mm]
18
L [mm]
32.8
A [mm]
6
C [mm]
12.8
Ø2 [mm]
4.1
Ø3 [mm]
5.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
2000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR06-M3
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
3.2
B [mm]
6
N [mm]
3.5
M [mm]
4.5
I [mm]
13.5
L [mm]
26
A [mm]
6
C [mm]
16.1
Ø2 [mm]
6
Ø3 [mm]
7.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
2000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR06-M3.5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3.5
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
3.7
B [mm]
6.5
N [mm]
3.5
M [mm]
4.5
I [mm]
13.5
L [mm]
27.1
A [mm]
6
C [mm]
16.1
Ø2 [mm]
6
Ø3 [mm]
7.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR06-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
4.3
B [mm]
7.5
N [mm]
4
M [mm]
5
I [mm]
14
L [mm]
28.1
A [mm]
6
C [mm]
16.1
Ø2 [mm]
6
Ø3 [mm]
7.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
2000
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR06-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
5.3
B [mm]
8.5
N [mm]
4.5
M [mm]
5.5
I [mm]
14.5
L [mm]
28
A [mm]
6
C [mm]
16.1
Ø2 [mm]
6
Ø3 [mm]
7.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
2000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR06-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
6.4
B [mm]
9
N [mm]
5
M [mm]
6
I [mm]
15
L [mm]
29
A [mm]
6
C [mm]
16.1
Ø2 [mm]
6
Ø3 [mm]
7.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR06-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
1.5 - 2.5
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
12
N [mm]
8
M [mm]
9
I [mm]
18
L [mm]
35
A [mm]
6
C [mm]
16.1
Ø2 [mm]
6
Ø3 [mm]
7.5
Ø [mm]
2.4
Lunghezza spellatura cavo [mm]
7
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN1-M3
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
trasparente
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
3.2
B [mm]
7.5
N [mm]
3.5
M [mm]
4.5
I [mm]
17
L [mm]
30.6
A [mm]
8
C [mm]
18.1
Ø2 [mm]
6.6
Ø3 [mm]
8
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1500
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN1-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
trasparente
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
4.3
B [mm]
8
N [mm]
4
M [mm]
5
I [mm]
17.5
L [mm]
31.6
A [mm]
8
C [mm]
18.1
Ø2 [mm]
6.6
Ø3 [mm]
8
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN1-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
trasparente
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
5.3
B [mm]
9
N [mm]
6
M [mm]
6.5
I [mm]
19
L [mm]
35.1
A [mm]
8
C [mm]
18.1
Ø2 [mm]
6.6
Ø3 [mm]
8
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN1-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
trasparente
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
11
N [mm]
6
M [mm]
7
I [mm]
19.5
L [mm]
35.6
A [mm]
8
C [mm]
18.1
Ø2 [mm]
6.6
Ø3 [mm]
8
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN1-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
trasparente
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
14
N [mm]
8
M [mm]
9
I [mm]
21.5
L [mm]
39.6
A [mm]
8
C [mm]
18.1
Ø2 [mm]
6.6
Ø3 [mm]
8
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN1-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
trasparente
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
16.5
N [mm]
10
M [mm]
11
I [mm]
24
L [mm]
44.1
A [mm]
8
C [mm]
18.1
Ø2 [mm]
6.6
Ø3 [mm]
8
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN1-M3
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
giallo
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
3.2
B [mm]
7.5
N [mm]
3.5
M [mm]
4.5
I [mm]
17
L [mm]
27.5
A [mm]
8
C [mm]
15
Ø2 [mm]
5.3
Ø3 [mm]
6.8
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN1-M3.5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
giallo
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3.5
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
3.7
B [mm]
7.5
N [mm]
3.5
M [mm]
4.5
I [mm]
17
L [mm]
27.5
A [mm]
8
C [mm]
15
Ø2 [mm]
5.3
Ø3 [mm]
6.8
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN1-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
giallo
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
4.3
B [mm]
8
N [mm]
4
M [mm]
5
I [mm]
17.5
L [mm]
28.5
A [mm]
8
C [mm]
15
Ø2 [mm]
5.3
Ø3 [mm]
6.8
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN1-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
giallo
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
5.3
B [mm]
9
N [mm]
6
M [mm]
6.5
I [mm]
19
L [mm]
32
A [mm]
8
C [mm]
15
Ø2 [mm]
5.3
Ø3 [mm]
6.8
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN1-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
giallo
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
11
N [mm]
6
M [mm]
7
I [mm]
19.5
L [mm]
32.5
A [mm]
8
C [mm]
15
Ø2 [mm]
5.3
Ø3 [mm]
6.8
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN1-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
giallo
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
14
N [mm]
8
M [mm]
9
I [mm]
21.5
L [mm]
36.5
A [mm]
8
C [mm]
15
Ø2 [mm]
5.3
Ø3 [mm]
6.8
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN1-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
giallo
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
16.5
N [mm]
10
M [mm]
11
I [mm]
24
L [mm]
41
A [mm]
8
C [mm]
15
Ø2 [mm]
5.3
Ø3 [mm]
6.8
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN1-M3
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
3.2
B [mm]
7.5
N [mm]
3.5
M [mm]
4.5
I [mm]
17
L [mm]
35.8
A [mm]
8
C [mm]
23.3
Ø2 [mm]
14.1
Ø3 [mm]
15.5
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN1-M3.5
Temperatura di esercizio minima [°c]
–
Temperatura di esercizio massima [°c]
–
Soglia di temperatura di esercizio per brevi periodi [°c]
–
Presenza foro spia
–
Numero fori patella
–
Colore camicetta isolante
–
Tipologia di isolamento
–
Presenza ingresso facilitato
–
Trattamento superficiale
–
Passo vite
–
Range sezione cavo (flessibile) [mm²]
–
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
–
Materiale camicetta isolante
–
Ricottura
–
Privo di alogeni
–
ØD [mm]
–
B [mm]
–
N [mm]
–
M [mm]
–
I [mm]
–
L [mm]
–
A [mm]
–
C [mm]
–
Ø2 [mm]
–
Ø3 [mm]
–
Ø [mm]
–
Lunghezza spellatura cavo [mm]
–
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
–
Certificazione EN 45545-2 (r23)
–
EN1-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
4.3
B [mm]
8
N [mm]
4
M [mm]
5
I [mm]
17.5
L [mm]
36.8
A [mm]
8
C [mm]
23.3
Ø2 [mm]
14.1
Ø3 [mm]
15.5
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN1-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
5.3
B [mm]
9
N [mm]
6
M [mm]
6.5
I [mm]
19
L [mm]
40.3
A [mm]
8
C [mm]
23.3
Ø2 [mm]
14.1
Ø3 [mm]
15.5
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN1-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
6.4
B [mm]
11
N [mm]
6
M [mm]
7
I [mm]
19.5
L [mm]
40.8
A [mm]
8
C [mm]
23.3
Ø2 [mm]
14.1
Ø3 [mm]
15.5
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
400
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN1-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
14
N [mm]
8
M [mm]
9
I [mm]
21.5
L [mm]
44.8
A [mm]
8
C [mm]
23.3
Ø2 [mm]
14.1
Ø3 [mm]
15.5
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
400
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN1-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
16.5
N [mm]
10
M [mm]
11
I [mm]
24
L [mm]
49.3
A [mm]
8
C [mm]
23.3
Ø2 [mm]
14.1
Ø3 [mm]
15.5
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
400
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ON1-M3
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
3.2
B [mm]
7.5
N [mm]
3.5
M [mm]
4.5
I [mm]
17
L [mm]
32.5
A [mm]
8
C [mm]
20
Ø2 [mm]
7.6
Ø3 [mm]
9
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ON1-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
4.3
B [mm]
8
N [mm]
4
M [mm]
5
I [mm]
17.5
L [mm]
33.5
A [mm]
8
C [mm]
20
Ø2 [mm]
7.6
Ø3 [mm]
9
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ON1-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
5.3
B [mm]
9
N [mm]
6
M [mm]
6.5
I [mm]
19
L [mm]
37
A [mm]
8
C [mm]
20
Ø2 [mm]
7.6
Ø3 [mm]
9
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ON1-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
6.4
B [mm]
11
N [mm]
6
M [mm]
7
I [mm]
19.5
L [mm]
37.5
A [mm]
8
C [mm]
20
Ø2 [mm]
7.6
Ø3 [mm]
9
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ON1-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
14
N [mm]
8
M [mm]
9
I [mm]
21.5
L [mm]
41.5
A [mm]
8
C [mm]
20
Ø2 [mm]
7.6
Ø3 [mm]
9
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ON1-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
16.5
N [mm]
10
M [mm]
11
I [mm]
24
L [mm]
46
A [mm]
8
C [mm]
20
Ø2 [mm]
7.6
Ø3 [mm]
9
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
UN1-M3
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M3
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
3.2
B [mm]
7.5
N [mm]
3.5
M [mm]
4.5
I [mm]
17
L [mm]
32.1
A [mm]
8
C [mm]
19.6
Ø2 [mm]
8.7
Ø3 [mm]
10
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
UN1-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
4.3
B [mm]
8
N [mm]
4
M [mm]
5
I [mm]
17.5
L [mm]
33.1
A [mm]
8
C [mm]
19.6
Ø2 [mm]
8.7
Ø3 [mm]
10
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
UN1-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
5.3
B [mm]
9
N [mm]
6
M [mm]
6.5
I [mm]
19
L [mm]
36.6
A [mm]
8
C [mm]
19.6
Ø2 [mm]
8.7
Ø3 [mm]
10
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
UN1-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
11
N [mm]
6
M [mm]
7
I [mm]
19.5
L [mm]
37.1
A [mm]
8
C [mm]
19.6
Ø2 [mm]
8.7
Ø3 [mm]
10
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
UN1-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
14
N [mm]
8
M [mm]
9
I [mm]
21.5
L [mm]
41.4
A [mm]
8
C [mm]
19.6
Ø2 [mm]
8.7
Ø3 [mm]
10
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
1000
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
UN1-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
4 - 6
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
16.5
N [mm]
10
M [mm]
11
I [mm]
24
L [mm]
45.6
A [mm]
8
C [mm]
19.6
Ø2 [mm]
8.7
Ø3 [mm]
10
Ø [mm]
3.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN2-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
4.3
B [mm]
10
N [mm]
4
M [mm]
5
I [mm]
18.5
L [mm]
38
A [mm]
8
C [mm]
23.8
Ø2 [mm]
10.8
Ø3 [mm]
12
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN2-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
5.3
B [mm]
10
N [mm]
6
M [mm]
6.5
I [mm]
20
L [mm]
41.5
A [mm]
8
C [mm]
23.8
Ø2 [mm]
10.8
Ø3 [mm]
12
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN2-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
11
N [mm]
6
M [mm]
7
I [mm]
20.5
L [mm]
42
A [mm]
8
C [mm]
23.8
Ø2 [mm]
10.8
Ø3 [mm]
12
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN2-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
15
N [mm]
8
M [mm]
9
I [mm]
22.5
L [mm]
46
A [mm]
8
C [mm]
23.8
Ø2 [mm]
10.8
Ø3 [mm]
12
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN2-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
18
N [mm]
10
M [mm]
11
I [mm]
24.5
L [mm]
50
A [mm]
8
C [mm]
23.8
Ø2 [mm]
10.8
Ø3 [mm]
12
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN2-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
19
N [mm]
12
M [mm]
14
I [mm]
27.5
L [mm]
55
A [mm]
8
C [mm]
23.8
Ø2 [mm]
10.8
Ø3 [mm]
12
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN2-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
4.3
B [mm]
10
N [mm]
4
M [mm]
5
I [mm]
18.5
L [mm]
34.1
A [mm]
8
C [mm]
21
Ø2 [mm]
8
Ø3 [mm]
9.5
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN2-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
5.3
B [mm]
10
N [mm]
6
M [mm]
6.5
I [mm]
20
L [mm]
37.6
A [mm]
8
C [mm]
21
Ø2 [mm]
8
Ø3 [mm]
9.5
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN2-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
11
N [mm]
6
M [mm]
7
I [mm]
20.5
L [mm]
38.1
A [mm]
8
C [mm]
21
Ø2 [mm]
8
Ø3 [mm]
9.5
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN2-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
15
N [mm]
8
M [mm]
9
I [mm]
22.5
L [mm]
42.1
A [mm]
8
C [mm]
21
Ø2 [mm]
8
Ø3 [mm]
9.5
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN2-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
18
N [mm]
10
M [mm]
11
I [mm]
24.5
L [mm]
46.1
A [mm]
8
C [mm]
21
Ø2 [mm]
8
Ø3 [mm]
9.5
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN2-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
19
N [mm]
12
M [mm]
14
I [mm]
27.5
L [mm]
51
A [mm]
8
C [mm]
21
Ø2 [mm]
8
Ø3 [mm]
9.5
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN2-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
4.3
B [mm]
10
N [mm]
4
M [mm]
5
I [mm]
18.5
L [mm]
38
A [mm]
8
C [mm]
25.1
Ø2 [mm]
15.1
Ø3 [mm]
16.7
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN2-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
5.3
B [mm]
10
N [mm]
6
M [mm]
6.5
I [mm]
20
L [mm]
41.5
A [mm]
8
C [mm]
25.1
Ø2 [mm]
15.1
Ø3 [mm]
16.7
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN2-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
6.4
B [mm]
11
N [mm]
6
M [mm]
7
I [mm]
20.5
L [mm]
42
A [mm]
8
C [mm]
25.1
Ø2 [mm]
15.1
Ø3 [mm]
16.7
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN2-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
15
N [mm]
8
M [mm]
9
I [mm]
22.5
L [mm]
46
A [mm]
8
C [mm]
25.1
Ø2 [mm]
15.1
Ø3 [mm]
16.7
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN2-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
18
N [mm]
10
M [mm]
11
I [mm]
24.5
L [mm]
50
A [mm]
8
C [mm]
25.1
Ø2 [mm]
15.1
Ø3 [mm]
16.7
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN2-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
19
N [mm]
12
M [mm]
14
I [mm]
27.5
L [mm]
55
A [mm]
8
C [mm]
25.1
Ø2 [mm]
15.1
Ø3 [mm]
16.7
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR2-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
4.3
B [mm]
10
N [mm]
4
M [mm]
5
I [mm]
18.5
L [mm]
39
A [mm]
8
C [mm]
26.1
Ø2 [mm]
12.5
Ø3 [mm]
14
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR2-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
5.3
B [mm]
10
N [mm]
6
M [mm]
6.5
I [mm]
20
L [mm]
42.5
A [mm]
8
C [mm]
26.1
Ø2 [mm]
12.5
Ø3 [mm]
14
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR2-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
6.4
B [mm]
11
N [mm]
6
M [mm]
7
I [mm]
20.5
L [mm]
43
A [mm]
8
C [mm]
26.1
Ø2 [mm]
12.5
Ø3 [mm]
14
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR2-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
15
N [mm]
8
M [mm]
9
I [mm]
22.5
L [mm]
47
A [mm]
8
C [mm]
26.1
Ø2 [mm]
12.5
Ø3 [mm]
14
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR2-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
18
N [mm]
10
M [mm]
11
I [mm]
24.5
L [mm]
51
A [mm]
8
C [mm]
26.1
Ø2 [mm]
12.5
Ø3 [mm]
14
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR2-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
10
Range sezione cavo (classe 2) [mm²]
10
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
19
N [mm]
12
M [mm]
14
I [mm]
27.5
L [mm]
56
A [mm]
8
C [mm]
26.1
Ø2 [mm]
12.5
Ø3 [mm]
14
Ø [mm]
4.6
Lunghezza spellatura cavo [mm]
9
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN3-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
4.3
B [mm]
11.5
N [mm]
4
M [mm]
5
I [mm]
21.5
L [mm]
38.6
A [mm]
11.5
C [mm]
24
Ø2 [mm]
9.2
Ø3 [mm]
10.5
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN3-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
5.3
B [mm]
11.5
N [mm]
6
M [mm]
6.5
I [mm]
23
L [mm]
42.1
A [mm]
11.5
C [mm]
24
Ø2 [mm]
9.2
Ø3 [mm]
10.5
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN3-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
11.5
N [mm]
6
M [mm]
7
I [mm]
23.5
L [mm]
42.6
A [mm]
11.5
C [mm]
24
Ø2 [mm]
9.2
Ø3 [mm]
10.5
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN3-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
15
N [mm]
8
M [mm]
9
I [mm]
25.5
L [mm]
46.6
A [mm]
11.5
C [mm]
24
Ø2 [mm]
9.2
Ø3 [mm]
10.5
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN3-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
18
N [mm]
10
M [mm]
11
I [mm]
27.5
L [mm]
50.6
A [mm]
11.5
C [mm]
24
Ø2 [mm]
9.2
Ø3 [mm]
10.5
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
400
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN3-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
20
N [mm]
12
M [mm]
14
I [mm]
32
L [mm]
57.1
A [mm]
11.5
C [mm]
24
Ø2 [mm]
9.2
Ø3 [mm]
10.5
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN3-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
4.3
B [mm]
11.5
N [mm]
4
M [mm]
5
I [mm]
21.5
L [mm]
40.5
A [mm]
11.5
C [mm]
25.7
Ø2 [mm]
11.7
Ø3 [mm]
13.4
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
500
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN3-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
5.3
B [mm]
11.5
N [mm]
6
M [mm]
6.5
I [mm]
23
L [mm]
44
A [mm]
11.5
C [mm]
25.7
Ø2 [mm]
11.7
Ø3 [mm]
13.4
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
400
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN3-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
6.4
B [mm]
11.5
N [mm]
6
M [mm]
7
I [mm]
23.5
L [mm]
44.5
A [mm]
11.5
C [mm]
25.7
Ø2 [mm]
11.7
Ø3 [mm]
13.4
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
400
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN3-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
15
N [mm]
8
M [mm]
9
I [mm]
25.5
L [mm]
48.5
A [mm]
11.5
C [mm]
25.7
Ø2 [mm]
11.7
Ø3 [mm]
13.4
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN3-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
18
N [mm]
10
M [mm]
11
I [mm]
27.5
L [mm]
52.5
A [mm]
11.5
C [mm]
25.7
Ø2 [mm]
11.7
Ø3 [mm]
13.4
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN3-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
20
N [mm]
12
M [mm]
14
I [mm]
32
L [mm]
59
A [mm]
11.5
C [mm]
25.7
Ø2 [mm]
11.7
Ø3 [mm]
13.4
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN3-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
4.3
B [mm]
11.5
N [mm]
4
M [mm]
5
I [mm]
21.5
L [mm]
42.8
A [mm]
11.5
C [mm]
27.9
Ø2 [mm]
16.9
Ø3 [mm]
18.6
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN3-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
5.3
B [mm]
11.5
N [mm]
6
M [mm]
6.5
I [mm]
23
L [mm]
46.3
A [mm]
11.5
C [mm]
27.9
Ø2 [mm]
16.9
Ø3 [mm]
18.6
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN3-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
11.5
N [mm]
6
M [mm]
7
I [mm]
23.5
L [mm]
46.8
A [mm]
11.5
C [mm]
27.9
Ø2 [mm]
16.9
Ø3 [mm]
18.6
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN3-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
15
N [mm]
8
M [mm]
9
I [mm]
25.5
L [mm]
50.8
A [mm]
11.5
C [mm]
27.9
Ø2 [mm]
16.9
Ø3 [mm]
18.6
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN3-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
18
N [mm]
10
M [mm]
11
I [mm]
27.5
L [mm]
54.8
A [mm]
11.5
C [mm]
27.9
Ø2 [mm]
16.9
Ø3 [mm]
18.6
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN3-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
16
Range sezione cavo (classe 2) [mm²]
16
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
20
N [mm]
12
M [mm]
14
I [mm]
32
L [mm]
44
A [mm]
11.5
C [mm]
27.9
Ø2 [mm]
16.9
Ø3 [mm]
18.6
Ø [mm]
5.8
Lunghezza spellatura cavo [mm]
13
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN5-M4
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
giallo
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M4
Range sezione cavo (flessibile) [mm²]
25
Range sezione cavo (classe 2) [mm²]
25
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
4.3
B [mm]
14
N [mm]
4
M [mm]
5
I [mm]
24
L [mm]
41
A [mm]
10.5
C [mm]
25
Ø2 [mm]
11.1
Ø3 [mm]
13
Ø [mm]
7
Lunghezza spellatura cavo [mm]
12
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN5-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
giallo
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
25
Range sezione cavo (classe 2) [mm²]
25
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
5.3
B [mm]
14
N [mm]
6
M [mm]
6.5
I [mm]
25.5
L [mm]
44.5
A [mm]
10.5
C [mm]
25
Ø2 [mm]
11.1
Ø3 [mm]
13
Ø [mm]
7
Lunghezza spellatura cavo [mm]
12
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN5-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
giallo
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
25
Range sezione cavo (classe 2) [mm²]
25
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
14
N [mm]
6
M [mm]
7
I [mm]
26
L [mm]
45
A [mm]
10.5
C [mm]
25
Ø2 [mm]
11.1
Ø3 [mm]
13
Ø [mm]
7
Lunghezza spellatura cavo [mm]
12
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN5-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
giallo
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
25
Range sezione cavo (classe 2) [mm²]
25
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
15
N [mm]
8
M [mm]
9
I [mm]
28
L [mm]
49
A [mm]
10.5
C [mm]
25
Ø2 [mm]
11.1
Ø3 [mm]
13
Ø [mm]
7
Lunghezza spellatura cavo [mm]
12
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN5-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
giallo
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
25
Range sezione cavo (classe 2) [mm²]
25
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
18
N [mm]
10
M [mm]
11
I [mm]
30
L [mm]
53
A [mm]
10.5
C [mm]
25
Ø2 [mm]
11.1
Ø3 [mm]
13
Ø [mm]
7
Lunghezza spellatura cavo [mm]
12
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN5-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
giallo
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
25
Range sezione cavo (classe 2) [mm²]
25
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
21
N [mm]
12
M [mm]
14
I [mm]
33
L [mm]
58
A [mm]
10.5
C [mm]
25
Ø2 [mm]
11.1
Ø3 [mm]
13
Ø [mm]
7
Lunghezza spellatura cavo [mm]
12
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
300
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN7-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
5.3
B [mm]
17
N [mm]
6
M [mm]
6.5
I [mm]
28
L [mm]
47.5
A [mm]
13.2
C [mm]
27.5
Ø2 [mm]
11.9
Ø3 [mm]
14
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN7-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
17
N [mm]
6
M [mm]
7
I [mm]
28.5
L [mm]
48
A [mm]
13.2
C [mm]
27.5
Ø2 [mm]
11.9
Ø3 [mm]
14
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN7-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
17
N [mm]
8
M [mm]
9
I [mm]
30.5
L [mm]
52
A [mm]
13.2
C [mm]
27.5
Ø2 [mm]
11.9
Ø3 [mm]
14
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN7-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
19
N [mm]
10
M [mm]
11
I [mm]
32.5
L [mm]
56
A [mm]
13.2
C [mm]
27.5
Ø2 [mm]
11.9
Ø3 [mm]
14
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN7-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
21
N [mm]
12
M [mm]
14
I [mm]
35.5
L [mm]
61
A [mm]
13.2
C [mm]
27.5
Ø2 [mm]
11.9
Ø3 [mm]
14
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN7-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
5.3
B [mm]
17
N [mm]
6
M [mm]
6.5
I [mm]
28
L [mm]
56.2
A [mm]
13.2
C [mm]
36.1
Ø2 [mm]
18.7
Ø3 [mm]
20.5
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
150
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN7-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
17
N [mm]
6
M [mm]
7
I [mm]
28.5
L [mm]
56.7
A [mm]
13.2
C [mm]
36.1
Ø2 [mm]
18.7
Ø3 [mm]
20.5
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
150
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN7-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
17
N [mm]
8
M [mm]
9
I [mm]
30.5
L [mm]
60.7
A [mm]
13.2
C [mm]
36.1
Ø2 [mm]
18.7
Ø3 [mm]
20.5
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
150
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN7-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
19
N [mm]
10
M [mm]
11
I [mm]
32.5
L [mm]
64.7
A [mm]
13.2
C [mm]
36.1
Ø2 [mm]
18.7
Ø3 [mm]
20.5
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN7-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
21
N [mm]
12
M [mm]
14
I [mm]
35.5
L [mm]
69.7
A [mm]
13.2
C [mm]
36.1
Ø2 [mm]
18.7
Ø3 [mm]
20.5
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN7-M5
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M5
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
5.3
B [mm]
17
N [mm]
6
M [mm]
6.5
I [mm]
28
L [mm]
46.7
A [mm]
13.2
C [mm]
26.5
Ø2 [mm]
13
Ø3 [mm]
15
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN7-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
6.4
B [mm]
17
N [mm]
6
M [mm]
7
I [mm]
28.5
L [mm]
47.2
A [mm]
13.2
C [mm]
26.5
Ø2 [mm]
13
Ø3 [mm]
15
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN7-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
17
N [mm]
8
M [mm]
9
I [mm]
30.5
L [mm]
51.2
A [mm]
13.2
C [mm]
26.5
Ø2 [mm]
13
Ø3 [mm]
15
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN7-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
19
N [mm]
10
M [mm]
11
I [mm]
32.5
L [mm]
55.2
A [mm]
13.2
C [mm]
26.5
Ø2 [mm]
13
Ø3 [mm]
15
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN7-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
25 - 35
Range sezione cavo (classe 2) [mm²]
35
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
21
N [mm]
12
M [mm]
14
I [mm]
35.5
L [mm]
60.2
A [mm]
13.2
C [mm]
26.5
Ø2 [mm]
13
Ø3 [mm]
15
Ø [mm]
8.9
Lunghezza spellatura cavo [mm]
15
Unità in imballo minimo [pce]
100
Unità in imballo standard [pce]
200
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN10-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
trasparente
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
19
N [mm]
7
M [mm]
8
I [mm]
31.5
L [mm]
53
A [mm]
16.5
C [mm]
30.5
Ø2 [mm]
13.8
Ø3 [mm]
15.8
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
200
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN10-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
trasparente
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
19
N [mm]
8
M [mm]
9
I [mm]
32.5
L [mm]
55
A [mm]
16.5
C [mm]
30.5
Ø2 [mm]
13.8
Ø3 [mm]
15.8
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
200
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN10-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
trasparente
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
20
N [mm]
9.5
M [mm]
11.5
I [mm]
35
L [mm]
59
A [mm]
16.5
C [mm]
30.5
Ø2 [mm]
13.8
Ø3 [mm]
15.8
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
200
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN10-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
trasparente
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
21
N [mm]
12
M [mm]
12
I [mm]
35.5
L [mm]
62
A [mm]
16.5
C [mm]
30.5
Ø2 [mm]
13.8
Ø3 [mm]
15.8
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
150
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN10-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
trasparente
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
25
N [mm]
14
M [mm]
16
I [mm]
41.5
L [mm]
70
A [mm]
16.5
C [mm]
30.5
Ø2 [mm]
13.8
Ø3 [mm]
15.8
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN10-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
trasparente
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
26
N [mm]
16
M [mm]
18
I [mm]
43.5
L [mm]
74
A [mm]
16.5
C [mm]
30.5
Ø2 [mm]
13.8
Ø3 [mm]
15.8
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN10-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
19
N [mm]
7
M [mm]
8
I [mm]
31.5
L [mm]
54.3
A [mm]
16.5
C [mm]
33.8
Ø2 [mm]
15
Ø3 [mm]
17
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN10-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
19
N [mm]
8
M [mm]
9
I [mm]
32.5
L [mm]
56.3
A [mm]
16.5
C [mm]
33.8
Ø2 [mm]
15
Ø3 [mm]
17
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN10-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
20
N [mm]
9.5
M [mm]
11.5
I [mm]
35
L [mm]
60.3
A [mm]
16.5
C [mm]
33.8
Ø2 [mm]
15
Ø3 [mm]
17
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
150
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN10-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
21
N [mm]
12
M [mm]
12
I [mm]
35.5
L [mm]
63.3
A [mm]
16.5
C [mm]
33.8
Ø2 [mm]
15
Ø3 [mm]
17
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN10-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
25
N [mm]
14
M [mm]
16
I [mm]
41.5
L [mm]
71.3
A [mm]
16.5
C [mm]
33.8
Ø2 [mm]
15
Ø3 [mm]
17
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN10-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
26
N [mm]
16
M [mm]
18
I [mm]
43.5
L [mm]
75.3
A [mm]
16.5
C [mm]
33.8
Ø2 [mm]
15
Ø3 [mm]
17
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR10-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
6.4
B [mm]
19
N [mm]
7
M [mm]
8
I [mm]
31.5
L [mm]
57.5
A [mm]
16.5
C [mm]
37
Ø2 [mm]
17.3
Ø3 [mm]
19
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR10-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
19
N [mm]
8
M [mm]
9
I [mm]
32.5
L [mm]
59.5
A [mm]
16.5
C [mm]
37
Ø2 [mm]
17.3
Ø3 [mm]
19
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR10-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
20
N [mm]
9.5
M [mm]
11.5
I [mm]
35
L [mm]
63.5
A [mm]
16.5
C [mm]
37
Ø2 [mm]
17.3
Ø3 [mm]
19
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR10-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
21
N [mm]
12
M [mm]
12
I [mm]
35.5
L [mm]
66.5
A [mm]
16.5
C [mm]
37
Ø2 [mm]
17.3
Ø3 [mm]
19
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR10-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
15
B [mm]
25
N [mm]
14
M [mm]
16
I [mm]
41.5
L [mm]
74.5
A [mm]
16.5
C [mm]
37
Ø2 [mm]
17.3
Ø3 [mm]
19
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
ENR10-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
17
B [mm]
26
N [mm]
16
M [mm]
18
I [mm]
43.5
L [mm]
78.5
A [mm]
16.5
C [mm]
37
Ø2 [mm]
17.3
Ø3 [mm]
19
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN10-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
6.4
B [mm]
19
N [mm]
7
M [mm]
8
I [mm]
31.5
L [mm]
60.5
A [mm]
16.5
C [mm]
40
Ø2 [mm]
20.2
Ø3 [mm]
22
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN10-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
19
N [mm]
8
M [mm]
9
I [mm]
32.5
L [mm]
62.5
A [mm]
16.5
C [mm]
40
Ø2 [mm]
20.2
Ø3 [mm]
22
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN10-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
20
N [mm]
9.5
M [mm]
11.5
I [mm]
35
L [mm]
66.5
A [mm]
16.5
C [mm]
40
Ø2 [mm]
20.2
Ø3 [mm]
22
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN10-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
21
N [mm]
12
M [mm]
12
I [mm]
35.5
L [mm]
69.5
A [mm]
16.5
C [mm]
40
Ø2 [mm]
20.2
Ø3 [mm]
22
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN10-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
15
B [mm]
25
N [mm]
14
M [mm]
16
I [mm]
41.5
L [mm]
77.5
A [mm]
16.5
C [mm]
40
Ø2 [mm]
20.2
Ø3 [mm]
22
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
50
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN10-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
35
Range sezione cavo (classe 2) [mm²]
50
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
17
B [mm]
26
N [mm]
16
M [mm]
18
I [mm]
43.5
L [mm]
81.5
A [mm]
16.5
C [mm]
40
Ø2 [mm]
20.2
Ø3 [mm]
22
Ø [mm]
10
Lunghezza spellatura cavo [mm]
19
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN14-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
21
N [mm]
7
M [mm]
8
I [mm]
37
L [mm]
64
A [mm]
18
C [mm]
39
Ø2 [mm]
16.9
Ø3 [mm]
19.2
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN14-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
21
N [mm]
8
M [mm]
9
I [mm]
38
L [mm]
66
A [mm]
18
C [mm]
39
Ø2 [mm]
16.9
Ø3 [mm]
19.2
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN14-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
21
N [mm]
10
M [mm]
11
I [mm]
40
L [mm]
70
A [mm]
18
C [mm]
39
Ø2 [mm]
16.9
Ø3 [mm]
19.2
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN14-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
22
N [mm]
12
M [mm]
14
I [mm]
43
L [mm]
75
A [mm]
18
C [mm]
39
Ø2 [mm]
16.9
Ø3 [mm]
19.2
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN14-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
25
N [mm]
14
M [mm]
16
I [mm]
45
L [mm]
79
A [mm]
18
C [mm]
39
Ø2 [mm]
16.9
Ø3 [mm]
19.2
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN14-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
26
N [mm]
16
M [mm]
18
I [mm]
47
L [mm]
83
A [mm]
18
C [mm]
39
Ø2 [mm]
16.9
Ø3 [mm]
19.2
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN14-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
6.4
B [mm]
21
N [mm]
7
M [mm]
8
I [mm]
37
L [mm]
68
A [mm]
18
C [mm]
42.9
Ø2 [mm]
21.9
Ø3 [mm]
24.3
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN14-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
21
N [mm]
8
M [mm]
9
I [mm]
38
L [mm]
70
A [mm]
18
C [mm]
42.9
Ø2 [mm]
21.9
Ø3 [mm]
24.3
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN14-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
21
N [mm]
10
M [mm]
11
I [mm]
40
L [mm]
74
A [mm]
18
C [mm]
42.9
Ø2 [mm]
21.9
Ø3 [mm]
24.3
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN14-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
22
N [mm]
12
M [mm]
14
I [mm]
43
L [mm]
79
A [mm]
18
C [mm]
42.9
Ø2 [mm]
21.9
Ø3 [mm]
24.3
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN14-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
15
B [mm]
25
N [mm]
14
M [mm]
16
I [mm]
45
L [mm]
83
A [mm]
18
C [mm]
42.9
Ø2 [mm]
21.9
Ø3 [mm]
24.3
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN14-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
17
B [mm]
26
N [mm]
16
M [mm]
18
I [mm]
47
L [mm]
87
A [mm]
18
C [mm]
42.9
Ø2 [mm]
21.9
Ø3 [mm]
24.3
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN14-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
21
N [mm]
7
M [mm]
8
I [mm]
37
L [mm]
61
A [mm]
18
C [mm]
39
Ø2 [mm]
16.9
Ø3 [mm]
19.2
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN14-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
21
N [mm]
8
M [mm]
9
I [mm]
38
L [mm]
63
A [mm]
18
C [mm]
39
Ø2 [mm]
16.9
Ø3 [mm]
19.2
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN14-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
21
N [mm]
10
M [mm]
11
I [mm]
40
L [mm]
67
A [mm]
18
C [mm]
39
Ø2 [mm]
16.9
Ø3 [mm]
19.2
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN14-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
22
N [mm]
12
M [mm]
14
I [mm]
43
L [mm]
72
A [mm]
18
C [mm]
39
Ø2 [mm]
16.9
Ø3 [mm]
19.2
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN14-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
25
N [mm]
14
M [mm]
16
I [mm]
45
L [mm]
76
A [mm]
18
C [mm]
39
Ø2 [mm]
16.9
Ø3 [mm]
19.2
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN14-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
50
Range sezione cavo (classe 2) [mm²]
70
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
26
N [mm]
16
M [mm]
18
I [mm]
47
L [mm]
80
A [mm]
18
C [mm]
39
Ø2 [mm]
16.9
Ø3 [mm]
19.2
Ø [mm]
11.3
Lunghezza spellatura cavo [mm]
20
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN17-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
nero
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
23
N [mm]
8
M [mm]
9
I [mm]
39
L [mm]
65.8
A [mm]
20
C [mm]
40
Ø2 [mm]
17.9
Ø3 [mm]
20.4
Ø [mm]
13
Lunghezza spellatura cavo [mm]
22
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN17-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
nero
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
23
N [mm]
10
M [mm]
11
I [mm]
41
L [mm]
69.8
A [mm]
20
C [mm]
40
Ø2 [mm]
17.9
Ø3 [mm]
20.4
Ø [mm]
13
Lunghezza spellatura cavo [mm]
22
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
100
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN17-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
nero
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
23
N [mm]
12
M [mm]
14
I [mm]
44
L [mm]
74.8
A [mm]
20
C [mm]
40
Ø2 [mm]
17.9
Ø3 [mm]
20.4
Ø [mm]
13
Lunghezza spellatura cavo [mm]
22
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN17-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
nero
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
15
B [mm]
25
N [mm]
12
M [mm]
15.5
I [mm]
45.5
L [mm]
76.3
A [mm]
20
C [mm]
40
Ø2 [mm]
17.9
Ø3 [mm]
20.4
Ø [mm]
13
Lunghezza spellatura cavo [mm]
22
Unità in imballo minimo [pce]
50
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN17-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
nero
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
17
B [mm]
27
N [mm]
13.5
M [mm]
16.5
I [mm]
46.5
L [mm]
78.8
A [mm]
20
C [mm]
40
Ø2 [mm]
17.9
Ø3 [mm]
20.4
Ø [mm]
13
Lunghezza spellatura cavo [mm]
22
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN19-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
25
N [mm]
7
M [mm]
8
I [mm]
43.5
L [mm]
71
A [mm]
22.5
C [mm]
43.5
Ø2 [mm]
18
Ø3 [mm]
20.5
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
25
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN19-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
25
N [mm]
8
M [mm]
9
I [mm]
44.5
L [mm]
73
A [mm]
22.5
C [mm]
43.5
Ø2 [mm]
18
Ø3 [mm]
20.5
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN19-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
25
N [mm]
10
M [mm]
11
I [mm]
46.5
L [mm]
77
A [mm]
22.5
C [mm]
43.5
Ø2 [mm]
18
Ø3 [mm]
20.5
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN19-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
25
N [mm]
12
M [mm]
14
I [mm]
49.5
L [mm]
82
A [mm]
22.5
C [mm]
43.5
Ø2 [mm]
18
Ø3 [mm]
20.5
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN19-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
25
N [mm]
14
M [mm]
16
I [mm]
51.5
L [mm]
86
A [mm]
22.5
C [mm]
43.5
Ø2 [mm]
18
Ø3 [mm]
20.5
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
25
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN19-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
27
N [mm]
16
M [mm]
18
I [mm]
53.5
L [mm]
90
A [mm]
22.5
C [mm]
43.5
Ø2 [mm]
18
Ø3 [mm]
20.5
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN19-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
21
B [mm]
29.5
N [mm]
20
M [mm]
22
I [mm]
57.5
L [mm]
98
A [mm]
22.5
C [mm]
43.5
Ø2 [mm]
18
Ø3 [mm]
20.5
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
25
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN19-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
6.4
B [mm]
25
N [mm]
7
M [mm]
8
I [mm]
43.5
L [mm]
76
A [mm]
22.5
C [mm]
48.5
Ø2 [mm]
24.3
Ø3 [mm]
26.7
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
25
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN19-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
25
N [mm]
8
M [mm]
9
I [mm]
44.5
L [mm]
78
A [mm]
22.5
C [mm]
48.5
Ø2 [mm]
24.3
Ø3 [mm]
26.7
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN19-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
25
N [mm]
10
M [mm]
11
I [mm]
46.5
L [mm]
82
A [mm]
22.5
C [mm]
48.5
Ø2 [mm]
24.3
Ø3 [mm]
26.7
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN19-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
25
N [mm]
12
M [mm]
14
I [mm]
49.5
L [mm]
87
A [mm]
22.5
C [mm]
48.5
Ø2 [mm]
24.3
Ø3 [mm]
26.7
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN19-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
25
N [mm]
14
M [mm]
16
I [mm]
51.5
L [mm]
91
A [mm]
22.5
C [mm]
48.5
Ø2 [mm]
24.3
Ø3 [mm]
26.7
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN19-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
27
N [mm]
16
M [mm]
18
I [mm]
53.5
L [mm]
95
A [mm]
22.5
C [mm]
48.5
Ø2 [mm]
24.3
Ø3 [mm]
26.7
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN19-M6
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M6
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
6.4
B [mm]
25
N [mm]
7
M [mm]
8
I [mm]
43.5
L [mm]
72.6
A [mm]
22.5
C [mm]
45
Ø2 [mm]
19.6
Ø3 [mm]
22.2
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
25
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN19-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
25
N [mm]
8
M [mm]
9
I [mm]
44.5
L [mm]
74.6
A [mm]
22.5
C [mm]
45
Ø2 [mm]
19.6
Ø3 [mm]
22.2
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
25
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN19-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
25
N [mm]
10
M [mm]
11
I [mm]
46.5
L [mm]
78.6
A [mm]
22.5
C [mm]
45
Ø2 [mm]
19.6
Ø3 [mm]
22.2
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN19-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
25
N [mm]
12
M [mm]
14
I [mm]
49.5
L [mm]
83.6
A [mm]
22.5
C [mm]
45
Ø2 [mm]
19.6
Ø3 [mm]
22.2
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN19-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
15
B [mm]
25
N [mm]
14
M [mm]
16
I [mm]
51.5
L [mm]
87.6
A [mm]
22.5
C [mm]
45
Ø2 [mm]
19.6
Ø3 [mm]
22.2
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN19-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
17
B [mm]
27
N [mm]
16
M [mm]
18
I [mm]
53.5
L [mm]
91.6
A [mm]
22.5
C [mm]
45
Ø2 [mm]
19.6
Ø3 [mm]
22.2
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN19-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
70
Range sezione cavo (classe 2) [mm²]
95
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
21
B [mm]
29.5
N [mm]
20
M [mm]
22
I [mm]
57.5
L [mm]
99.6
A [mm]
22.5
C [mm]
45
Ø2 [mm]
19.6
Ø3 [mm]
22.2
Ø [mm]
13.5
Lunghezza spellatura cavo [mm]
25
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
25
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN24-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
28.5
N [mm]
8
M [mm]
9
I [mm]
46
L [mm]
73.7
A [mm]
24
C [mm]
42.7
Ø2 [mm]
20.1
Ø3 [mm]
22.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN24-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
28.5
N [mm]
10
M [mm]
11
I [mm]
48
L [mm]
77.7
A [mm]
24
C [mm]
42.7
Ø2 [mm]
20.1
Ø3 [mm]
22.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN24-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
28.5
N [mm]
12
M [mm]
14
I [mm]
51
L [mm]
82.7
A [mm]
24
C [mm]
42.7
Ø2 [mm]
20.1
Ø3 [mm]
22.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN24-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
28.5
N [mm]
14
M [mm]
16
I [mm]
53
L [mm]
86.7
A [mm]
24
C [mm]
42.7
Ø2 [mm]
20.1
Ø3 [mm]
22.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN24-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
28.5
N [mm]
16
M [mm]
18
I [mm]
55
L [mm]
90.7
A [mm]
24
C [mm]
42.7
Ø2 [mm]
20.1
Ø3 [mm]
22.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN24-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
21
B [mm]
30
N [mm]
20
M [mm]
22
I [mm]
59
L [mm]
98.7
A [mm]
24
C [mm]
42.7
Ø2 [mm]
20.1
Ø3 [mm]
22.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
25
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN24-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
28.5
N [mm]
8
M [mm]
9
I [mm]
46
L [mm]
77.5
A [mm]
24
C [mm]
46.7
Ø2 [mm]
22.2
Ø3 [mm]
24.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN24-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
28.5
N [mm]
10
M [mm]
11
I [mm]
48
L [mm]
81.5
A [mm]
24
C [mm]
46.7
Ø2 [mm]
22.2
Ø3 [mm]
24.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN24-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
28.5
N [mm]
12
M [mm]
14
I [mm]
51
L [mm]
86.5
A [mm]
24
C [mm]
46.7
Ø2 [mm]
22.2
Ø3 [mm]
24.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
50
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN24-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
28.5
N [mm]
14
M [mm]
16
I [mm]
53
L [mm]
90.5
A [mm]
24
C [mm]
46.7
Ø2 [mm]
22.2
Ø3 [mm]
24.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
25
Unità in imballo standard [pce]
25
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN24-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
28.5
N [mm]
16
M [mm]
18
I [mm]
55
L [mm]
94.5
A [mm]
24
C [mm]
46.7
Ø2 [mm]
22.2
Ø3 [mm]
24.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
15
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN24-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
21
B [mm]
30
N [mm]
20
M [mm]
22
I [mm]
59
L [mm]
102.5
A [mm]
24
C [mm]
46.7
Ø2 [mm]
22.2
Ø3 [mm]
24.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
15
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN24-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
28.5
N [mm]
8
M [mm]
9
I [mm]
46
L [mm]
82
A [mm]
24
C [mm]
51.1
Ø2 [mm]
27.1
Ø3 [mm]
29.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN24-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
28.5
N [mm]
10
M [mm]
11
I [mm]
48
L [mm]
86
A [mm]
24
C [mm]
51.1
Ø2 [mm]
27.1
Ø3 [mm]
29.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN24-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
28.5
N [mm]
12
M [mm]
14
I [mm]
51
L [mm]
91
A [mm]
24
C [mm]
51.1
Ø2 [mm]
27.1
Ø3 [mm]
29.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN24-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
15
B [mm]
28.5
N [mm]
14
M [mm]
16
I [mm]
53
L [mm]
95
A [mm]
24
C [mm]
51.1
Ø2 [mm]
27.1
Ø3 [mm]
29.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN24-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
17
B [mm]
28.5
N [mm]
16
M [mm]
18
I [mm]
55
L [mm]
99
A [mm]
24
C [mm]
51.1
Ø2 [mm]
27.1
Ø3 [mm]
29.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN24-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
95
Range sezione cavo (classe 2) [mm²]
120
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
21
B [mm]
30
N [mm]
20
M [mm]
22
I [mm]
59
L [mm]
107
A [mm]
24
C [mm]
51.1
Ø2 [mm]
27.1
Ø3 [mm]
29.7
Ø [mm]
15.2
Lunghezza spellatura cavo [mm]
27
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
15
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN30-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
31.5
N [mm]
11
M [mm]
13
I [mm]
58
L [mm]
104.2
A [mm]
26.5
C [mm]
62
Ø2 [mm]
29
Ø3 [mm]
32.7
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN30-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
31.5
N [mm]
11
M [mm]
13
I [mm]
58
L [mm]
104.2
A [mm]
26.5
C [mm]
62
Ø2 [mm]
29
Ø3 [mm]
32.7
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN30-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
31.5
N [mm]
14
M [mm]
16
I [mm]
61
L [mm]
110.2
A [mm]
26.5
C [mm]
62
Ø2 [mm]
29
Ø3 [mm]
32.7
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN30-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
31.5
N [mm]
16
M [mm]
18
I [mm]
63
L [mm]
114.2
A [mm]
26.5
C [mm]
62
Ø2 [mm]
29
Ø3 [mm]
32.7
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN30-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
31.5
N [mm]
17
M [mm]
19
I [mm]
64
L [mm]
116.2
A [mm]
26.5
C [mm]
62
Ø2 [mm]
29
Ø3 [mm]
32.7
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
20
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN30-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
21
B [mm]
31.5
N [mm]
20
M [mm]
22
I [mm]
67
L [mm]
122.2
A [mm]
26.5
C [mm]
62
Ø2 [mm]
29
Ø3 [mm]
32.7
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
15
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN30-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
31.5
N [mm]
11
M [mm]
13
I [mm]
58
L [mm]
95
A [mm]
26.5
C [mm]
52.2
Ø2 [mm]
23
Ø3 [mm]
26.6
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
15
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN30-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
31.5
N [mm]
11
M [mm]
13
I [mm]
58
L [mm]
95
A [mm]
26.5
C [mm]
52.2
Ø2 [mm]
23
Ø3 [mm]
26.6
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN30-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
31.5
N [mm]
14
M [mm]
16
I [mm]
61
L [mm]
101
A [mm]
26.5
C [mm]
52.2
Ø2 [mm]
23
Ø3 [mm]
26.6
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN30-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
31.5
N [mm]
16
M [mm]
18
I [mm]
63
L [mm]
105
A [mm]
26.5
C [mm]
52.2
Ø2 [mm]
23
Ø3 [mm]
26.6
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN30-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
31.5
N [mm]
17
M [mm]
19
I [mm]
64
L [mm]
107
A [mm]
26.5
C [mm]
52.2
Ø2 [mm]
23
Ø3 [mm]
26.6
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
AN30-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
21
B [mm]
31.5
N [mm]
20
M [mm]
22
I [mm]
67
L [mm]
113
A [mm]
26.5
C [mm]
52.2
Ø2 [mm]
23
Ø3 [mm]
26.6
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
15
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN30-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
8.4
B [mm]
31.5
N [mm]
11
M [mm]
13
I [mm]
58
L [mm]
93.5
A [mm]
26.5
C [mm]
51.1
Ø2 [mm]
24.5
Ø3 [mm]
28
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
15
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN30-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
31.5
N [mm]
11
M [mm]
13
I [mm]
58
L [mm]
93.5
A [mm]
26.5
C [mm]
51.1
Ø2 [mm]
24.5
Ø3 [mm]
28
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN30-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
31.5
N [mm]
14
M [mm]
16
I [mm]
61
L [mm]
99.5
A [mm]
26.5
C [mm]
51.1
Ø2 [mm]
24.5
Ø3 [mm]
28
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
30
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN30-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
15
B [mm]
31.5
N [mm]
16
M [mm]
18
I [mm]
63
L [mm]
103.5
A [mm]
26.5
C [mm]
51.1
Ø2 [mm]
24.5
Ø3 [mm]
28
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
15
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN30-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
17
B [mm]
31.5
N [mm]
17
M [mm]
19
I [mm]
64
L [mm]
105.5
A [mm]
26.5
C [mm]
51.1
Ø2 [mm]
24.5
Ø3 [mm]
28
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
15
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN30-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
120
Range sezione cavo (classe 2) [mm²]
150
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
21
B [mm]
31.5
N [mm]
20
M [mm]
22
I [mm]
67
L [mm]
111.5
A [mm]
26.5
C [mm]
51.1
Ø2 [mm]
24.5
Ø3 [mm]
28
Ø [mm]
16.7
Lunghezza spellatura cavo [mm]
30
Unità in imballo minimo [pce]
15
Unità in imballo standard [pce]
15
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
INR37-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
150
Range sezione cavo (classe 2) [mm²]
185
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
35.5
N [mm]
11
M [mm]
13
I [mm]
65
L [mm]
110
A [mm]
29
C [mm]
64
Ø2 [mm]
29
Ø3 [mm]
33
Ø [mm]
19.2
Lunghezza spellatura cavo [mm]
32
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
10
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
INR37-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
150
Range sezione cavo (classe 2) [mm²]
185
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
35.5
N [mm]
14
M [mm]
16
I [mm]
68
L [mm]
116
A [mm]
29
C [mm]
64
Ø2 [mm]
29
Ø3 [mm]
33
Ø [mm]
19.2
Lunghezza spellatura cavo [mm]
32
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
10
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
INR37-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
150
Range sezione cavo (classe 2) [mm²]
185
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
35.5
N [mm]
16
M [mm]
18
I [mm]
70
L [mm]
120
A [mm]
29
C [mm]
64
Ø2 [mm]
29
Ø3 [mm]
33
Ø [mm]
19.2
Lunghezza spellatura cavo [mm]
32
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
10
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
INR37-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
150
Range sezione cavo (classe 2) [mm²]
185
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
35.5
N [mm]
17
M [mm]
19
I [mm]
71
L [mm]
122
A [mm]
29
C [mm]
64
Ø2 [mm]
29
Ø3 [mm]
33
Ø [mm]
19.2
Lunghezza spellatura cavo [mm]
32
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
10
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
INR37-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
150
Range sezione cavo (classe 2) [mm²]
185
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
21
B [mm]
35.5
N [mm]
20
M [mm]
22
I [mm]
74
L [mm]
128
A [mm]
29
C [mm]
64
Ø2 [mm]
29
Ø3 [mm]
33
Ø [mm]
19.2
Lunghezza spellatura cavo [mm]
32
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
10
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN37-M8
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M8
Range sezione cavo (flessibile) [mm²]
150
Range sezione cavo (classe 2) [mm²]
185
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
8.4
B [mm]
35.5
N [mm]
11
M [mm]
13
I [mm]
65
L [mm]
111.5
A [mm]
29
C [mm]
65
Ø2 [mm]
31.6
Ø3 [mm]
35.3
Ø [mm]
19.2
Lunghezza spellatura cavo [mm]
32
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
20
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN37-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
150
Range sezione cavo (classe 2) [mm²]
185
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
35.5
N [mm]
11
M [mm]
13
I [mm]
65
L [mm]
111.5
A [mm]
29
C [mm]
65
Ø2 [mm]
31.6
Ø3 [mm]
35.3
Ø [mm]
19.2
Lunghezza spellatura cavo [mm]
32
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
20
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN37-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
150
Range sezione cavo (classe 2) [mm²]
185
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
35.5
N [mm]
14
M [mm]
16
I [mm]
68
L [mm]
117.5
A [mm]
29
C [mm]
65
Ø2 [mm]
31.6
Ø3 [mm]
35.3
Ø [mm]
19.2
Lunghezza spellatura cavo [mm]
32
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
20
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN37-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
150
Range sezione cavo (classe 2) [mm²]
185
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
35.5
N [mm]
16
M [mm]
18
I [mm]
70
L [mm]
121.5
A [mm]
29
C [mm]
65
Ø2 [mm]
31.6
Ø3 [mm]
35.3
Ø [mm]
19.2
Lunghezza spellatura cavo [mm]
32
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
20
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN37-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
150
Range sezione cavo (classe 2) [mm²]
185
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
35.5
N [mm]
17
M [mm]
19
I [mm]
71
L [mm]
123.5
A [mm]
29
C [mm]
65
Ø2 [mm]
31.6
Ø3 [mm]
35.3
Ø [mm]
19.2
Lunghezza spellatura cavo [mm]
32
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
20
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN37-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
150
Range sezione cavo (classe 2) [mm²]
185
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
21
B [mm]
35.5
N [mm]
20
M [mm]
22
I [mm]
74
L [mm]
129.5
A [mm]
29
C [mm]
65
Ø2 [mm]
31.6
Ø3 [mm]
35.3
Ø [mm]
19.2
Lunghezza spellatura cavo [mm]
32
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
10
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN48-M8
Temperatura di esercizio minima [°c]
–
Temperatura di esercizio massima [°c]
–
Soglia di temperatura di esercizio per brevi periodi [°c]
–
Presenza foro spia
–
Numero fori patella
–
Colore camicetta isolante
–
Tipologia di isolamento
–
Presenza ingresso facilitato
–
Trattamento superficiale
–
Passo vite
–
Range sezione cavo (flessibile) [mm²]
–
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
–
Materiale camicetta isolante
–
Ricottura
–
Privo di alogeni
–
ØD [mm]
–
B [mm]
–
N [mm]
–
M [mm]
–
I [mm]
–
L [mm]
–
A [mm]
–
C [mm]
–
Ø2 [mm]
–
Ø3 [mm]
–
Ø [mm]
–
Lunghezza spellatura cavo [mm]
–
Unità in imballo minimo [pce]
1
Unità in imballo standard [pce]
1
ROHS compliant
–
Certificazione EN 45545-2 (r22)
–
Certificazione EN 45545-2 (r23)
–
IN48-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
185
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
10.5
B [mm]
39
N [mm]
11
M [mm]
13
I [mm]
66.5
L [mm]
114.5
A [mm]
36
C [mm]
70.3
Ø2 [mm]
34.5
Ø3 [mm]
38.3
Ø [mm]
21.1
Lunghezza spellatura cavo [mm]
40
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
10
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN48-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
185
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
39
N [mm]
12
M [mm]
14
I [mm]
67.5
L [mm]
116.5
A [mm]
36
C [mm]
70.3
Ø2 [mm]
34.5
Ø3 [mm]
38.3
Ø [mm]
21.1
Lunghezza spellatura cavo [mm]
40
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
20
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN48-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
185
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
39
N [mm]
16
M [mm]
18
I [mm]
76
L [mm]
129
A [mm]
33
C [mm]
70.3
Ø2 [mm]
34.5
Ø3 [mm]
38.3
Ø [mm]
21.1
Lunghezza spellatura cavo [mm]
37
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
10
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN48-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
185
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
39
N [mm]
17
M [mm]
19
I [mm]
77
L [mm]
131
A [mm]
33
C [mm]
70.3
Ø2 [mm]
34.5
Ø3 [mm]
38.3
Ø [mm]
21.1
Lunghezza spellatura cavo [mm]
37
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
20
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN48-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
185
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
21
B [mm]
39
N [mm]
20
M [mm]
22
I [mm]
80
L [mm]
137
A [mm]
33
C [mm]
70.3
Ø2 [mm]
34.5
Ø3 [mm]
38.3
Ø [mm]
21.1
Lunghezza spellatura cavo [mm]
37
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
10
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN48-M10
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M10
Range sezione cavo (flessibile) [mm²]
185
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
10.5
B [mm]
39
N [mm]
11
M [mm]
13
I [mm]
66.5
L [mm]
105.5
A [mm]
36
C [mm]
61.2
Ø2 [mm]
29.4
Ø3 [mm]
33
Ø [mm]
21.1
Lunghezza spellatura cavo [mm]
40
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
20
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN48-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
185
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
39
N [mm]
12
M [mm]
14
I [mm]
67.5
L [mm]
107.5
A [mm]
36
C [mm]
61.2
Ø2 [mm]
29.4
Ø3 [mm]
33
Ø [mm]
21.1
Lunghezza spellatura cavo [mm]
40
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
20
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN48-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
185
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
15
B [mm]
39
N [mm]
16
M [mm]
18
I [mm]
76
L [mm]
120
A [mm]
33
C [mm]
61.2
Ø2 [mm]
29.4
Ø3 [mm]
33
Ø [mm]
21.1
Lunghezza spellatura cavo [mm]
37
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
20
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN48-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
185
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
17
B [mm]
39
N [mm]
17
M [mm]
19
I [mm]
77
L [mm]
122
A [mm]
33
C [mm]
61.2
Ø2 [mm]
29.4
Ø3 [mm]
33
Ø [mm]
21.1
Lunghezza spellatura cavo [mm]
37
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
20
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN48-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
185
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
21
B [mm]
39
N [mm]
20
M [mm]
22
I [mm]
80
L [mm]
128
A [mm]
33
C [mm]
61.2
Ø2 [mm]
29.4
Ø3 [mm]
33
Ø [mm]
21.1
Lunghezza spellatura cavo [mm]
37
Unità in imballo minimo [pce]
10
Unità in imballo standard [pce]
20
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN60-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
240
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
44
N [mm]
14
M [mm]
20
I [mm]
85
L [mm]
142
A [mm]
40
C [mm]
82.2
Ø2 [mm]
38
Ø3 [mm]
41.5
Ø [mm]
23.7
Lunghezza spellatura cavo [mm]
44
Unità in imballo minimo [pce]
5
Unità in imballo standard [pce]
10
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN60-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
240
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
15
B [mm]
44
N [mm]
16
M [mm]
22
I [mm]
87
L [mm]
146
A [mm]
40
C [mm]
82.2
Ø2 [mm]
38
Ø3 [mm]
41.5
Ø [mm]
23.7
Lunghezza spellatura cavo [mm]
44
Unità in imballo minimo [pce]
5
Unità in imballo standard [pce]
10
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN60-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
240
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
44
N [mm]
19
M [mm]
22
I [mm]
87
L [mm]
149
A [mm]
40
C [mm]
82.2
Ø2 [mm]
38
Ø3 [mm]
41.5
Ø [mm]
23.7
Lunghezza spellatura cavo [mm]
44
Unità in imballo minimo [pce]
5
Unità in imballo standard [pce]
10
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN60-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
240
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
21
B [mm]
44
N [mm]
23
M [mm]
24
I [mm]
89
L [mm]
155
A [mm]
40
C [mm]
82.2
Ø2 [mm]
38
Ø3 [mm]
41.5
Ø [mm]
23.7
Lunghezza spellatura cavo [mm]
44
Unità in imballo minimo [pce]
5
Unità in imballo standard [pce]
10
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN60-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
240
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
44
N [mm]
14
M [mm]
20
I [mm]
85
L [mm]
131.5
A [mm]
40
C [mm]
71.5
Ø2 [mm]
33.5
Ø3 [mm]
37.1
Ø [mm]
23.7
Lunghezza spellatura cavo [mm]
44
Unità in imballo minimo [pce]
5
Unità in imballo standard [pce]
10
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN60-M14
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M14
Range sezione cavo (flessibile) [mm²]
240
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
15
B [mm]
44
N [mm]
16
M [mm]
22
I [mm]
87
L [mm]
135.5
A [mm]
40
C [mm]
71.5
Ø2 [mm]
33.5
Ø3 [mm]
37.1
Ø [mm]
23.7
Lunghezza spellatura cavo [mm]
44
Unità in imballo minimo [pce]
5
Unità in imballo standard [pce]
10
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN60-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
240
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
17
B [mm]
44
N [mm]
19
M [mm]
22
I [mm]
87
L [mm]
138.5
A [mm]
40
C [mm]
71.5
Ø2 [mm]
33.5
Ø3 [mm]
37.1
Ø [mm]
23.7
Lunghezza spellatura cavo [mm]
44
Unità in imballo minimo [pce]
5
Unità in imballo standard [pce]
10
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN60-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
240
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
21
B [mm]
44
N [mm]
23
M [mm]
24
I [mm]
89
L [mm]
144.5
A [mm]
40
C [mm]
71.5
Ø2 [mm]
33.5
Ø3 [mm]
37.1
Ø [mm]
23.7
Lunghezza spellatura cavo [mm]
44
Unità in imballo minimo [pce]
5
Unità in imballo standard [pce]
5
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN80-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
300
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
13.2
B [mm]
51
N [mm]
19
M [mm]
22
I [mm]
94
L [mm]
162.7
A [mm]
42
C [mm]
90.3
Ø2 [mm]
37.7
Ø3 [mm]
41.5
Ø [mm]
27
Lunghezza spellatura cavo [mm]
47
Unità in imballo minimo [pce]
5
Unità in imballo standard [pce]
10
ROHS compliant
Yes
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
EN80-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
blu
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
300
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
Sì
ØD [mm]
17
B [mm]
51
N [mm]
19
M [mm]
22
I [mm]
94
L [mm]
162.7
A [mm]
42
C [mm]
90.3
Ø2 [mm]
37.7
Ø3 [mm]
41.5
Ø [mm]
27
Lunghezza spellatura cavo [mm]
47
Unità in imballo minimo [pce]
5
Unità in imballo standard [pce]
10
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN80-M12
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M12
Range sezione cavo (flessibile) [mm²]
300
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
13.2
B [mm]
51
N [mm]
19
M [mm]
22
I [mm]
94
L [mm]
163
A [mm]
42
C [mm]
90.8
Ø2 [mm]
41.1
Ø3 [mm]
45.4
Ø [mm]
27
Lunghezza spellatura cavo [mm]
47
Unità in imballo minimo [pce]
5
Unità in imballo standard [pce]
5
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN80-M16
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M16
Range sezione cavo (flessibile) [mm²]
300
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
17
B [mm]
51
N [mm]
19
M [mm]
22
I [mm]
94
L [mm]
163
A [mm]
42
C [mm]
90.8
Ø2 [mm]
41.1
Ø3 [mm]
45.4
Ø [mm]
27
Lunghezza spellatura cavo [mm]
47
Unità in imballo minimo [pce]
5
Unità in imballo standard [pce]
5
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
IN80-M20
Temperatura di esercizio minima [°c]
-20
Temperatura di esercizio massima [°c]
115
Soglia di temperatura di esercizio per brevi periodi [°c]
130
Presenza foro spia
Sì
Numero fori patella
1
Colore camicetta isolante
rosso
Tipologia di isolamento
parziale
Presenza ingresso facilitato
Sì
Trattamento superficiale
stagnatura
Passo vite
M20
Range sezione cavo (flessibile) [mm²]
300
Range sezione cavo (classe 2) [mm²]
–
Materiale del corpo conduttore
Rame elettrolitico con purezza superiore al 99.95%
Materiale camicetta isolante
Poliammide
Ricottura
Sì
Privo di alogeni
–
ØD [mm]
21
B [mm]
51
N [mm]
23
M [mm]
24
I [mm]
96
L [mm]
169
A [mm]
42
C [mm]
90.8
Ø2 [mm]
41.1
Ø3 [mm]
45.4
Ø [mm]
27
Lunghezza spellatura cavo [mm]
47
Unità in imballo minimo [pce]
5
Unità in imballo standard [pce]
5
ROHS compliant
–
Certificazione EN 45545-2 (r22)
HL2
Certificazione EN 45545-2 (r23)
HL2
Seguici
Resta aggiornato, iscriviti alla newsletter
Grazie, la tua richiesta è stata inviata correttamente
Sarai contattato dal nostro staff commerciale
SERVIZIO STAMPA ETICHETTE
Compila il form e segui le indicazioni per richiedere il servizio di stampa etichette o targhe personalizzate
Grazie, la tua richiesta è stata inviata correttamente
Sarai contattato dal nostro staff commerciale
Approfondisci
Approfondisci
prodotti ()
news ()
corporate ()
risultati
per
risultati
per
Potrebbe interessarti
Nessuna ricerca effettuata, potremmo suggerirti i seguenti prodotti
Nessun risultato
Non abbiamo trovato risultati con le parole che hai cercato. Possiamo suggerirti i seguenti prodotti
