Categories > Connecteurs électriques > Pré-isolés > Cosses >

1012

Galerie

1012

Certifications et homologations

UL (cULus)

Description

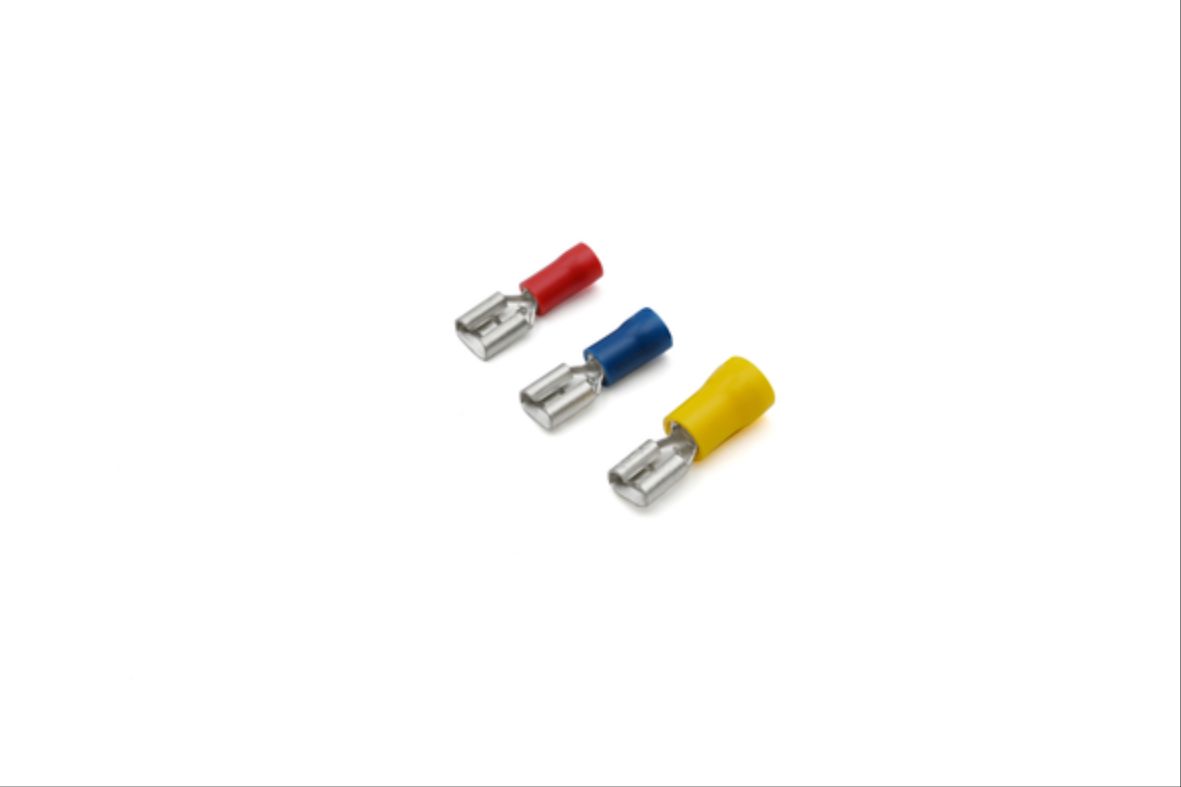

Les clips femelles enfichables de la série 1012 sont fabriqués à partir d'une bande de laiton étamé par voie électrolytique afin d'éviter toute oxydation, et sont renforcés par une gaine en cuivre pour accroître leur résistance aux contraintes mécaniques.
Ils sont soumis à un processus de recuit afin de faciliter le sertissage.
Ils sont équipés d'une jupe isolante en PVC avec un profil interne en entonnoir, conçue pour faciliter l'insertion du conducteur et empêcher l'écrasement des fils lors du câblage.
Le moletage interne du fut améliore le contact entre le conducteur et le connecteur, contribuant ainsi à augmenter la résistance à la traction et la fiabilité de la connexion dans le temps.
Les connecteurs de la série 1012 sont certifiés UL et conformes à la norme DIN 46245.

Lire la suite Fermer

Caractéristiques communes au tableau.

Caractéristiques

Détails par type dans la section extensible ci-dessous.

Informations techniques
Composition et traitements des matériaux
Classification et classement des données

Température minimale de fonctionnement

-10 °C

Température maximale de fonctionnement

75 °C

Type d'isolation

partiel

Présence entrée facilitée

Oui

Traitement de surface

étamage

Matériau du corps conducteur

laiton

Matériau jupe isolante

Polychlorure de vinyle PVC

code douanier

85366990

1012

	Informations techniques		Poids et dimensions				Logistique
tipo	Couleur jupe isolante	Plage de section du câble [mm²]	Largeur de la languette [mm]	Longueur de la languette [mm]	L [mm]	Ø2 [mm]	Unité dans emballage minimum [pce]	Unité dans emballage standard [pce]
101200	rouge	0.5 - 1.5	2.8	6.4	18.8	3.5	100	1000
101202	rouge	0.5 - 1.5	2.8	6.4	18.8	3.5	100	1000
101204	rouge	0.5 - 1.5	4.8	6.4	19.2	3.5	100	1000
101206	rouge	0.5 - 1.5	4.8	6.4	19.5	3.5	100	1000
101208	rouge	0.5 - 1.5	6.3	7.8	21	3.5	100	1000
101209	rouge	0.5 - 1.5	8	10	24	3.5	100	1000
101210	bleu	1.5 - 2.5	2.8	6.4	18.8	4.3	100	1000
101212	bleu	1.5 - 2.5	2.8	6.4	18.8	4.3	100	1000
101214	bleu	1.5 - 2.5	4.8	6.4	19.2	4.3	100	1000
101216	bleu	1.5 - 2.5	4.8	6.4	19.5	4.3	100	1000
101218	bleu	1.5 - 2.5	6.3	7.8	21	4.3	100	1000
101220	bleu	1.5 - 2.5	8	9	23.2	4.3	100	1000
101222	jaune	4 - 6	6.3	7.8	23.8	6.2	50	500
101224	jaune	4 - 6	9.5	12	29.2	6.2	50	500
