1029 1030

Galerie

1029 1030

Certifications et homologations

UL (cULus)

Description

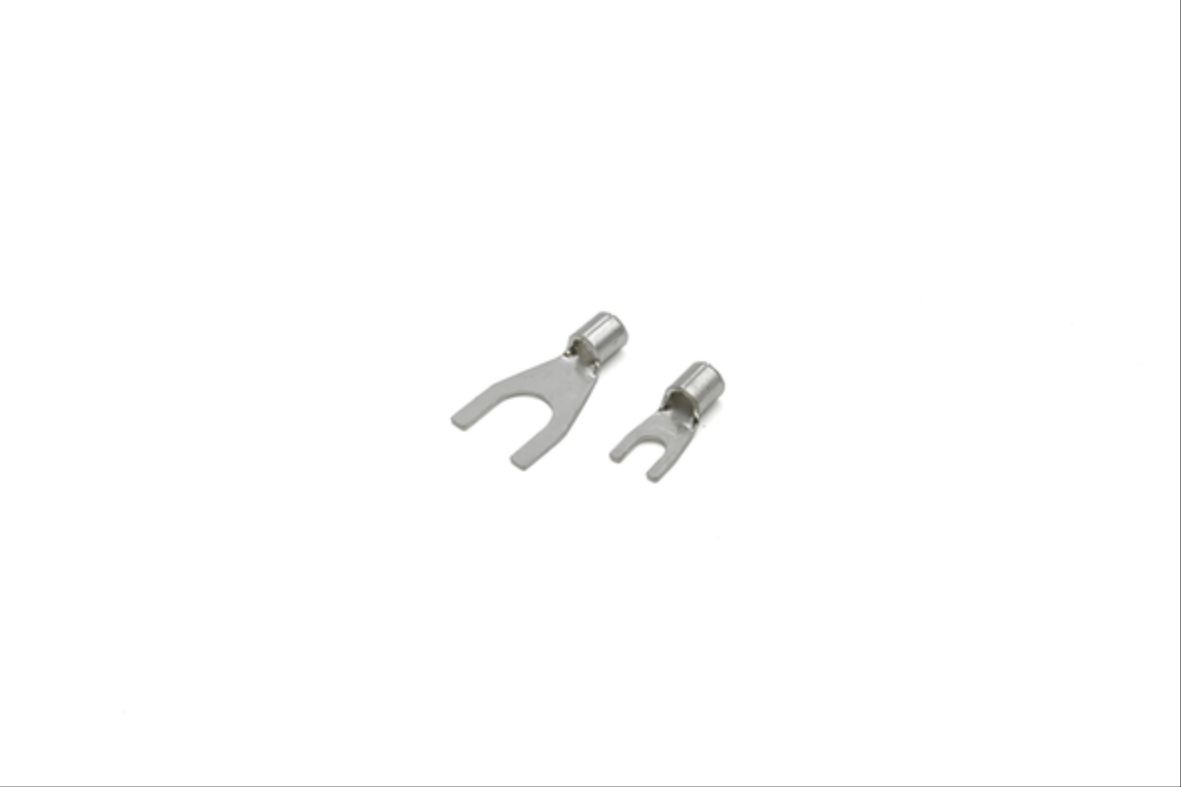

Les cosses en fourche des séries 1029 1030 permettent de réaliser des connexions fiables sur des conducteurs en cuivre.
Elles sont fabriquées à partir de bande de cuivre électrolytique de haute pureté et soumises à des processus de recuit et d’étamage électrolytique afin de faciliter le sertissage et d’augmenter la résistance aux contraintes mécaniques.
Le fût brasé à moletage interne contribue à augmenter la résistance mécanique du connecteur, en améliorant le contact entre le conducteur et le connecteur ainsi que la résistance à la traction.
Les cosses de la série 1029 1030 sont certifiées UL et conformes à la norme DIN 46234.

Lire la suite Fermer

Caractéristiques communes au tableau.

Caractéristiques

Détails par type dans la section extensible ci-dessous.

1029 1030

	Informations techniques						Composition et traitements des matériaux			Poids et dimensions							Logistique		Classification et classement des données	Certifications
tipo	Température minimale de fonctionnement [°c]	Température maximale de fonctionnement [°c]	Présence entrée facilitée	Traitement de surface	Pas de vis	Plage de section du câble [mm²]	Matériau du corps conducteur	Recuit	Fût brasé	B [mm]	M [mm]	I [mm]	D [mm]	A [mm]	Ø [mm]	Longueur de dénudage du câble [mm]	Unité dans emballage minimum [pce]	Unité dans emballage standard [pce]	code douanier	Conforme ROHS	Standard UL
102992	-50	125	Oui	étamage	M3	0.1 - 0.5	Cuivre électrolytique d'une pureté supérieure à 99.95%		Oui	5	5.9	10	3.2	4.1	1.2	5				Yes	486A-486B
102996	-50	125	Oui	étamage	M4	0.1 - 0.5	Cuivre électrolytique d'une pureté supérieure à 99.95%		Oui	6.5	7.9	12	4.3	4.1	1.2	5				Yes	486A-486B
102998	-50	125	Oui	étamage	M5	0.1 - 0.5	Cuivre électrolytique d'une pureté supérieure à 99.95%		Oui	8	7.9	12	5.3	4.1	1.2	5				Yes	486A-486B
103002	-50	125	Oui	étamage	M3	0.5 - 1	Cuivre électrolytique d'une pureté supérieure à 99.95%	Oui	Oui	6	5.8	10.8	3.2	5	1.6	6				Yes	486A-486B
103004	-50	125	Oui	étamage	M3.5	0.5 - 1	Cuivre électrolytique d'une pureté supérieure à 99.95%	Oui	Oui	6	5.8	10.8	3.7	5	1.6	6				Yes	486A-486B
103006	-50	125	Oui	étamage	M4	0.5 - 1	Cuivre électrolytique d'une pureté supérieure à 99.95%	Oui	Oui	8	6.8	11.8	4.3	5	1.6	6				Yes	486A-486B
103008	-50	125	Oui	étamage	M5	0.5 - 1	Cuivre électrolytique d'une pureté supérieure à 99.95%	Oui	Oui	10	7.8	12.8	5.3	5	1.6	6				Yes	486A-486B
103010	-50	125	Oui	étamage	M6	0.5 - 1	Cuivre électrolytique d'une pureté supérieure à 99.95%	Oui	Oui	11	9.8	14.8	6.5	5	1.6	6				Yes	486A-486B
103012	-50	125	Oui	étamage	M3	1.5 - 2.5	Cuivre électrolytique d'une pureté supérieure à 99.95%	Oui	Oui	6	5.8	10.8	3.2	5	2.3	6				Yes	486A-486B
103014	-50	125	Oui	étamage	M3.5	1.5 - 2.5	Cuivre électrolytique d'une pureté supérieure à 99.95%	Oui	Oui	6	5.8	10.8	3.7	5	2.3	6				Yes	486A-486B
103016	-50	125	Oui	étamage	M4	1.5 - 2.5	Cuivre électrolytique d'une pureté supérieure à 99.95%	Oui	Oui	8	6.8	11.8	4.3	5	2.3	6				Yes	486A-486B
103018	-50	125	Oui	étamage	M5	1.5 - 2.5	Cuivre électrolytique d'une pureté supérieure à 99.95%	Oui	Oui	10	8.8	13.8	5.3	5	2.3	6				Yes	486A-486B
103020	-50	125	Oui	étamage	M6	1.5 - 2.5	Cuivre électrolytique d'une pureté supérieure à 99.95%	Oui	Oui	11	10.8	15.8	6.5	5	2.3	6				Yes	486A-486B
103024	-50	125	Oui	étamage	M4	4 - 6	Cuivre électrolytique d'une pureté supérieure à 99.95%		Oui	8	7.8	14	4.3	6.2	3.6	7	50	500	85369010	Yes	486A-486B
103026	-50	125	Oui	étamage	M5	4 - 6	Cuivre électrolytique d'une pureté supérieure à 99.95%	Oui	Oui	10	8.8	15	5.3	6.2	3.6	7				Yes	486A-486B
103028	-50	125	Oui	étamage	M6	4 - 6	Cuivre électrolytique d'une pureté supérieure à 99.95%	Oui	Oui	11	9.8	16	6.5	6.2	3.6	7				Yes	486A-486B
103030	-50	125	Oui	étamage	M8	4 - 6	Cuivre électrolytique d'une pureté supérieure à 99.95%	Oui	Oui	14	12.8	19	8.4	6.2	3.6	7				Yes	486A-486B

102992

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M3

Plage de section du câble [mm²] 0.1 - 0.5

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit –

Fût brasé Oui

B [mm] 5

M [mm] 5.9

I [mm] 10

D [mm] 3.2

A [mm] 4.1

Ø [mm] 1.2

Longueur de dénudage du câble [mm] 5

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

102996

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M4

Plage de section du câble [mm²] 0.1 - 0.5

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit –

Fût brasé Oui

B [mm] 6.5

M [mm] 7.9

I [mm] 12

D [mm] 4.3

A [mm] 4.1

Ø [mm] 1.2

Longueur de dénudage du câble [mm] 5

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

102998

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M5

Plage de section du câble [mm²] 0.1 - 0.5

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit –

Fût brasé Oui

B [mm] 8

M [mm] 7.9

I [mm] 12

D [mm] 5.3

A [mm] 4.1

Ø [mm] 1.2

Longueur de dénudage du câble [mm] 5

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

103002

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M3

Plage de section du câble [mm²] 0.5 - 1

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit Oui

Fût brasé Oui

B [mm] 6

M [mm] 5.8

I [mm] 10.8

D [mm] 3.2

A [mm] 5

Ø [mm] 1.6

Longueur de dénudage du câble [mm] 6

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

103004

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M3.5

Plage de section du câble [mm²] 0.5 - 1

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit Oui

Fût brasé Oui

B [mm] 6

M [mm] 5.8

I [mm] 10.8

D [mm] 3.7

A [mm] 5

Ø [mm] 1.6

Longueur de dénudage du câble [mm] 6

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

103006

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M4

Plage de section du câble [mm²] 0.5 - 1

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit Oui

Fût brasé Oui

B [mm] 8

M [mm] 6.8

I [mm] 11.8

D [mm] 4.3

A [mm] 5

Ø [mm] 1.6

Longueur de dénudage du câble [mm] 6

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

103008

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M5

Plage de section du câble [mm²] 0.5 - 1

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit Oui

Fût brasé Oui

B [mm] 10

M [mm] 7.8

I [mm] 12.8

D [mm] 5.3

A [mm] 5

Ø [mm] 1.6

Longueur de dénudage du câble [mm] 6

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

103010

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M6

Plage de section du câble [mm²] 0.5 - 1

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit Oui

Fût brasé Oui

B [mm] 11

M [mm] 9.8

I [mm] 14.8

D [mm] 6.5

A [mm] 5

Ø [mm] 1.6

Longueur de dénudage du câble [mm] 6

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

103012

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M3

Plage de section du câble [mm²] 1.5 - 2.5

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit Oui

Fût brasé Oui

B [mm] 6

M [mm] 5.8

I [mm] 10.8

D [mm] 3.2

A [mm] 5

Ø [mm] 2.3

Longueur de dénudage du câble [mm] 6

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

103014

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M3.5

Plage de section du câble [mm²] 1.5 - 2.5

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit Oui

Fût brasé Oui

B [mm] 6

M [mm] 5.8

I [mm] 10.8

D [mm] 3.7

A [mm] 5

Ø [mm] 2.3

Longueur de dénudage du câble [mm] 6

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

103016

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M4

Plage de section du câble [mm²] 1.5 - 2.5

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit Oui

Fût brasé Oui

B [mm] 8

M [mm] 6.8

I [mm] 11.8

D [mm] 4.3

A [mm] 5

Ø [mm] 2.3

Longueur de dénudage du câble [mm] 6

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

103018

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M5

Plage de section du câble [mm²] 1.5 - 2.5

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit Oui

Fût brasé Oui

B [mm] 10

M [mm] 8.8

I [mm] 13.8

D [mm] 5.3

A [mm] 5

Ø [mm] 2.3

Longueur de dénudage du câble [mm] 6

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

103020

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M6

Plage de section du câble [mm²] 1.5 - 2.5

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit Oui

Fût brasé Oui

B [mm] 11

M [mm] 10.8

I [mm] 15.8

D [mm] 6.5

A [mm] 5

Ø [mm] 2.3

Longueur de dénudage du câble [mm] 6

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

103024

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M4

Plage de section du câble [mm²] 4 - 6

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit –

Fût brasé Oui

B [mm] 8

M [mm] 7.8

I [mm] 14

D [mm] 4.3

A [mm] 6.2

Ø [mm] 3.6

Longueur de dénudage du câble [mm] 7

Unité dans emballage minimum [pce] 50

Unité dans emballage standard [pce] 500

code douanier 85369010

Conforme ROHS Yes

Standard UL 486A-486B

103026

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M5

Plage de section du câble [mm²] 4 - 6

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit Oui

Fût brasé Oui

B [mm] 10

M [mm] 8.8

I [mm] 15

D [mm] 5.3

A [mm] 6.2

Ø [mm] 3.6

Longueur de dénudage du câble [mm] 7

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

103028

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M6

Plage de section du câble [mm²] 4 - 6

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit Oui

Fût brasé Oui

B [mm] 11

M [mm] 9.8

I [mm] 16

D [mm] 6.5

A [mm] 6.2

Ø [mm] 3.6

Longueur de dénudage du câble [mm] 7

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

103030

Température minimale de fonctionnement [°c] -50

Température maximale de fonctionnement [°c] 125

Présence entrée facilitée Oui

Traitement de surface étamage

Pas de vis M8

Plage de section du câble [mm²] 4 - 6

Matériau du corps conducteur Cuivre électrolytique d'une pureté supérieure à 99.95%

Recuit Oui

Fût brasé Oui

B [mm] 14

M [mm] 12.8

I [mm] 19

D [mm] 8.4

A [mm] 6.2

Ø [mm] 3.6

Longueur de dénudage du câble [mm] 7

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

Acceptation du traitement des données à caractère personnel - Je déclare avoir lu et compris, dans leur intégralité, les notes d’information sur le traitement des données à caractère personnel, figurant sur cette page (web, candidats, clients et fournisseurs), conformément à l'art. 13 du RGPD 679/16. 13. Je suis conscient de ma capacité à donner ou à retirer mon consentement pour l'utilisation des données me concernant. *

Consentement marketing - Je consens au traitement des données me concernant afin de recevoir des informations sur des initiatives ou événements qui pourraient m'intéresser. *

Service d'impression d'étiquettes

Veuillez remplir le formulaire et suivre les instructions pour demander le service d’impression d’étiquettes

1. Données utilisateur

Nom*

Nom de famille*

E-mail*

2. Raison sociale

Entreprise*

TVA*

Pays*

Province*

Pays*

Code postal*

Ville*

Adresse*

Adresse 2*

Numéro de téléphone

3. Type d'impression

4. Spécifications étiquette

Type d'étiquettes à imprimer (Type à partir du catalogue)*

Type d'étiquettes*

Type de plaques de tableau à imprimer (sélectionnez le type à partir du catalogue)*

Type de plaques de tableau*

Couleur des plaques du tableau (sélectionner la couleur à partir du catalogue)*

Orientation

Horizontale

Verticale

Dimension étiquette

x B

5. Spécifications graphisme

Dimension graphisme

x W

Position graphisme

x Y

Couleurs graphisme (Pantone, RAL, CMJN)*

Fichier graphique vectoriel (*.ai, *.cdr, *.dxf)*

Choisir le dossier

Je souhaite recevoir un échantillon de repère

6. Demander des données

Quantité demandée*

Besoin annuel

Remarque

1029 1030

1029 1030

Caractéristiques communes au tableau.

Suivez-nous

Merci, votre demande a bien été envoyée

Service d'impression d'étiquettes

1. Données utilisateur

2. Raison sociale

3. Type d'impression

4. Spécifications étiquette

5. Spécifications graphisme

6. Demander des données

Merci, votre demande a bien été envoyée

1029 1030

1029 1030

Caractéristiques communes au tableau.

Suivez-nous

Merci, votre demande a bien été envoyée

Service d'impression d'étiquettes

1. Données utilisateur

2. Raison sociale

3. Type d'impression

4. Spécifications étiquette

5. Spécifications graphisme

6. Demander des données

Merci, votre demande a bien été envoyée

You might be interested

No results
