1040

Galerie

1040

Certifications et homologations

UL (cULus)

Description

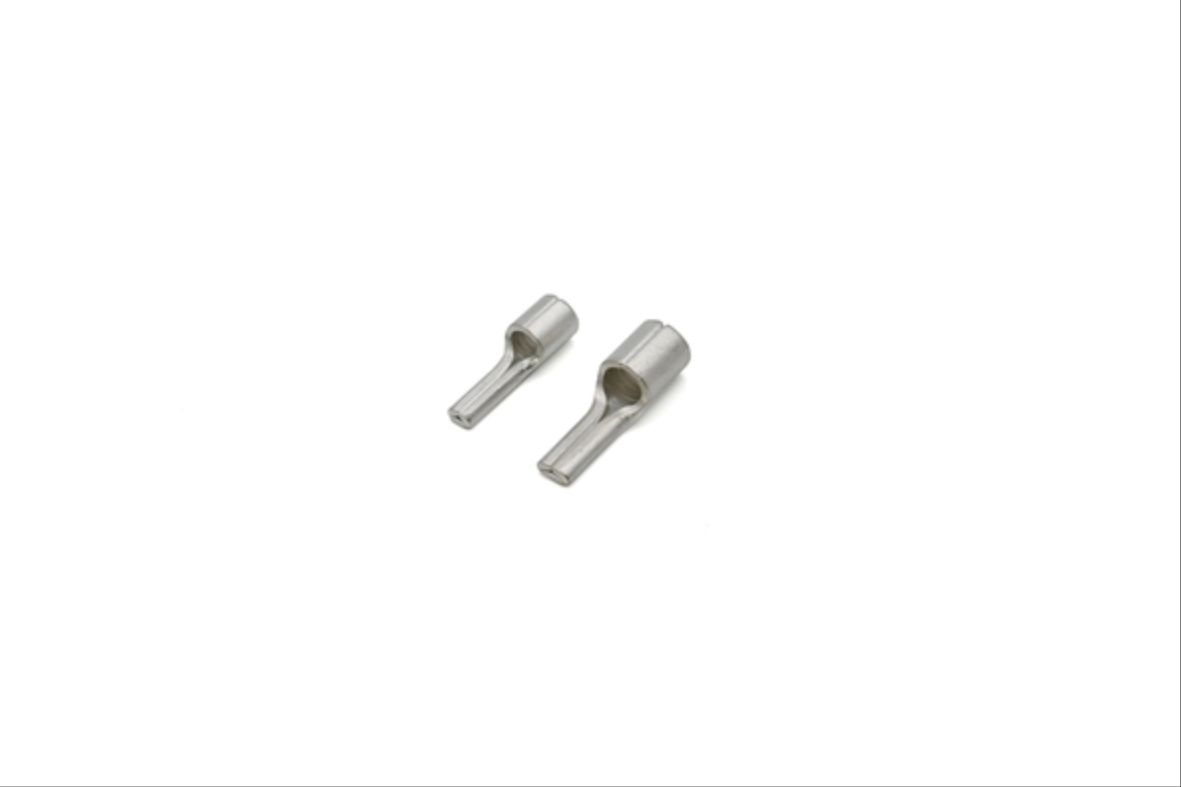

Les cosses à embout de la série 1040 permettent de réaliser des connexions fiables sur des conducteurs en cuivre.
Elles sont fabriquées à partir d’une bande de cuivre électrolytique de haute pureté et soumises à des processus de recuit et d’étamage électrolytique afin de faciliter le sertissage et d’augmenter la résistance aux contraintes mécaniques.
Le fût brasé à moletage interne contribue à augmenter la résistance mécanique du connecteur, en améliorant le contact entre le conducteur et le connecteur ainsi que la résistance à la traction.
Les cosses de la série 1040 sont certifiées UL et conformes à la norme DIN 46230.

Lire la suite Fermer

Caractéristiques communes au tableau.

Caractéristiques

Détails par type dans la section extensible ci-dessous.

Informations techniques
Composition et traitements des matériaux
Poids et dimensions

Température minimale de fonctionnement

-50 °C

Température maximale de fonctionnement

125 °C

Présence entrée facilitée

Oui

Traitement de surface

étamage

Matériau du corps conducteur

Cuivre électrolytique d'une pureté supérieure à 99.95%

Fût brasé

Oui

Type d’embout

broche

1040

	Informations techniques	Poids et dimensions						Logistique		Classification et classement des données	Certifications
tipo	Plage de section du câble [mm²]	B [mm]	P [mm]	L [mm]	A [mm]	Ø [mm]	Longueur de dénudage du câble [mm]	Unité dans emballage minimum [pce]	Unité dans emballage standard [pce]	code douanier	Conforme ROHS	Standard UL
104000	0.5 - 1	1.9	10	18	5	1.6	6				Yes
104002	1.5 - 2.5	1.9	10	18	5	2.3	6				Yes	486A-486B
104004	4 - 6	2.7	11	19	6	3.6	7				Yes	486A-486B
104006	10	4.3	11	22	8	4.5	9				Yes
104007	16	5.5	15	26.5	10	5.8	11				Yes
104010	25	7	15	34	14	7	16	100	400	85369010	Yes
104012	35	8	20	40	16	8.2	18				Yes
104014	50	9.5	20	45	19	9.5	21				Yes
104016	70	11	23	55	24	11.2	27				Yes
104018	95	12.5	23	55	24	13.5	27	25	50	85369010	Yes
104001	0.1 - 0.5	1.9	10	18	5	1.2	6

104000

Plage de section du câble [mm²] 0.5 - 1

B [mm] 1.9

P [mm] 10

L [mm] 18

A [mm] 5

Ø [mm] 1.6

Longueur de dénudage du câble [mm] 6

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL –

104002

Plage de section du câble [mm²] 1.5 - 2.5

B [mm] 1.9

P [mm] 10

L [mm] 18

A [mm] 5

Ø [mm] 2.3

Longueur de dénudage du câble [mm] 6

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

104004

Plage de section du câble [mm²] 4 - 6

B [mm] 2.7

P [mm] 11

L [mm] 19

A [mm] 6

Ø [mm] 3.6

Longueur de dénudage du câble [mm] 7

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL 486A-486B

104006

Plage de section du câble [mm²] 10

B [mm] 4.3

P [mm] 11

L [mm] 22

A [mm] 8

Ø [mm] 4.5

Longueur de dénudage du câble [mm] 9

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL –

104007

Plage de section du câble [mm²] 16

B [mm] 5.5

P [mm] 15

L [mm] 26.5

A [mm] 10

Ø [mm] 5.8

Longueur de dénudage du câble [mm] 11

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL –

104010

Plage de section du câble [mm²] 25

B [mm] 7

P [mm] 15

L [mm] 34

A [mm] 14

Ø [mm] 7

Longueur de dénudage du câble [mm] 16

Unité dans emballage minimum [pce] 100

Unité dans emballage standard [pce] 400

code douanier 85369010

Conforme ROHS Yes

Standard UL –

104012

Plage de section du câble [mm²] 35

B [mm] 8

P [mm] 20

L [mm] 40

A [mm] 16

Ø [mm] 8.2

Longueur de dénudage du câble [mm] 18

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL –

104014

Plage de section du câble [mm²] 50

B [mm] 9.5

P [mm] 20

L [mm] 45

A [mm] 19

Ø [mm] 9.5

Longueur de dénudage du câble [mm] 21

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL –

104016

Plage de section du câble [mm²] 70

B [mm] 11

P [mm] 23

L [mm] 55

A [mm] 24

Ø [mm] 11.2

Longueur de dénudage du câble [mm] 27

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS Yes

Standard UL –

104018

Plage de section du câble [mm²] 95

B [mm] 12.5

P [mm] 23

L [mm] 55

A [mm] 24

Ø [mm] 13.5

Longueur de dénudage du câble [mm] 27

Unité dans emballage minimum [pce] 25

Unité dans emballage standard [pce] 50

code douanier 85369010

Conforme ROHS Yes

Standard UL –

104001

Plage de section du câble [mm²] 0.1 - 0.5

B [mm] 1.9

P [mm] 10

L [mm] 18

A [mm] 5

Ø [mm] 1.2

Longueur de dénudage du câble [mm] 6

Unité dans emballage minimum [pce] –

Unité dans emballage standard [pce] –

code douanier –

Conforme ROHS –

Standard UL –
