1051
Galerie
1051
Description
Les manchons bout à bout de la série 1051 permettent de réaliser des connexions fiables sur des conducteurs en cuivre.
Ils sont fabriqués à partir d’un tube en cuivre électrolytique de haute pureté et soumis à des processus de recuit et d’étamage électrolytique afin de faciliter le sertissage et d’augmenter la résistance aux contraintes mécaniques.
Les entrées sont dotées d'un chanfrein afin de faciliter l'insertion du conducteur et de contribuer à éviter l'écrasement des fils lors du câblage.
Les manchons de la série 1051 sont conformes à la norme DIN 46341.
Lire la suite
Fermer
Ils sont fabriqués à partir d’un tube en cuivre électrolytique de haute pureté et soumis à des processus de recuit et d’étamage électrolytique afin de faciliter le sertissage et d’augmenter la résistance aux contraintes mécaniques.
Les entrées sont dotées d'un chanfrein afin de faciliter l'insertion du conducteur et de contribuer à éviter l'écrasement des fils lors du câblage.
Les manchons de la série 1051 sont conformes à la norme DIN 46341.
Caractéristiques communes au tableau.
Caractéristiques
Détails par type dans la section extensible ci-dessous.
Température minimale de fonctionnement
-50 °C
Température maximale de fonctionnement
125 °C
Type de manchon
connecteur traversant
Présence entrée facilitée
Oui
Traitement de surface
étamage
Matériau du corps conducteur
Cuivre électrolytique d'une pureté supérieure à 99.95%
code douanier
85369010
Conforme ROHS
Yes
1051
| Informations techniques | Poids et dimensions | Logistique | ||||||
|---|---|---|---|---|---|---|---|---|

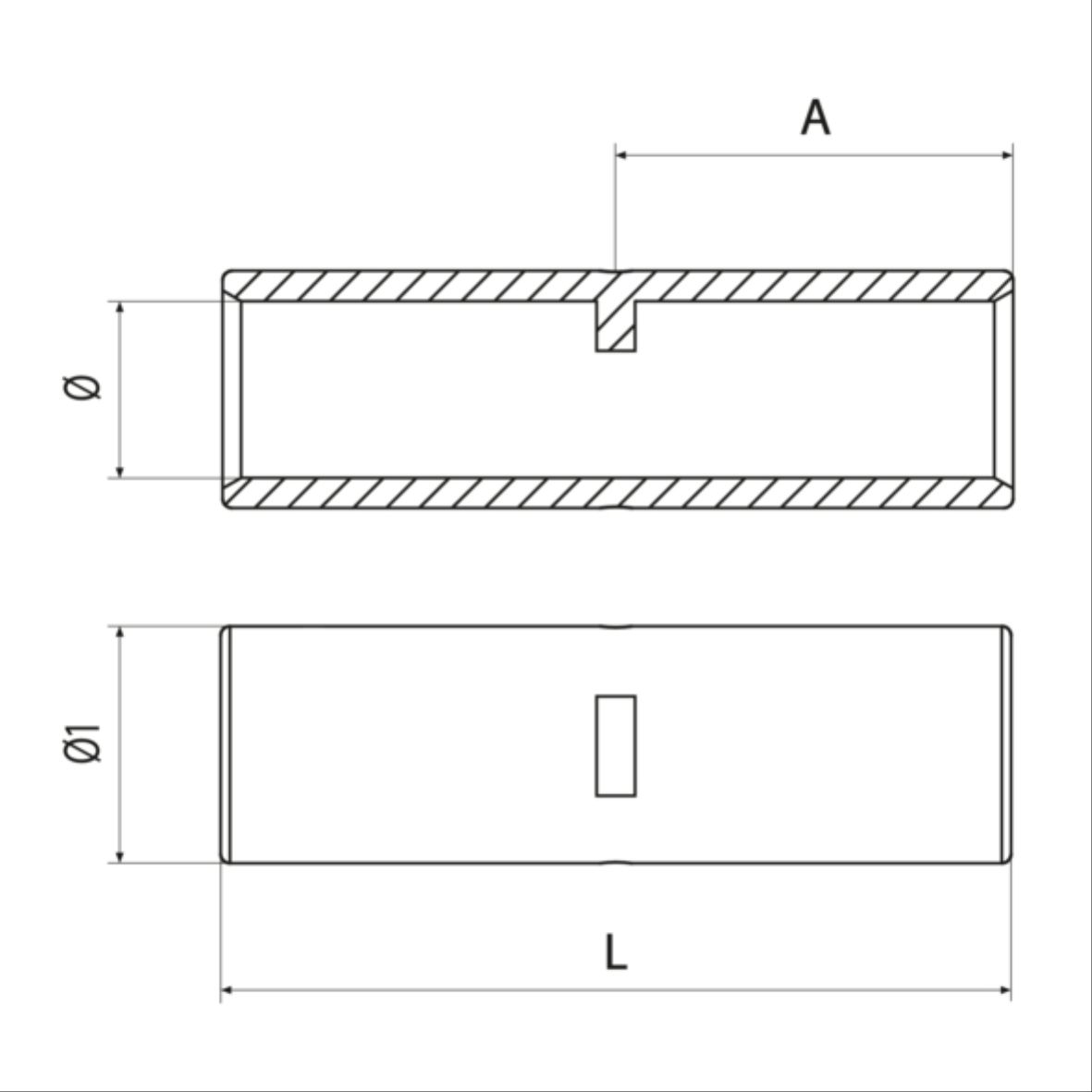

| tipo | Plage de section du câble [mm²] | L [mm] | A [mm] | Ø [mm] | Longueur de dénudage du câble [mm] | Ø1 [mm] | Unité dans emballage minimum [pce] | Unité dans emballage standard [pce] |
| 105100 | 0.1 - 0.5 | 12 | 5.5 | 1.2 | 7 | 2 | 2000 | 20000 |
| 105101 | 0.25 - 0.75 | 12 | 5.5 | 1.4 | 7 | 2.6 | 2000 | 20000 |
| 105102 | 0.5 - 1 | 14.5 | 6.5 | 1.6 | 8 | 3.2 | ||
| 105104 | 1.5 - 2.5 | 14.5 | 6.5 | 2.3 | 8 | 3.9 | 2000 | 20000 |
| 105106 | 4 - 6 | 14.5 | 7 | 3.6 | 8 | 5.6 | 1000 | 10000 |
| 105108 | 10 | 20 | 9 | 4.5 | 10 | 6.7 | 500 | 9000 |
| 105110 | 16 | 23 | 10.5 | 5.8 | 12 | 8.2 | 500 | 9000 |
| 105112 | 25 | 25 | 11 | 7.5 | 13 | 10.5 | 250 | 4500 |
| 105114 | 35 | 28 | 12.5 | 9 | 14 | 12.2 | 100 | 1800 |
| 105116 | 50 | 38 | 16 | 11 | 18 | 14.6 | 100 | 1800 |
| 105118 | 70 | 40 | 17.5 | 13 | 20 | 17 | 50 | 900 |
| 105120 | 95 | 42 | 18 | 15 | 20 | 20 | 50 | 900 |
| 105122 | 120 | 46 | 20 | 16.5 | 22 | 22.5 | 25 | 450 |
| 105124 | 150 | 54 | 24 | 19 | 27 | 25.4 | 25 | 450 |
| 105150 | 1.5 - 2.5 | 25 | 11.5 | 1.9 | 13 | 3.9 | ||
105100
Plage de section du câble [mm²]
0.1 - 0.5
L [mm]
12
A [mm]
5.5
Ø [mm]
1.2
Longueur de dénudage du câble [mm]
7
Ø1 [mm]
2
Unité dans emballage minimum [pce]
2000
Unité dans emballage standard [pce]
20000
105101
Plage de section du câble [mm²]
0.25 - 0.75
L [mm]
12
A [mm]
5.5
Ø [mm]
1.4
Longueur de dénudage du câble [mm]
7
Ø1 [mm]
2.6
Unité dans emballage minimum [pce]
2000
Unité dans emballage standard [pce]
20000
105102
Plage de section du câble [mm²]
0.5 - 1
L [mm]
14.5
A [mm]
6.5
Ø [mm]
1.6
Longueur de dénudage du câble [mm]
8
Ø1 [mm]
3.2
Unité dans emballage minimum [pce]
–
Unité dans emballage standard [pce]
–
105104
Plage de section du câble [mm²]
1.5 - 2.5
L [mm]
14.5
A [mm]
6.5
Ø [mm]
2.3
Longueur de dénudage du câble [mm]
8
Ø1 [mm]
3.9
Unité dans emballage minimum [pce]
2000
Unité dans emballage standard [pce]
20000
105106
Plage de section du câble [mm²]
4 - 6
L [mm]
14.5
A [mm]
7
Ø [mm]
3.6
Longueur de dénudage du câble [mm]
8
Ø1 [mm]
5.6
Unité dans emballage minimum [pce]
1000
Unité dans emballage standard [pce]
10000
105108
Plage de section du câble [mm²]
10
L [mm]
20
A [mm]
9
Ø [mm]
4.5
Longueur de dénudage du câble [mm]
10
Ø1 [mm]
6.7
Unité dans emballage minimum [pce]
500
Unité dans emballage standard [pce]
9000
105110
Plage de section du câble [mm²]
16
L [mm]
23
A [mm]
10.5
Ø [mm]
5.8
Longueur de dénudage du câble [mm]
12
Ø1 [mm]
8.2
Unité dans emballage minimum [pce]
500
Unité dans emballage standard [pce]
9000
105112
Plage de section du câble [mm²]
25
L [mm]
25
A [mm]
11
Ø [mm]
7.5
Longueur de dénudage du câble [mm]
13
Ø1 [mm]
10.5
Unité dans emballage minimum [pce]
250
Unité dans emballage standard [pce]
4500
105114
Plage de section du câble [mm²]
35
L [mm]
28
A [mm]
12.5
Ø [mm]
9
Longueur de dénudage du câble [mm]
14
Ø1 [mm]
12.2
Unité dans emballage minimum [pce]
100
Unité dans emballage standard [pce]
1800
105116
Plage de section du câble [mm²]
50
L [mm]
38
A [mm]
16
Ø [mm]
11
Longueur de dénudage du câble [mm]
18
Ø1 [mm]
14.6
Unité dans emballage minimum [pce]
100
Unité dans emballage standard [pce]
1800
105118
Plage de section du câble [mm²]
70
L [mm]
40
A [mm]
17.5
Ø [mm]
13
Longueur de dénudage du câble [mm]
20
Ø1 [mm]
17
Unité dans emballage minimum [pce]
50
Unité dans emballage standard [pce]
900
105120
Plage de section du câble [mm²]
95
L [mm]
42
A [mm]
18
Ø [mm]
15
Longueur de dénudage du câble [mm]
20
Ø1 [mm]
20
Unité dans emballage minimum [pce]
50
Unité dans emballage standard [pce]
900
105122
Plage de section du câble [mm²]
120
L [mm]
46
A [mm]
20
Ø [mm]
16.5
Longueur de dénudage du câble [mm]
22
Ø1 [mm]
22.5
Unité dans emballage minimum [pce]
25
Unité dans emballage standard [pce]
450
105124
Plage de section du câble [mm²]
150
L [mm]
54
A [mm]
24
Ø [mm]
19
Longueur de dénudage du câble [mm]
27
Ø1 [mm]
25.4
Unité dans emballage minimum [pce]
25
Unité dans emballage standard [pce]
450
105150
Plage de section du câble [mm²]
1.5 - 2.5
L [mm]
25
A [mm]
11.5
Ø [mm]
1.9
Longueur de dénudage du câble [mm]
13
Ø1 [mm]
3.9
Unité dans emballage minimum [pce]
–
Unité dans emballage standard [pce]
–
