Categories > Connecteurs électriques > Pré-isolés > Manchons >

1014

Galerie

1014

Description

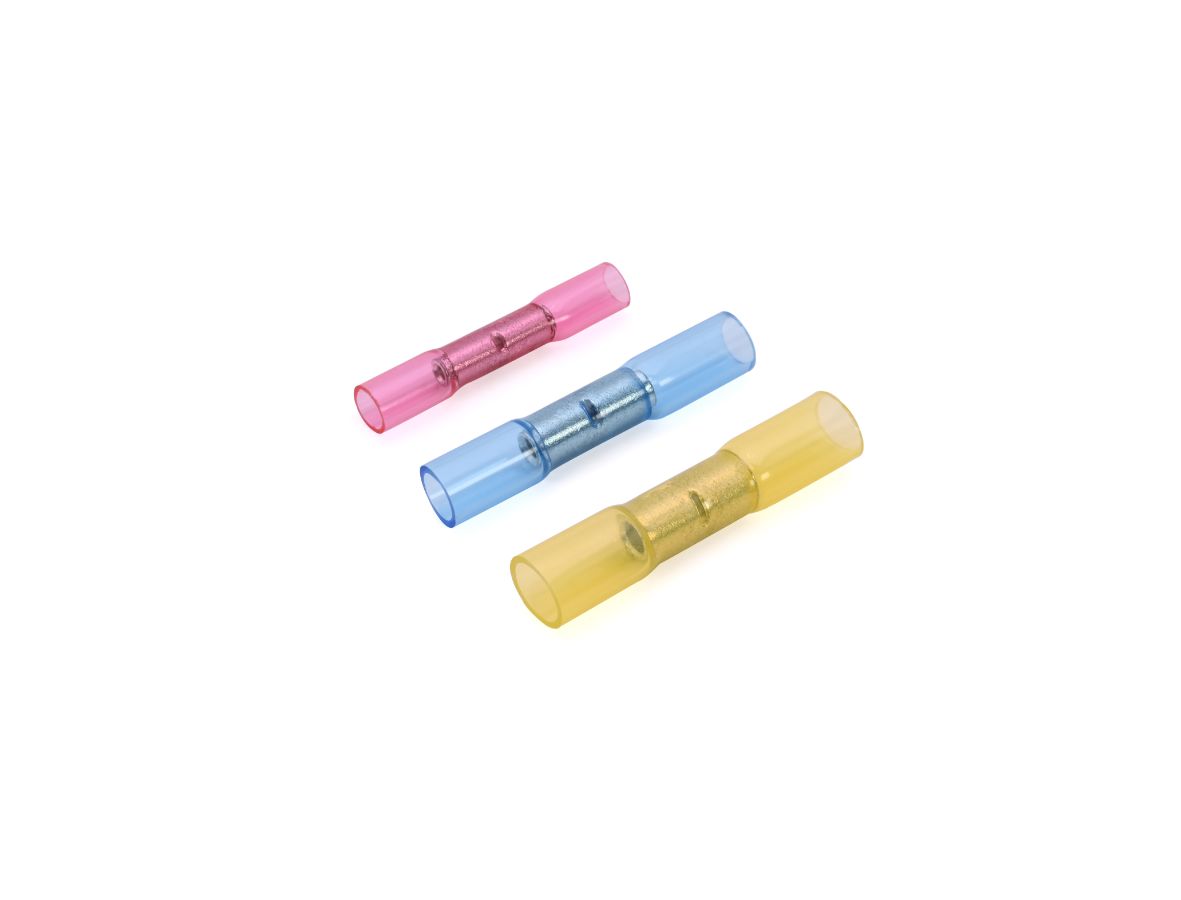

Les manchons bout à bout isolés de la série 1014 permettent de réaliser des connexions fiables sur des conducteurs en cuivre.
Ils sont fabriqués à partir d’un tube en cuivre électrolytique de haute pureté et soumis à des processus de recuit et d’étamage électrolytique afin de faciliter le sertissage et d’augmenter la résistance aux contraintes mécaniques.
Ils sont équipés d’une jupe isolante thermorétractable en PE-HD sans halogène, qui adhère au câble lors de la rétraction, contribuant ainsi à protéger la connexion de l’eau, de l’humidité et des contaminants, et garantissant un indice de protection IP68.

Lire la suite Fermer

Caractéristiques communes au tableau.

Caractéristiques

Détails par type dans la section extensible ci-dessous.

Informations techniques
Composition et traitements des matériaux
Poids et dimensions
Certifications

Type d'isolation

complet

Présence entrée facilitée

Oui

Matériau du corps conducteur

Cuivre électrolytique d'une pureté supérieure à 99,95%

Matériau jupe isolante

Polyoléfine

Température de rétreint complet

100 °C

Conforme ROHS

Yes

1014

	Informations techniques						Composition et traitements des matériaux	Poids et dimensions
tipo	Température minimale de fonctionnement [°c]	Température maximale de fonctionnement [°c]	Type de manchon	Couleur jupe isolante	Traitement de surface	Plage de section du câble [mm²]	Recuit	Ø [mm]	Ø2 [mm]	L [mm]	Ø2 [mm]	Ø [mm]
101490	-55	105		rouge	étamage	0.5 - 1	Oui	1.6	1.6	35	4.3	1.6
101492	-55	105	connecteur traversant	bleu	étamage	1.5 - 2.5	Oui	2.3	2.3	35	5	2.3
101494			connecteur traversant	jaune		4 - 6		3.6	3.6	40	6.5	3.6
