2910 Pg MAXIBRASS WARTEL
MAXIBRASS KABINET, BRAS vernikkeld, MET VERMINDERD AANSLUITBEREIK, PITCH Pg, IP68
Galerij
2910 Pg
MAXIBRASS KABINET, BRAS vernikkeld, MET VERMINDERD AANSLUITBEREIK, PITCH Pg, IP68
Certificeringen & goedkeuringen
-
CE -
UKCA -
UL (cURus) -
UL (cULus)
Beschrijving
MAXIBRASS wartels uit de 2900-serie maken het mogelijk om kabels veilig vast te klemmen en af te dichten door gaten in elektrische installatiepanelen, zodat ze niet kunnen worden doorgesneden en vervormd als gevolg van mechanische trekspanning. Ze zijn gemaakt van messing en zijn dankzij het vernikkelingsproces duurzamer en beter bestand tegen slijtage, weersinvloeden en chemische corrosie.
Ze zijn ontworpen om een hoog beschermingsniveau IP68 te bieden tegen binnendringen van externe voorwerpen en waterstralen onder hoge druk.
Deze wartels hebben een schroefdraad van het Pg-type volgens DIN 40 430 om een efficiënte klemming tussen de kabelafscherming en de behuizing te garanderen.
Ze zijn verkrijgbaar in verschillende diameters en verschillende maten en lengtes van montagedraad om aan alle toepassingsvereisten te voldoen.
Borgmoeren, borgmoeren met kraag, expanders, verloopstukken, pluggen, pakkingen en afdichtingen met meerdere gaten maken de serie compleet en passen de wartels aan elke toepassing aan.
Lees alles
Sluiten
Algemene kenmerken in de tabel.
Kenmerken
Details per type vindt u in het uitvouwbare gedeelte hieronder.
Bereik gebruikstemperatuur (dynamisch)
-25 ÷ 100 °C
Bereik gebruikstemperatuur (statisch)
-40 ÷ 100 °C
Aanwezigheid uitwendige afdichting
Yes
Kleur
vernikkeld messinggrijs
Oppervlaktebehandeling
vernikkelen
Materiaal van de kop
messing
Materiaal van de inwendige afdichting
Neopreen
Materiaal van de uitwendige afdichting
NITRIL 70 sh A
Materiaal lichaam
messing
Materiaal van het kooitje
Polyamide PA6.6
Customs code
74198090
ROHS compliant
Yes
Referentienorm
;
UL-norm
514B
Type NEMA
6P (NEMA); 4X (NEMA); 12 (NEMA); 1 (NEMA)
IP-beschermingsklasse
IP66
IP-beschermingsklasse
IP68
EN ISO 4892-2
Yes
2910 Pg

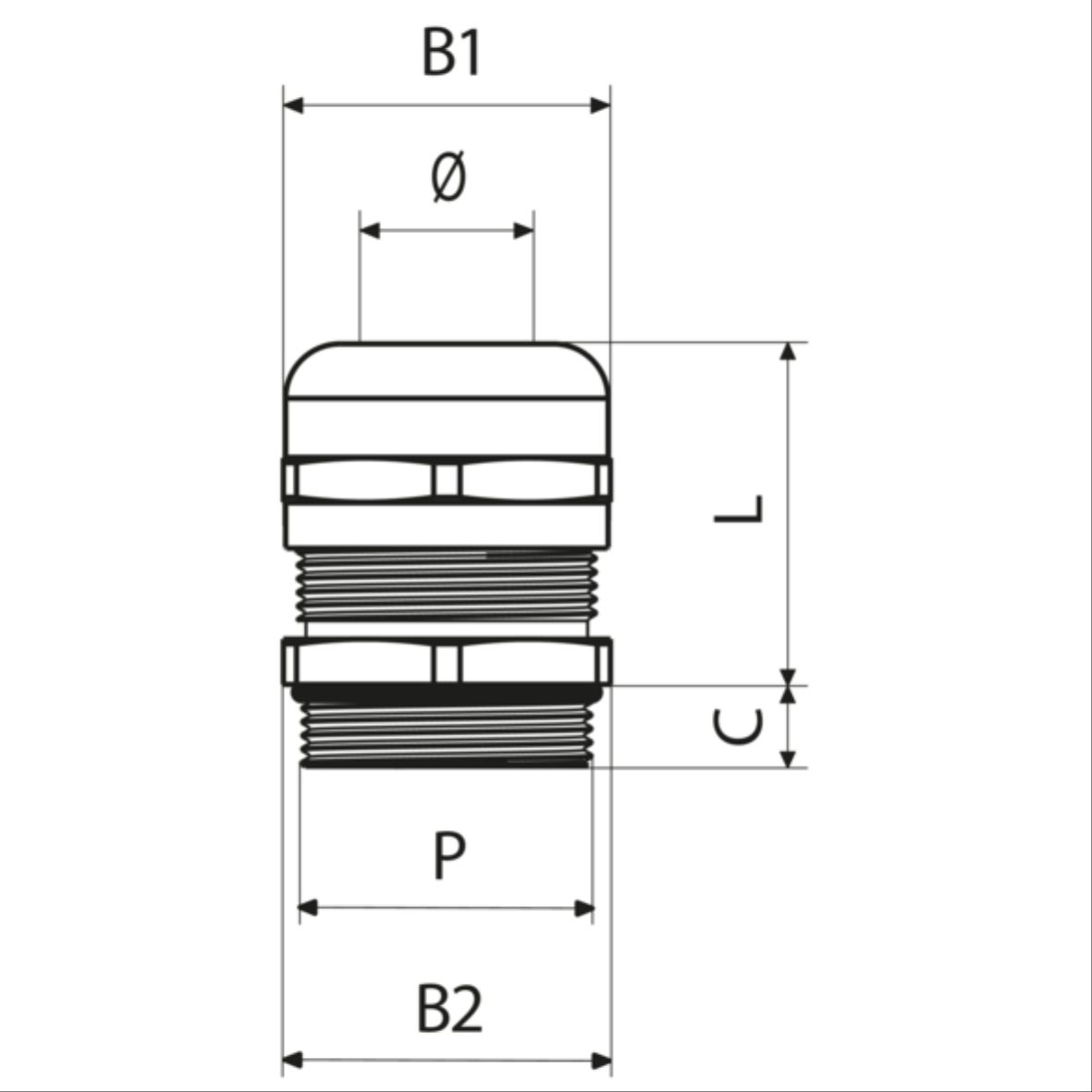

| Technische informatie | Gewicht en afmetingen | Logistiek | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
tipo
tipo |
P
P |
Aanhaalmoment [nm]
Aanhaalmoment [nm] |
Diameterbereik van de zitting van de kabel [mm]
Diameterbereik van de zitting van de kabel [mm] |
B1 [mm]
B1 [mm] |
B2 [mm]
B2 [mm] |
C [mm]
C [mm] |
L [mm]
L [mm] |
ØF [mm]
ØF [mm] |
breedte [mm]
breedte [mm] |
Unit in minimal packaging [pce]
Unit in minimal packaging [pce] |
Unit in standard packaging [pce]
Unit in standard packaging [pce] |
| 2910.07N | Pg7 | 6.25 | 1 - 5 | 16 | 16 | 5 | 16 - 20 | 12.7 | 18 | 100 | 100 |
| 2910.09N | Pg9 | 6.25 | 2 - 6 | 17 | 17 | 6 | 17 - 23 | 15.5 | 19 | 100 | 100 |
| 2910.11N | Pg11 | 6.25 | 2.5 - 7 | 20 | 20 | 6 | 20 - 25 | 18.8 | 22.5 | 100 | 100 |
| 2910.13N | Pg13.5 | 7.5 | 4 - 10 | 22 | 22 | 6.5 | 20 - 26 | 20.5 | 24.5 | 50 | 50 |
| 2910.16N | Pg16 | 7.5 | 5 - 10 | 24 | 24 | 6.5 | 20 - 27 | 22.6 | 27 | 50 | 50 |
| 2910.21N | Pg21 | 10 | 6 - 13 | 30 | 30 | 7 | 24 - 30 | 28.5 | 33.3 | 50 | 50 |
| 2910.29N | Pg29 | 15 | 11 - 20 | 40 | 40 | 8 | 30 - 37 | 37.2 | 43.5 | 25 | 25 |
| 2910.36N | Pg36 | 25 | 18 - 26 | 50 | 50 | 8 | 38 - 48 | 47.2 | 54 | 10 | 10 |
| 2910.42N | Pg42 | 25 | 24 - 31 | 57 | 57 | 10 | 39 - 48 | 54.2 | 61 | 5 | 5 |
| 2910.48N | Pg48 | 25 | 27 - 39 | 67 | 67 | 15 | 40 - 52 | 60 | 73.5 | 5 | 5 |
